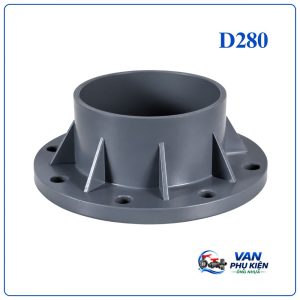

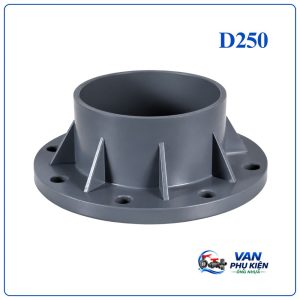

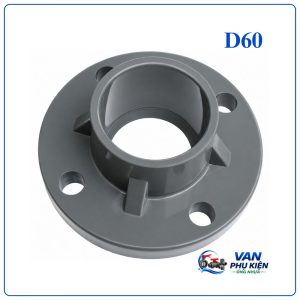

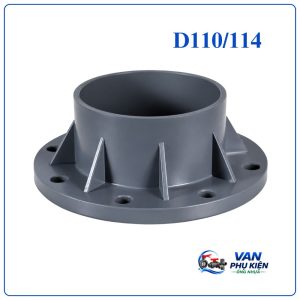

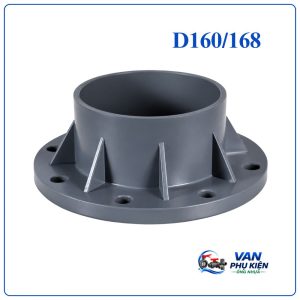

Mặt bích nhựa PVC/UPVC/CPVC là gì?

Mặt bích nhựa PVC/UPVC/CPVC (Plastic Flange) là phụ kiện đường ống được sử dụng để kết nối các đoạn ống, van công nghiệp, máy bơm, đồng hồ đo hoặc các thiết bị khác trong hệ thống dẫn lưu chất.

Khác với phương pháp kết nối bằng ren hoặc dán keo, kết nối mặt bích sử dụng bulong và gioăng làm kín để liên kết hai đầu đường ống với nhau. Phương pháp này giúp tăng độ chắc chắn, dễ dàng tháo lắp bảo trì và phù hợp với các hệ thống có kích thước lớn hoặc yêu cầu áp lực cao.

Nhờ khả năng chống ăn mòn hóa chất vượt trội, trọng lượng nhẹ và chi phí hợp lý, mặt bích nhựa PVC, UPVC và CPVC được ứng dụng rộng rãi trong các hệ thống cấp nước, xử lý nước thải, hóa chất, hồ bơi và công nghiệp.

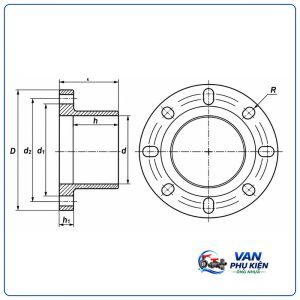

Cấu tạo mặt bích nhựa PVC/UPVC/CPVC

Mặt bích nhựa có cấu tạo đơn giản nhưng đóng vai trò quan trọng trong hệ thống đường ống.

1. Thân mặt bích (Flange Body)

• Được sản xuất từ PVC, UPVC hoặc CPVC.
• Có dạng đĩa tròn.
• Gia công theo các tiêu chuẩn quốc tế.
• Chịu được áp lực làm việc nhất định.

2. Lỗ bulong

• Được bố trí đồng đều quanh chu vi mặt bích.
• Dùng để lắp bulong liên kết.
• Số lượng lỗ thay đổi theo kích thước và tiêu chuẩn.

3. Mặt tiếp xúc (Facing)

Là vị trí tiếp xúc trực tiếp với:

• Gioăng làm kín.
• Mặt bích đối diện.

Giúp đảm bảo độ kín trong quá trình vận hành.

4. Gioăng làm kín (Gasket)

Thường sử dụng:

• EPDM.
• NBR.
• PTFE.
• Viton.

Giúp ngăn chặn rò rỉ lưu chất.

5. Bulong và đai ốc

• Tạo lực siết giữa hai mặt bích.
• Đảm bảo độ kín và độ chắc chắn của mối nối.

Nguyên lý hoạt động của mặt bích nhựa

Mặt bích không phải là thiết bị đóng mở dòng chảy mà là phụ kiện kết nối cơ khí.

Nguyên lý hoạt động như sau:

Bước 1

Hai mặt bích được đặt đối diện nhau.

Bước 2

Gioăng làm kín được đặt ở giữa.

Bước 3

Bulong được lắp vào các lỗ bắt bulong.

Bước 4

Tiến hành siết bulong theo lực tiêu chuẩn.

Kết quả

• Tạo liên kết chắc chắn.
• Chống rung lắc.
• Chống rò rỉ lưu chất.
• Cho phép tháo lắp khi cần bảo trì.

Đặc điểm vật liệu PVC, UPVC và CPVC

PVC (Polyvinyl Chloride)

• Giá thành thấp.
• Chống ăn mòn tốt.
• Nhiệt độ làm việc từ 0°C đến 60°C.

UPVC (Unplasticized PVC)

• Độ cứng cao.
• Chịu áp lực tốt hơn PVC.
• Tuổi thọ dài.

CPVC (Chlorinated PVC)

• Chịu nhiệt độ lên tới 90°C.
• Khả năng kháng hóa chất mạnh.
• Thích hợp cho môi trường công nghiệp.

Ưu điểm nổi bật của mặt bích nhựa PVC/UPVC/CPVC

Khả năng chống ăn mòn tuyệt vời

Không bị gỉ sét khi tiếp xúc với:

• Hóa chất.
• Axit.
• Kiềm.
• Nước biển.
• Nước thải.

Trọng lượng nhẹ

Nhẹ hơn nhiều so với mặt bích:

• Gang.
• Thép.
• Inox.

Giúp giảm chi phí vận chuyển và lắp đặt.

Dễ dàng tháo lắp

Thuận tiện cho:

• Bảo trì.
• Sửa chữa.
• Thay thế thiết bị.

Chi phí đầu tư thấp

Giá thành cạnh tranh hơn các vật liệu kim loại.

Độ kín cao

Khi kết hợp với gioăng phù hợp sẽ hạn chế tối đa rò rỉ.

Tuổi thọ dài

Hoạt động bền bỉ trong môi trường ăn mòn cao.

Phân loại mặt bích nhựa

Theo vật liệu

Mặt bích nhựa PVC

• Giá thành thấp.
• Dùng cho nước sạch và nước thải.

Mặt bích nhựa UPVC

• Độ bền cao.
• Chịu áp lực tốt.

Mặt bích nhựa CPVC

• Chịu nhiệt và hóa chất mạnh.
• Dùng trong công nghiệp hóa chất.

Theo tiêu chuẩn

Mặt bích DIN

• Tiêu chuẩn châu Âu.
• Áp lực PN10, PN16.

Mặt bích JIS

• Tiêu chuẩn Nhật Bản.
• Sử dụng phổ biến tại châu Á.

Mặt bích ANSI

• Tiêu chuẩn Hoa Kỳ.
• Class 150, Class 300.

Mặt bích BS

• Tiêu chuẩn Anh Quốc.
• Được ứng dụng trong nhiều dự án công nghiệp.

Theo kiểu kết nối

Mặt bích dán keo

• Liên kết bằng keo PVC chuyên dụng.
• Chi phí thấp.

Mặt bích ren

• Dễ lắp đặt.
• Phù hợp đường kính nhỏ.

Mặt bích cổ ngắn (Stub End)

• Kết hợp với vòng bích rời.
• Dễ tháo lắp bảo trì.

Thông số kỹ thuật mặt bích nhựa

Thông số	Giá trị
Kích thước	DN15 – DN600
Vật liệu	PVC, UPVC, CPVC
Tiêu chuẩn	DIN, JIS, ANSI, BS
Áp lực làm việc	PN10, PN16
Nhiệt độ PVC	0°C ~ 60°C
Nhiệt độ UPVC	0°C ~ 60°C
Nhiệt độ CPVC	0°C ~ 90°C
Kết nối	Dán keo, Ren, Stub End

Ứng dụng thực tế của mặt bích nhựa PVC/UPVC/CPVC

Hệ thống cấp nước

• Nhà máy nước sạch.
• Trạm bơm cấp nước.

Hệ thống xử lý nước thải

• Khu công nghiệp.
• Nhà máy xử lý nước thải.

Ngành hóa chất

• Axit.
• Kiềm.
• Hóa chất xử lý nước.

Hồ bơi

• Hệ thống lọc tuần hoàn.
• Đường ống cấp và hồi nước.

Nuôi trồng thủy sản

• Hệ thống nước biển.
• Ao nuôi tôm công nghiệp.

Nông nghiệp

• Hệ thống tưới tiêu tự động.
• Trạm bơm nông nghiệp.

Nhà máy công nghiệp

• Kết nối máy bơm.
• Kết nối van công nghiệp.
• Kết nối thiết bị đo lường.

So sánh mặt bích nhựa và mặt bích inox

Tiêu chí	Mặt bích nhựa	Mặt bích inox
Chống hóa chất	Rất tốt	Tốt
Trọng lượng	Nhẹ	Nặng
Giá thành	Thấp	Cao
Chống ăn mòn	Xuất sắc	Tốt
Chịu nhiệt	Trung bình	Cao
Dễ lắp đặt	Cao	Trung bình

Lưu ý khi lựa chọn mặt bích nhựa

Để lựa chọn đúng sản phẩm cần xác định:

• Kích thước đường ống.
• Tiêu chuẩn mặt bích.
• Áp lực hệ thống.
• Nhiệt độ lưu chất.
• Loại hóa chất sử dụng.
• Kiểu kết nối yêu cầu.

Đặc biệt phải lựa chọn đúng tiêu chuẩn DIN, JIS, ANSI hoặc BS để đảm bảo khả năng lắp ghép đồng bộ với hệ thống hiện có.

Địa chỉ cung cấp mặt bích nhựa PVC/UPVC/CPVC chính hãng

DTA Việt Nam chuyên nhập khẩu và phân phối mặt bích nhựa PVC, UPVC, CPVC chính hãng với đầy đủ chứng từ CO-CQ, đa dạng kích thước từ DN15 đến DN600, đáp ứng mọi yêu cầu kỹ thuật trong ngành nước, hóa chất và công nghiệp.

Sản phẩm cam kết chất lượng, giá thành cạnh tranh, giao hàng toàn quốc và hỗ trợ kỹ thuật chuyên sâu.

Kết luận

Mặt bích nhựa PVC/UPVC/CPVC là giải pháp kết nối đường ống hiệu quả, có khả năng chống ăn mòn cao, trọng lượng nhẹ và chi phí hợp lý. Với đa dạng tiêu chuẩn DIN, JIS, ANSI và BS, sản phẩm đáp ứng tốt các yêu cầu trong hệ thống cấp nước, xử lý nước thải, hóa chất và công nghiệp hiện đại.
