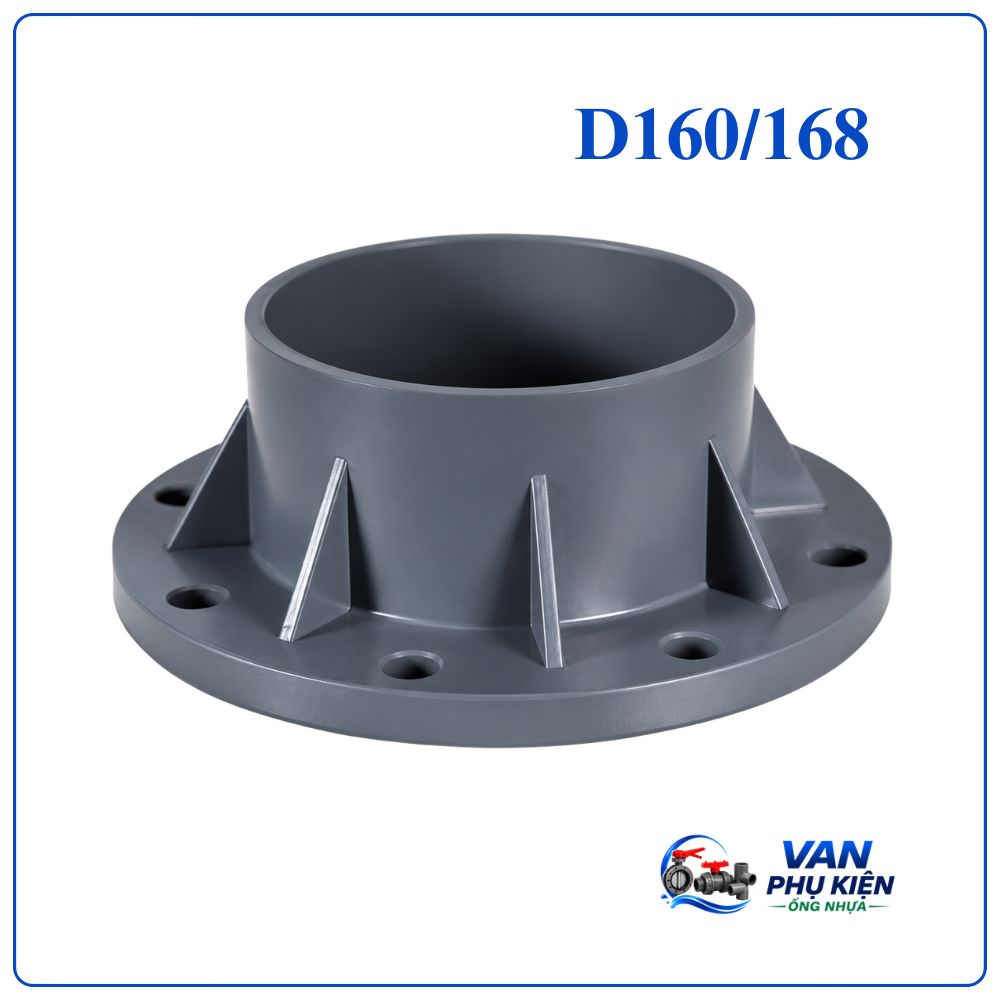

Mặt bích nhựa D160/168 ( DN150 -6″) PVC/UPVC

Mặt bích nhựa D160/168 (DN150 – 6″ – Phi 160/168) là gì?

Mặt bích nhựa D160/168 (DN150 – 6″ – Phi 160/168) là phụ kiện kết nối được sử dụng trong các hệ thống đường ống kích thước lớn. Sản phẩm giúp liên kết đường ống với van công nghiệp, máy bơm, đồng hồ đo hoặc các thiết bị khác bằng hệ thống bu-lông và gioăng làm kín, tạo sự chắc chắn và thuận tiện khi bảo trì.

Giải mã thông số:

• D160/168: Đường kính ngoài của ống tương thích (Phi 160mm hoặc Phi 168mm).
• DN150: Đường kính danh nghĩa của đường ống.
• 6″: Kích thước tương đương 6 inch theo tiêu chuẩn quốc tế.

Thông số kỹ thuật

Thông số	Giá trị
Tên sản phẩm	Mặt bích nhựa PVC/UPVC
Kích thước	D160/168
Đường kính danh nghĩa	DN150
Quy đổi	6 inch
Đường kính ngoài ống	Phi 160/168 mm
Vật liệu	PVC, UPVC
Tiêu chuẩn kết nối	Mặt bích
Áp suất làm việc	PN10 – PN16
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất

Đặc điểm nổi bật của mặt bích nhựa DN150

Khả năng kháng hóa chất tốt

Vật liệu PVC/UPVC có khả năng chống lại nhiều loại hóa chất ăn mòn, phù hợp với môi trường công nghiệp.

Không bị oxy hóa

Khác với mặt bích thép hoặc gang, sản phẩm không bị gỉ sét khi làm việc ngoài trời hoặc trong môi trường ẩm ướt.

Đảm bảo độ kín kết nối

Khi kết hợp với gioăng phù hợp, mặt bích giúp hạn chế tối đa hiện tượng rò rỉ lưu chất.

Dễ dàng thay thế thiết bị

Thiết kế lắp ghép bằng bu-lông cho phép tháo lắp nhanh khi cần bảo trì hoặc nâng cấp hệ thống.

Trọng lượng nhẹ

Giảm đáng kể chi phí vận chuyển và thời gian thi công so với mặt bích kim loại.

Cấu tạo mặt bích nhựa D160/168

Mặt bích nhựa DN150 được sản xuất gồm các bộ phận chính:

• Thân bích bằng nhựa PVC hoặc UPVC đúc nguyên khối.
• Lỗ tâm kết nối với đường ống Phi 160 hoặc Phi 168.
• Hệ thống lỗ bu-lông phân bố đều theo tiêu chuẩn.
• Bề mặt ép gioăng giúp tăng độ kín khi vận hành.

Nhờ cấu tạo đơn giản, sản phẩm có độ bền cao và ít phát sinh chi phí bảo trì.

Size/Kích thước	Spec/Thông số						Working pressure  Áp lực
	D	d1	d2	L	h	n
ø60mm	165	110	125	55.5	40.5	4	PN10
ø75mm	185	130	145	58	51	4	PN10
ø90mm	195	150	160	63.5	57.5	8	PN10
ø110mm	225	180	/	85	64	8	PN10
ø125mm	250	210	220	81.5	69	8	PN10
ø140mm	255	200	220	102	78	8	PN10
ø160mm	285	240	/	111.5	88	8	PN10
ø200mm	338	295	/	141.5	108	8	PN10
ø250mm	395	350	/	151	131	12	PN10
ø280mm	405	350	/	169	147	12	PN10
ø315mm	445	400	/	182	164	12	PN10

Ứng dụng của mặt bích nhựa DN150

Sản phẩm được sử dụng trong nhiều lĩnh vực:

• Hệ thống cấp nước công nghiệp.
• Nhà máy xử lý nước sạch.
• Trạm xử lý nước thải.
• Hệ thống dẫn hóa chất.
• Công trình thủy lợi và tưới tiêu.
• Trang trại nuôi trồng thủy sản.
• Kết nối van bướm, van cổng và máy bơm DN150.

So sánh mặt bích nhựa DN150 PVC – UPVC – PPR – cPVC – HPDE

Tiêu chí	PVC / uPVC	PPR	cPVC	HDPE
Vật liệu & Đặc tính	Polyvinyl chloride cứng. Kháng hóa chất tốt, rất cứng vững nhưng độ đàn hồi kém.	Polypropylene Random. Độ bền cơ học cao, cực dẻo dai, không bị oxy hóa hay đóng cặn.	PVC được clo hóa. Giữ nguyên ưu điểm của PVC nhưng tăng cường khả năng chịu nhiệt và hóa chất ăn mòn cao hơn.	High-Density Polyethylene. Nhựa dẻo mật độ cao, đàn hồi cực tốt, độ bền va đập và chống mài mòn cao nhất.
Nhiệt độ làm việc	0°C đến 60°C	Chịu nhiệt tốt, lên tới 95°C	Lên tới 93°C đến 100°C	-40°C đến 60°C
Khả năng chịu áp	Tối đa PN10 – PN16	Áp lực cao, thường từ PN10 đến PN20	Áp lực làm việc tương đối cao, thường PN10 – PN16	Chịu áp lực tốt, đa dạng PN6, PN10, PN16
Độ bền hóa chất	Chống axit, bazo tốt; kém với dung môi hữu cơ.	Kháng hóa chất tốt, an toàn tuyệt đối dẫn nước sạch.	Kháng axit đậm đặc, kiềm và hóa chất xử lý nước vượt trội.	Chịu hóa chất tốt, kháng tia UV và thời tiết ngoài trời xuất sắc.
Phương pháp nối	Dán keo chuyên dụng	Hàn nhiệt (hàn nóng chảy)	Dán keo chuyên dụng	Hàn nhiệt (hàn đối đầu) hoặc bích lồng
Ứng dụng phổ biến	Cấp thoát nước sinh hoạt, tưới tiêu nông nghiệp.	Cấp nước nóng/lạnh dân dụng & công nghiệp.	Hệ thống ống công nghiệp, dẫn hóa chất, xử lý nước thải.	Cấp thoát nước ngoài trời, đường ống ngầm, dẫn nước áp lực cao.

Hướng dẫn lắp đặt và bảo quản

Để đạt hiệu quả sử dụng tốt nhất, cần:

• Kiểm tra kích thước mặt bích trước khi lắp đặt.
• Sử dụng gioăng đúng chủng loại.
• Siết bu-lông đều lực theo đường chéo.
• Tránh va đập mạnh trong quá trình vận chuyển.
• Bảo quản nơi khô ráo, tránh ánh nắng trực tiếp trong thời gian dài.

Đơn vị cung cấp mặt bích nhựa D160/168 đáng tin cậy

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên phân phối mặt bích nhựa PVC, UPVC, CPVC, PPR, HDPE cùng nhiều loại van công nghiệp và phụ kiện đường ống chính hãng.

DTA Việt Nam cam kết:

• Sản phẩm chất lượng cao.
• Đầy đủ chứng từ CO, CQ.
• Hỗ trợ kỹ thuật chuyên nghiệp.
• Giá thành cạnh tranh.
• Giao hàng nhanh trên toàn quốc.

Kết luận

Mặt bích nhựa D160/168 (DN150 – 6″ – Phi 160/168) PVC/UPVC là lựa chọn phù hợp cho các hệ thống đường ống kích thước lớn cần độ bền cao và khả năng chống ăn mòn tốt. Sản phẩm không chỉ giúp kết nối chắc chắn mà còn hỗ trợ việc vận hành, bảo trì hệ thống trở nên đơn giản và hiệu quả hơn.
