Van bướm nhựa PVC/UPVC/CPVC là gì?

Van bướm nhựa PVC/UPVC/CPVC (Plastic Butterfly Valve) là thiết bị cơ khí được sử dụng để đóng, mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Van hoạt động bằng cách xoay đĩa van một góc 90 độ quanh trục để kiểm soát lưu lượng lưu chất đi qua.

Khác với van cổng chỉ phù hợp cho chức năng đóng mở hoàn toàn, van bướm nhựa có thể sử dụng để điều tiết lưu lượng ở nhiều mức độ khác nhau. Nhờ thiết kế gọn nhẹ, giá thành hợp lý và khả năng chống ăn mòn vượt trội, van bướm nhựa được ứng dụng rộng rãi trong các hệ thống xử lý nước, hóa chất, hồ bơi, nuôi trồng thủy sản và nhiều ngành công nghiệp khác.

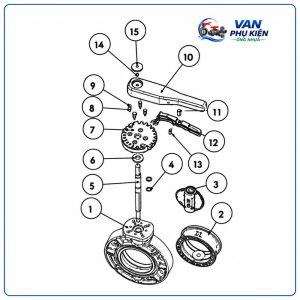

Cấu tạo van bướm nhựa PVC/UPVC/CPVC

Van bướm nhựa có cấu tạo đơn giản nhưng đảm bảo hiệu quả vận hành cao, gồm các bộ phận chính sau:

1. Thân van (Body)

• Được chế tạo từ vật liệu PVC, UPVC hoặc CPVC.
• Chịu ăn mòn hóa chất tốt.
• Khối lượng nhẹ.
• Không bị oxy hóa như van kim loại.

2. Đĩa van (Disc)

• Là bộ phận trực tiếp tiếp xúc với lưu chất.
• Có dạng hình tròn giống cánh bướm.
• Quay quanh trục để đóng mở dòng chảy.

3. Trục van (Stem)

• Kết nối giữa bộ phận vận hành và đĩa van.
• Truyền chuyển động xoay từ tay gạt hoặc bộ điều khiển.

4. Gioăng làm kín (Seat)

• Thường làm từ EPDM, NBR, Viton hoặc PTFE.
• Đảm bảo độ kín tuyệt đối.
• Hạn chế rò rỉ lưu chất.

5. Bộ phận điều khiển

Có nhiều hình thức vận hành:

Tay gạt (Lever)

Phổ biến cho kích thước nhỏ DN40-DN200.

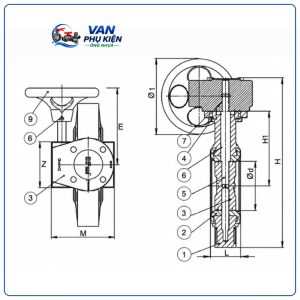

Tay quay (Gear Box)

Dùng cho kích thước lớn giúp thao tác nhẹ nhàng hơn.

Điều khiển điện

Tự động đóng mở bằng mô tơ điện.

Điều khiển khí nén

Vận hành bằng áp lực khí nén trong hệ thống tự động hóa.

Nguyên lý hoạt động của van bướm nhựa

Van bướm hoạt động dựa trên chuyển động xoay của đĩa van.

Trạng thái mở hoàn toàn

Khi tay gạt hoặc bộ điều khiển xoay đĩa van song song với dòng chảy, lưu chất đi qua dễ dàng với tổn thất áp suất thấp.

Trạng thái đóng hoàn toàn

Khi đĩa van xoay vuông góc với dòng chảy, đường ống bị chặn kín hoàn toàn.

Trạng thái điều tiết

Đĩa van có thể xoay tại nhiều góc khác nhau từ 0° đến 90°, cho phép kiểm soát lưu lượng theo yêu cầu của hệ thống.

Đặc điểm vật liệu PVC, UPVC và CPVC

PVC (Polyvinyl Chloride)

• Giá thành thấp.
• Chống ăn mòn tốt.
• Nhiệt độ làm việc từ 0°C đến 60°C.

UPVC (Unplasticized PVC)

• Độ cứng cao.
• Chịu áp lực tốt.
• Tuổi thọ dài.
• Được sử dụng phổ biến trong hệ thống nước sạch.

CPVC (Chlorinated PVC)

• Khả năng chịu nhiệt cao.
• Nhiệt độ làm việc lên đến 90°C.
• Kháng hóa chất mạnh.
• Phù hợp hệ thống hóa chất và nước nóng.

Ưu điểm nổi bật của van bướm nhựa PVC/UPVC/CPVC

Chống ăn mòn tuyệt đối

Không bị gỉ sét trong môi trường nước biển, hóa chất, axit hoặc kiềm.

Trọng lượng nhẹ

Nhẹ hơn nhiều so với van gang, van thép và van inox.

Giá thành kinh tế

Chi phí đầu tư thấp nhưng vẫn đáp ứng hiệu quả vận hành cao.

Đóng mở nhanh

Chỉ cần xoay 1/4 vòng (90 độ) để đóng hoặc mở hoàn toàn.

Điều tiết lưu lượng hiệu quả

Có thể sử dụng như van điều tiết trong nhiều hệ thống.

Tổn thất áp suất thấp

Thiết kế tối ưu giúp lưu chất lưu thông ổn định.

Độ kín cao

Gioăng EPDM hoặc PTFE đảm bảo chống rò rỉ hiệu quả.

Dễ lắp đặt và bảo trì

Thiết kế đơn giản, dễ thay thế linh kiện khi cần.

Phân loại van bướm nhựa

Theo vật liệu

• Van bướm nhựa PVC
• Van bướm nhựa UPVC
• Van bướm nhựa CPVC

Theo kiểu vận hành

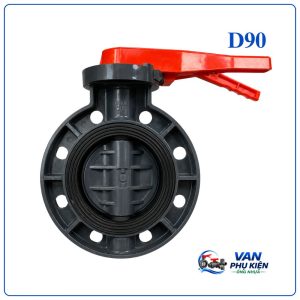

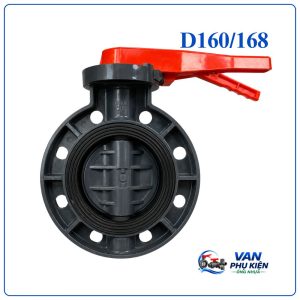

Van bướm nhựa tay gạt

• Kích thước nhỏ và trung bình.
• Giá thành thấp.
• Dễ sử dụng.

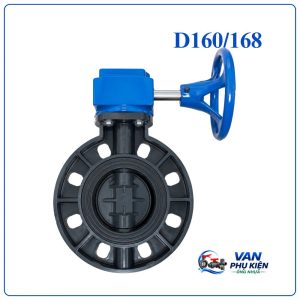

Van bướm nhựa tay quay

• Dùng cho kích thước lớn.
• Đóng mở nhẹ nhàng.

Van bướm nhựa điều khiển điện

• Tự động hóa hoàn toàn.
• Điều khiển từ xa.

Van bướm nhựa điều khiển khí nén

• Tốc độ đóng mở nhanh.
• Phù hợp nhà máy công nghiệp.

Theo kiểu kết nối

Wafer

• Kẹp giữa hai mặt bích.
• Gọn nhẹ.
• Chi phí thấp.

Lug

• Có tai bắt bulong riêng biệt.
• Dễ tháo lắp từng bên đường ống.

Mặt bích

• Độ chắc chắn cao.
• Thường dùng cho hệ thống áp lực lớn.

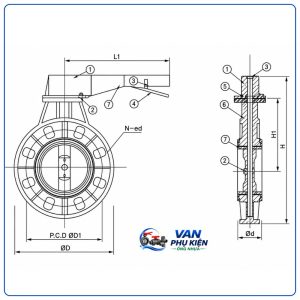

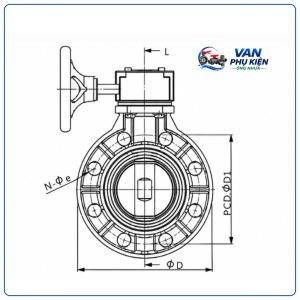

Thông số kỹ thuật van bướm nhựa

Thông số	Giá trị
Kích thước	DN40 – DN400
Vật liệu thân	PVC, UPVC, CPVC
Gioăng	EPDM, NBR, PTFE
Áp lực làm việc	PN10, PN16
Nhiệt độ PVC	0°C ~ 60°C
Nhiệt độ UPVC	0°C ~ 60°C
Nhiệt độ CPVC	0°C ~ 90°C
Kiểu kết nối	Wafer, Lug, Mặt bích
Điều khiển	Tay gạt, Tay quay, Điện, Khí nén

Ứng dụng thực tế của van bướm nhựa PVC/UPVC/CPVC

Hệ thống xử lý nước

• Nhà máy nước sạch.
• Trạm cấp nước.
• Hệ thống RO công nghiệp.

Hệ thống xử lý nước thải

• Nhà máy xử lý nước thải.
• Khu công nghiệp.
• Hệ thống tái sử dụng nước.

Ngành hóa chất

• Axit loãng.
• Dung môi công nghiệp.
• Hóa chất xử lý nước.

Hồ bơi và công viên nước

• Hệ thống lọc tuần hoàn.
• Điều tiết lưu lượng nước.

Nuôi trồng thủy sản

• Hệ thống ao nuôi tôm.
• Hệ thống tuần hoàn nước biển.

Nông nghiệp

• Hệ thống tưới nhỏ giọt.
• Hệ thống tưới phun mưa.

Công nghiệp thực phẩm

• Đường ống nước sạch.
• Hệ thống xử lý nguyên liệu.

So sánh van bướm nhựa và van bướm kim loại

Tiêu chí	Van bướm nhựa	Van bướm gang/inox
Khả năng chống ăn mòn	Rất tốt	Tốt
Trọng lượng	Nhẹ	Nặng
Giá thành	Thấp	Cao
Chịu nhiệt	Trung bình	Cao
Chịu áp lực	Trung bình	Cao
Bảo trì	Dễ dàng	Phức tạp hơn

Lưu ý khi lựa chọn van bướm nhựa

Để lựa chọn van phù hợp cần xác định:

• Kích thước đường ống.
• Loại lưu chất sử dụng.
• Nhiệt độ vận hành.
• Áp lực hệ thống.
• Kiểu kết nối.
• Phương thức điều khiển.
• Thương hiệu sản xuất.

Đối với môi trường hóa chất mạnh hoặc nhiệt độ cao, nên lựa chọn van bướm nhựa CPVC để đảm bảo tuổi thọ và độ an toàn của hệ thống.

Địa chỉ cung cấp van bướm nhựa PVC/UPVC/CPVC chính hãng

DTA Việt Nam chuyên nhập khẩu và phân phối van bướm nhựa PVC, UPVC, CPVC chính hãng với đầy đủ chứng từ CO-CQ, đa dạng kích thước từ DN40 đến DN400, đáp ứng các yêu cầu khắt khe trong ngành xử lý nước, hóa chất và công nghiệp.

Sản phẩm được cam kết chính hãng, giá cạnh tranh, giao hàng toàn quốc và hỗ trợ kỹ thuật tận nơi.

Kết luận

Van bướm nhựa PVC/UPVC/CPVC là giải pháp lý tưởng cho các hệ thống dẫn nước và hóa chất nhờ khả năng chống ăn mòn vượt trội, trọng lượng nhẹ, đóng mở nhanh và chi phí đầu tư hợp lý. Việc lựa chọn đúng loại vật liệu và kiểu vận hành sẽ giúp hệ thống hoạt động ổn định, bền bỉ và tiết kiệm chi phí vận hành trong dài hạn.
