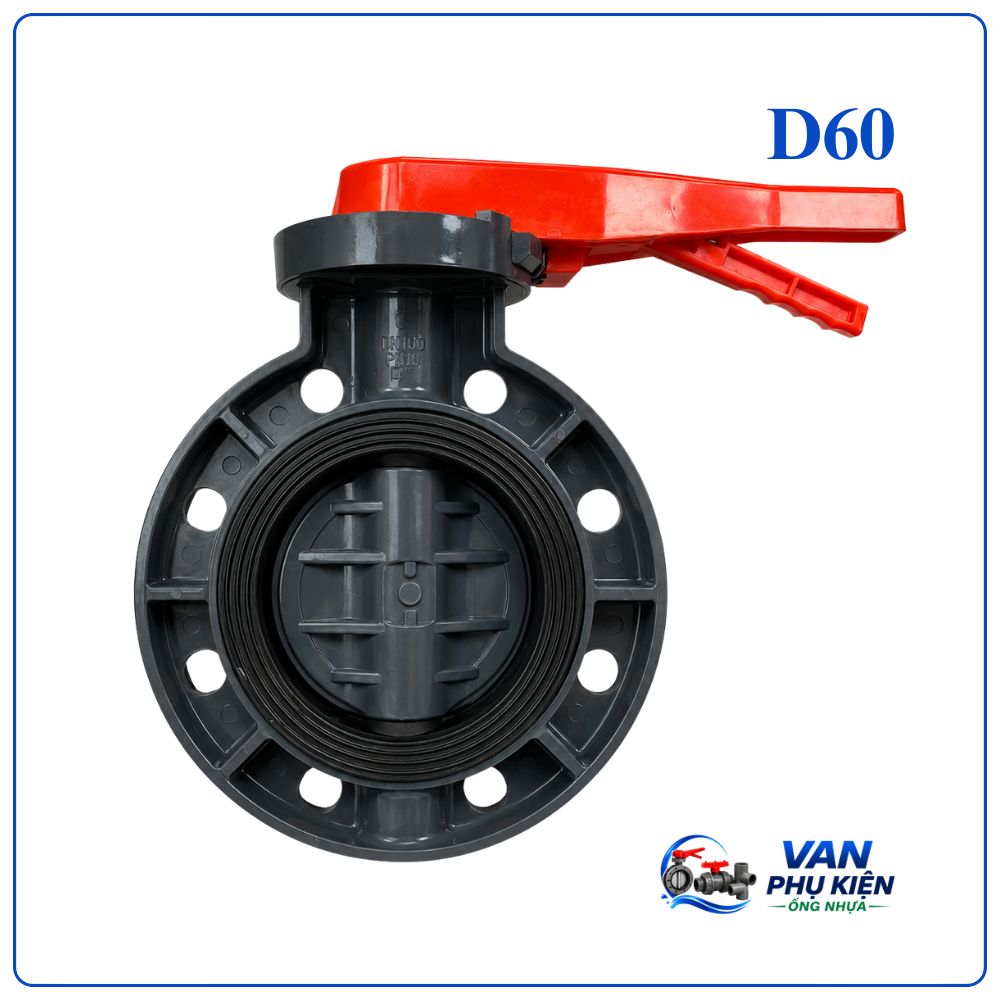

Van bướm nhựa tay gạt DN50 (Phi 60 – 2″) PVC/UPVC

Van bướm nhựa tay gạt DN50 là gì?

Van bướm nhựa tay gạt DN50 là thiết bị đóng mở và điều tiết dòng chảy được lắp đặt trên đường ống DN50 (Phi 60 – 2 Inch). Sản phẩm được chế tạo từ nhựa PVC hoặc UPVC chất lượng cao, vận hành bằng tay gạt và phù hợp với nhiều hệ thống xử lý nước, hóa chất cũng như đường ống công nghiệp.

Với thiết kế nhỏ gọn, dễ sử dụng và độ bền cao, van bướm nhựa DN50 là lựa chọn phổ biến cho các hệ thống có kích thước đường ống vừa và nhỏ.

Ưu điểm nổi bật của van bướm nhựa tay gạt DN50

• Khả năng chống ăn mòn và chống gỉ sét hiệu quả.
• Trọng lượng nhẹ, thuận tiện cho việc vận chuyển và lắp đặt.
• Tay gạt vận hành đơn giản, đóng mở nhanh chóng.
• Chi phí đầu tư thấp hơn nhiều so với van kim loại.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Phù hợp với nhiều loại hóa chất loãng và nước sạch.
• Bảo trì đơn giản, dễ thay thế linh kiện.
• Tuổi thọ sử dụng lâu dài trong điều kiện làm việc phù hợp.

Cấu tạo van bướm nhựa tay gạt DN50 PVC/UPVC

Van bướm nhựa DN50 được thiết kế với nhiều chi tiết phối hợp chặt chẽ nhằm đảm bảo khả năng đóng mở chính xác và độ bền cao.

Thân van nhựa

Thân van được sản xuất từ PVC hoặc UPVC có khả năng chịu ăn mòn tốt, chống tác động của môi trường ẩm ướt và nhiều loại hóa chất thông dụng.

Đĩa van

Đĩa van nằm ở trung tâm thân van, có nhiệm vụ trực tiếp kiểm soát lưu lượng lưu chất đi qua hệ thống bằng cách xoay theo các góc khác nhau.

Trục van

Trục van kết nối đĩa van với bộ phận điều khiển, giúp truyền lực đóng mở một cách ổn định và chính xác.

Gioăng làm kín

Gioăng EPDM hoặc PTFE được bố trí bên trong thân van nhằm tăng khả năng làm kín, giảm thiểu nguy cơ rò rỉ trong quá trình sử dụng.

Tay gạt điều khiển

Tay gạt được thiết kế chắc chắn với nhiều nấc khóa, hỗ trợ điều chỉnh lưu lượng và cố định vị trí hoạt động của van.

Bộ phận liên kết

Bao gồm bu lông, vòng đệm và chốt giữ giúp các chi tiết được lắp ráp chắc chắn, đảm bảo độ ổn định khi vận hành.

No	Name of Parts	Material	Qty
1	Body	PVC/UPVC	1
2	Seat Seal	NBR, EPDM	1
3	Disc	PVC/UPVC	1
4	O-ring	NBR, EPDM	2
5	Stem	STEEL , SUS304	1
6	Bear	ABS	1
7	Plate	ABS	1
8	Screw	STEEL	4
9	Cap	ABS	4
10	Handle	ABS	1
11	Spring	304	1
12	Lever	ABS	1
13	Set pin	STEEL	1
14	Bolt	STEEL	1
15	Mark Cap	ABS	1

Nguyên lý hoạt động

Van bướm nhựa tay gạt DN50 hoạt động dựa trên chuyển động xoay của đĩa van.

Khi người sử dụng tác động lên tay gạt, đĩa van sẽ xoay quanh trục:

• Đĩa van song song với dòng chảy: van mở hoàn toàn.
• Đĩa van vuông góc với dòng chảy: van đóng hoàn toàn.
• Đĩa van ở vị trí trung gian: điều tiết lưu lượng theo yêu cầu.

Nhờ cơ chế vận hành đơn giản, van có thể đóng mở nhanh và tiết kiệm sức thao tác.

Thông số kỹ thuật van bướm nhựa tay gạt DN50

Thông số	Giá trị
Kích thước danh nghĩa	DN50
Đường kính tương ứng	Phi 60
Kích thước Inch	2 Inch
Vật liệu thân	PVC, UPVC
Vật liệu đĩa	PVC, UPVC
Gioăng làm kín	EPDM, PTFE
Kiểu vận hành	Tay gạt
Kiểu kết nối	Wafer
Áp suất làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất loãng
Xuất xứ	Đài Loan, Trung Quốc…

DN	Inch	ՓD	P.C.D.         ՓD1			Փd	L	L1	H1	H2	H	N-Փe
			DIN	ANSI	JIS							DIN	ANSI	JIS
50	2″	160	125	121	120	52	43	200	104	140	225	4*19	4*19	4*19
65	2.5″	180	145	140	140	66	46	200	114	150	245	4*19	4*19	4*19
80	3″	200	160	152	150	78	49	240	125	168	280	8*19	4*19	8*19
100	4″	230	180	191	175	101	55	240	140	183	315	8*19	8*19	8*19
125	5″	250	210	216	210	127	65	310	154	211	360	8*19	8*19	8*19
150	6″	280	240	241	240	151	70	310	165	222	390	8*23	8*23	8*23
200	8″	335	295	298	290	200	88	310	228	285	465	8*23	8*23	12*23

Ứng dụng của van bướm nhựa tay gạt DN50

Van bướm nhựa DN50 được sử dụng rộng rãi trong các hệ thống:

• Hệ thống cấp nước sinh hoạt.
• Hệ thống lọc nước và xử lý nước sạch.
• Đường ống dẫn hóa chất nồng độ thấp.
• Hệ thống hồ bơi và đài phun nước.
• Trang trại nuôi trồng thủy sản.
• Hệ thống tưới tiêu nông nghiệp.
• Dây chuyền sản xuất thực phẩm và đồ uống.
• Các hệ thống đường ống PVC/UPVC dân dụng và công nghiệp.

Tiêu chí lựa chọn van bướm nhựa DN50 phù hợp

Để lựa chọn đúng sản phẩm cho hệ thống, người sử dụng nên quan tâm đến các yếu tố sau:

• Xác định chính xác kích thước đường ống Phi 60 hoặc DN50.
• Lựa chọn vật liệu PVC hoặc UPVC phù hợp với môi trường làm việc.
• Kiểm tra áp suất và nhiệt độ vận hành thực tế.
• Ưu tiên sản phẩm có nguồn gốc xuất xứ rõ ràng.
• Đảm bảo van có đầy đủ chứng từ chất lượng nếu sử dụng cho công trình hoặc dự án.

Việc lựa chọn đúng chủng loại ngay từ đầu sẽ giúp hệ thống vận hành ổn định và tiết kiệm chi phí bảo trì về lâu dài.
