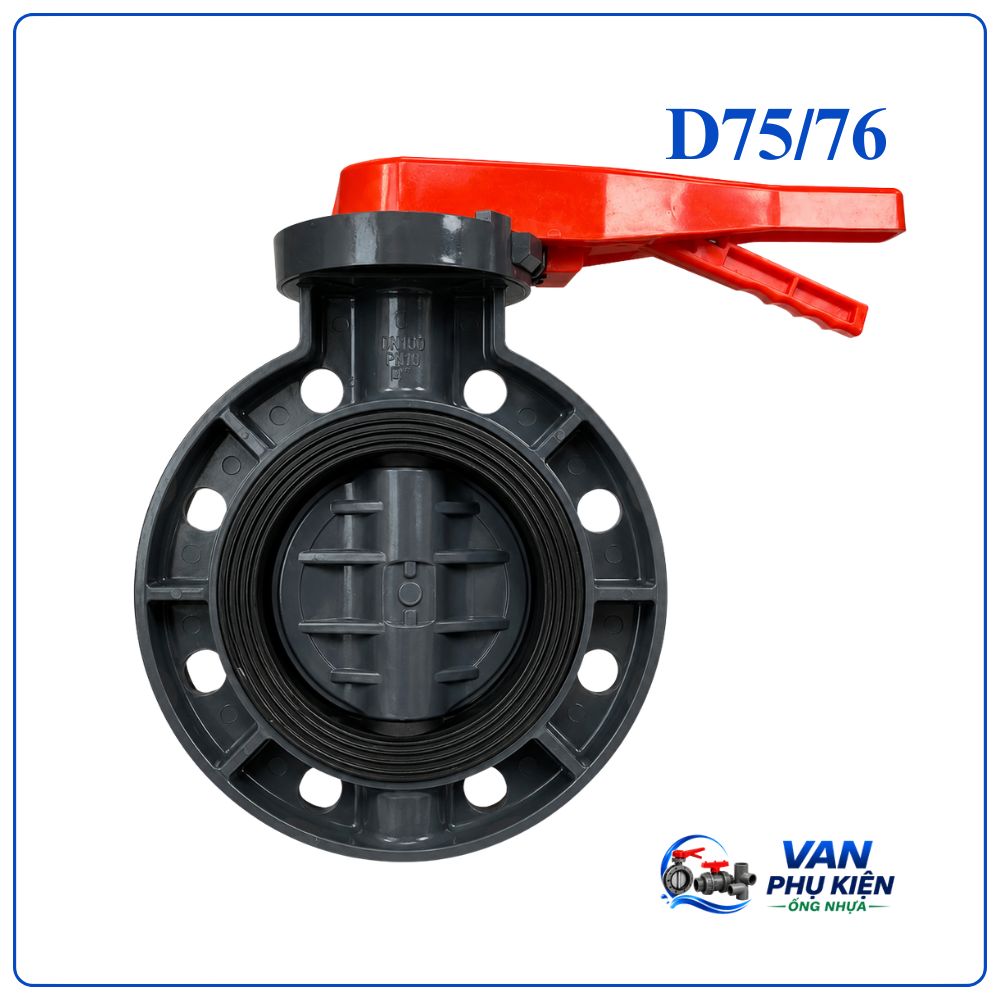

Van bướm nhựa tay gạt DN65 (Phi 75/76 – 2.1/2″) PVC/UPVC

Van bướm nhựa tay gạt DN65 là gì?

Van bướm nhựa tay gạt DN65 là thiết bị cơ học được sử dụng để đóng, mở hoặc điều tiết dòng lưu chất trên đường ống DN65 (Phi 75/76 – 2.1/2 Inch). Sản phẩm được sản xuất từ vật liệu PVC hoặc UPVC có khả năng chống ăn mòn tốt, phù hợp với các hệ thống dẫn nước, hóa chất và môi trường có độ ẩm cao.

Nhờ thiết kế gọn nhẹ cùng cơ cấu tay gạt dễ thao tác, van giúp quá trình vận hành hệ thống trở nên thuận tiện và hiệu quả hơn.

Ưu điểm nổi bật của van bướm nhựa tay gạt DN65

• Chống ăn mòn hiệu quả trong môi trường nước và hóa chất loãng.
• Trọng lượng nhẹ, dễ vận chuyển và lắp đặt.
• Đóng mở nhanh với góc quay 90°.
• Không bị oxy hóa như các dòng van kim loại.
• Độ kín cao, hạn chế thất thoát lưu chất.
• Giá thành hợp lý, tiết kiệm chi phí đầu tư.
• Không yêu cầu nguồn điện hoặc khí nén để vận hành.
• Phù hợp với nhiều hệ thống đường ống PVC và UPVC.

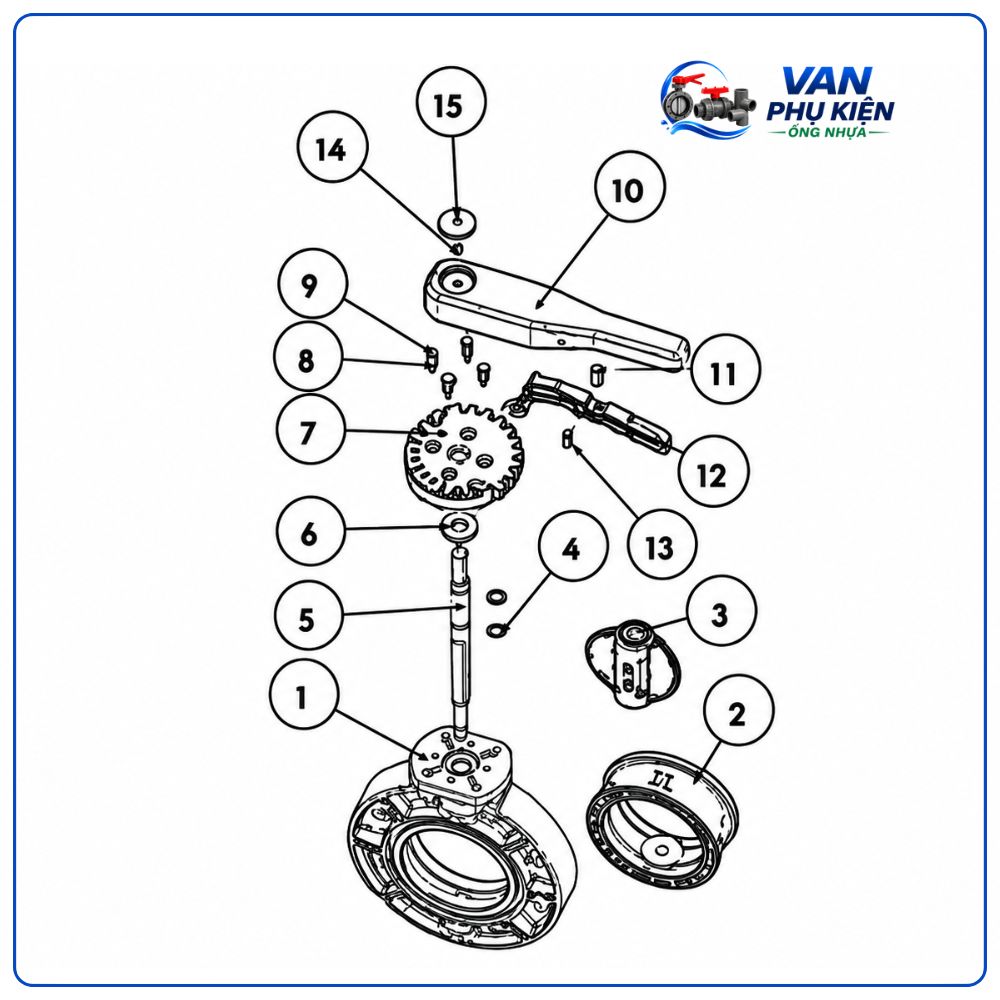

Cấu tạo van bướm nhựa tay gạt DN65 PVC/UPVC

Van bướm nhựa DN65 được thiết kế với kết cấu tối ưu nhằm đảm bảo độ bền và khả năng vận hành ổn định trong thời gian dài.

Khung thân van

Là bộ phận chịu lực chính của van, được sản xuất từ nhựa PVC hoặc UPVC có độ cứng cao, khả năng chống ăn mòn và chịu tác động từ môi trường làm việc.

Lá van

Lá van có dạng đĩa tròn được đặt ở vị trí trung tâm thân van. Khi xoay theo các góc khác nhau, lá van sẽ kiểm soát lượng lưu chất đi qua đường ống.

Trục truyền động

Trục van liên kết trực tiếp giữa tay gạt và lá van, giúp truyền lực điều khiển chính xác trong quá trình đóng mở.

Vòng làm kín

Được chế tạo từ EPDM hoặc PTFE, vòng làm kín giúp tăng độ kín khít giữa thân van và lá van, hạn chế tối đa hiện tượng rò rỉ.

Cơ cấu tay gạt

Tay gạt được thiết kế với nhiều nấc định vị, giúp người sử dụng dễ dàng lựa chọn góc mở phù hợp cho từng nhu cầu vận hành.

Các chi tiết phụ trợ

Bao gồm chốt khóa, bu lông và vòng đệm giúp liên kết các bộ phận của van thành một khối thống nhất và chắc chắn.

No	Name of Parts	Material	Qty
1	Body	PVC/UPVC	1
2	Seat Seal	NBR, EPDM	1
3	Disc	PVC/UPVC	1
4	O-ring	NBR, EPDM	2
5	Stem	STEEL , SUS304	1
6	Bear	ABS	1
7	Plate	ABS	1
8	Screw	STEEL	4
9	Cap	ABS	4
10	Handle	ABS	1
11	Spring	304	1
12	Lever	ABS	1
13	Set pin	STEEL	1
14	Bolt	STEEL	1
15	Mark Cap	ABS	1

Nguyên lý hoạt động

Van bướm nhựa tay gạt DN65 hoạt động dựa trên chuyển động xoay của lá van bên trong thân van.

Khi tay gạt được tác động, trục van sẽ quay theo và kéo theo lá van xoay quanh tâm:

• Vị trí mở hoàn toàn giúp lưu chất lưu thông tối đa.
• Vị trí đóng hoàn toàn ngăn chặn dòng chảy đi qua.
• Các vị trí trung gian cho phép điều tiết lưu lượng theo yêu cầu thực tế.

Thiết kế đơn giản giúp van vận hành ổn định và ít phát sinh sự cố.

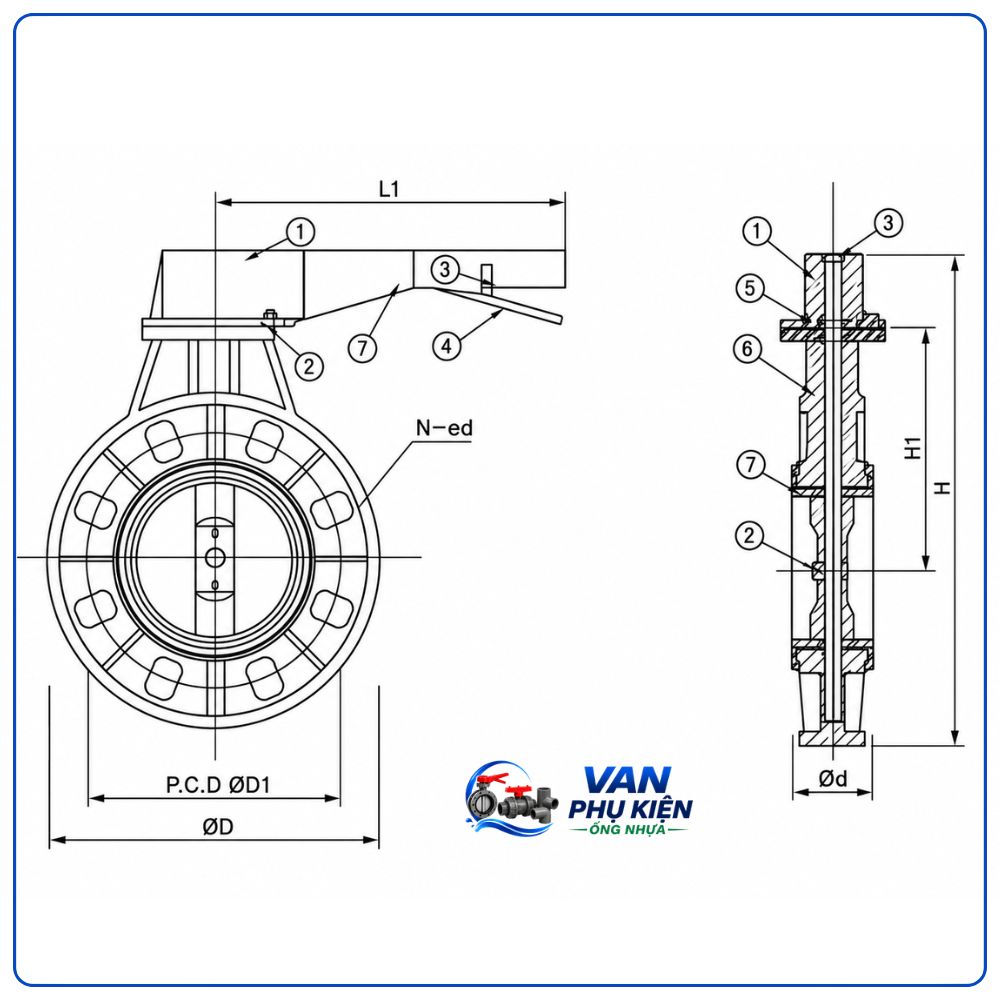

Thông số kỹ thuật van bướm nhựa tay gạt DN65

Thông số	Giá trị
Kích thước danh nghĩa	DN65
Đường kính tương ứng	Phi 75 / Phi 76
Kích thước Inch	2.1/2 Inch
Vật liệu thân	PVC, UPVC
Vật liệu đĩa	PVC, UPVC
Gioăng làm kín	EPDM, PTFE
Kiểu vận hành	Tay gạt
Kiểu kết nối	Wafer
Áp suất làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất loãng
Xuất xứ	Đài Loan, Trung Quốc…

DN	Inch	ՓD	P.C.D.         ՓD1			Փd	L	L1	H1	H2	H	N-Փe
			DIN	ANSI	JIS							DIN	ANSI	JIS
50	2″	160	125	121	120	52	43	200	104	140	225	4*19	4*19	4*19
65	2.5″	180	145	140	140	66	46	200	114	150	245	4*19	4*19	4*19
80	3″	200	160	152	150	78	49	240	125	168	280	8*19	4*19	8*19
100	4″	230	180	191	175	101	55	240	140	183	315	8*19	8*19	8*19
125	5″	250	210	216	210	127	65	310	154	211	360	8*19	8*19	8*19
150	6″	280	240	241	240	151	70	310	165	222	390	8*23	8*23	8*23
200	8″	335	295	298	290	200	88	310	228	285	465	8*23	8*23	12*23

Ứng dụng của van bướm nhựa tay gạt DN65

Van bướm nhựa DN65 được sử dụng trong nhiều lĩnh vực khác nhau như:

• Hệ thống xử lý nước sạch dân dụng.
• Đường ống cấp nước cho nhà máy sản xuất.
• Hệ thống tuần hoàn nước làm mát.
• Hồ bơi và công trình cảnh quan nước.
• Nhà máy chế biến thực phẩm, đồ uống.
• Hệ thống nuôi trồng thủy sản.
• Hệ thống tưới tiêu tự động.
• Đường ống dẫn hóa chất có tính ăn mòn nhẹ.

Những lưu ý khi sử dụng van bướm nhựa DN65

Để đảm bảo hiệu quả vận hành và kéo dài tuổi thọ thiết bị, cần lưu ý:

• Không sử dụng van vượt quá áp suất thiết kế.
• Tránh va đập mạnh vào thân van trong quá trình vận chuyển.
• Kiểm tra định kỳ gioăng làm kín và các vị trí liên kết.
• Hạn chế sử dụng trong môi trường có nhiệt độ quá cao.
• Thực hiện đóng mở van định kỳ nếu hệ thống ít hoạt động.
• Vệ sinh đường ống thường xuyên để tránh cặn bẩn làm ảnh hưởng đến khả năng đóng kín.

Việc sử dụng đúng kỹ thuật sẽ giúp van hoạt động ổn định và giảm chi phí bảo trì.

Đơn vị cung cấp van bướm nhựa tay gạt DN65 đáng tin cậy

Lựa chọn nhà cung cấp uy tín là yếu tố quan trọng để đảm bảo chất lượng sản phẩm và hiệu quả sử dụng lâu dài.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM

DTA Việt Nam là đơn vị chuyên cung cấp các dòng van nhựa PVC/UPVC, van công nghiệp và phụ kiện đường ống cho nhiều dự án trên toàn quốc.

Cam kết khi mua hàng tại DTA Việt Nam:

• Sản phẩm chính hãng, chất lượng ổn định.
• Đầy đủ CO, CQ và hóa đơn VAT.
• Tư vấn kỹ thuật trước và sau bán hàng.
• Giá cạnh tranh cho dự án và đại lý.
• Giao hàng nhanh trên toàn quốc.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
