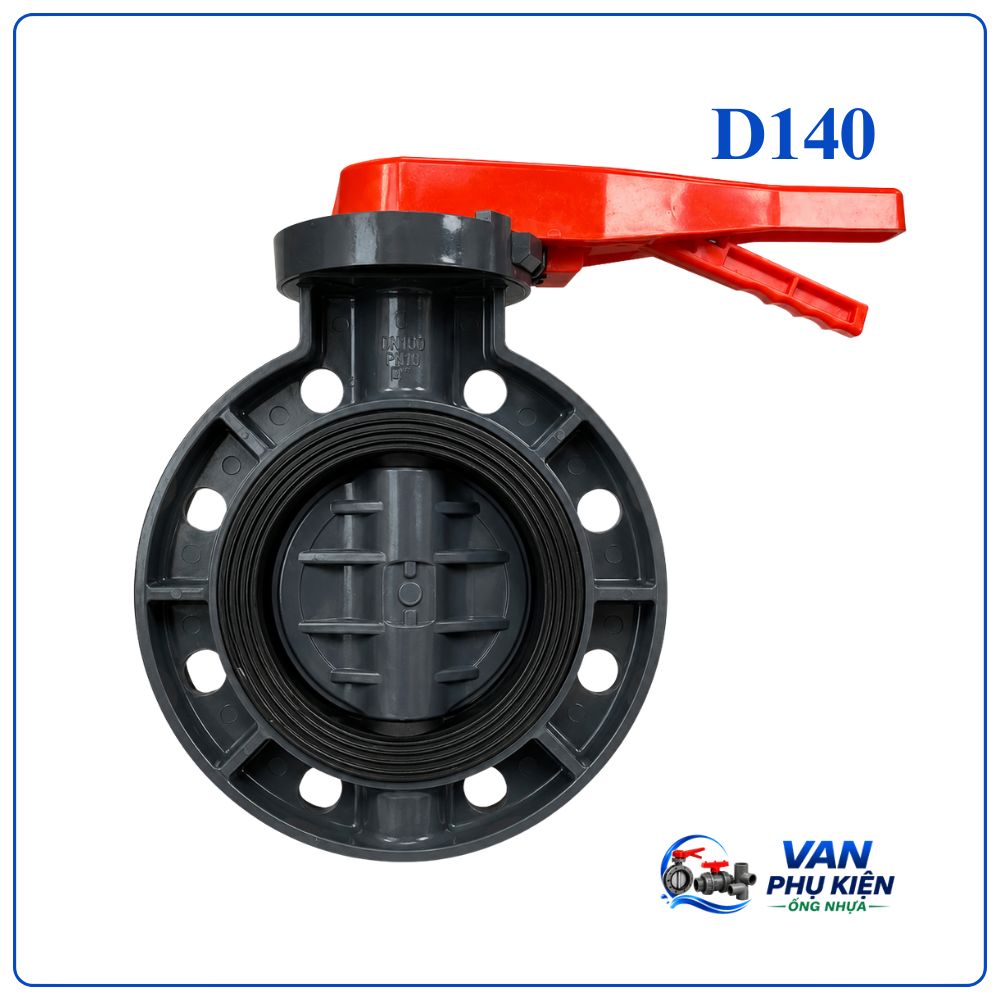

Van bướm nhựa tay gạt DN125 (Phi 140 – 5″) PVC/UPVC

Van bướm nhựa tay gạt DN125 (Phi 140 – 5 Inch) là gì?

Van bướm nhựa tay gạt DN125 là thiết bị cơ học được sử dụng để kiểm soát dòng chảy trong hệ thống đường ống có kích thước DN125 (Phi 140 – 5 Inch). Van được sản xuất từ nhựa PVC hoặc UPVC chất lượng cao, có khả năng chống ăn mòn và kháng hóa chất hiệu quả.

Sản phẩm sử dụng cơ cấu tay gạt để vận hành, giúp đóng mở nhanh chóng, tiết kiệm thời gian thao tác và đảm bảo hiệu quả kiểm soát lưu chất trong hệ thống.

Ưu điểm nổi bật của van bướm nhựa tay gạt DN125

• Khả năng chống ăn mòn vượt trội trong môi trường nước và hóa chất.
• Khối lượng nhẹ, thuận tiện cho quá trình vận chuyển và lắp đặt.
• Thiết kế gọn gàng, tiết kiệm không gian đường ống.
• Đóng mở nhanh bằng tay gạt với góc xoay 90°.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Chi phí đầu tư thấp hơn nhiều so với van inox hoặc van thép.
• Không bị oxy hóa khi làm việc trong môi trường ẩm ướt.
• Bảo trì đơn giản và tuổi thọ sử dụng lâu dài.

Cấu tạo van bướm nhựa tay gạt DN125 PVC/UPVC

Van bướm nhựa tay gạt DN125 được cấu thành từ nhiều bộ phận liên kết chặt chẽ với nhau nhằm đảm bảo khả năng vận hành ổn định.

Thân van

Thân van được chế tạo từ vật liệu PVC hoặc UPVC chịu lực tốt, chống ăn mòn và không bị ảnh hưởng bởi môi trường nước hoặc hóa chất thông thường.

Đĩa van

Đĩa van có dạng cánh bướm được đặt chính giữa thân van. Đây là bộ phận trực tiếp điều khiển dòng chảy thông qua chuyển động xoay quanh trục.

Trục truyền động

Trục van kết nối tay gạt với đĩa van, đảm nhận vai trò truyền lực đóng mở. Vật liệu chế tạo thường là thép không gỉ để tăng độ bền và khả năng chống ăn mòn.

Gioăng làm kín

Gioăng EPDM hoặc PTFE được bố trí giữa đĩa van và thân van nhằm tạo độ kín tuyệt đối, giảm nguy cơ rò rỉ lưu chất.

Bộ phận tay gạt

Tay gạt được thiết kế chắc chắn với nhiều nấc khóa, giúp cố định vị trí đóng mở và hỗ trợ điều tiết lưu lượng khi cần thiết.

Chi tiết liên kết

Bao gồm bu lông, chốt định vị và vòng đệm giúp các bộ phận được lắp ráp chắc chắn, tăng độ ổn định trong quá trình sử dụng.

No	Name of Parts	Material	Qty
1	Body	PVC/UPVC	1
2	Seat Seal	NBR, EPDM	1
3	Disc	PVC/UPVC	1
4	O-ring	NBR, EPDM	2
5	Stem	STEEL , SUS304	1
6	Bear	ABS	1
7	Plate	ABS	1
8	Screw	STEEL	4
9	Cap	ABS	4
10	Handle	ABS	1
11	Spring	304	1
12	Lever	ABS	1
13	Set pin	STEEL	1
14	Bolt	STEEL	1
15	Mark Cap	ABS	1

Nguyên lý hoạt động

Van bướm nhựa tay gạt DN125 hoạt động dựa trên chuyển động xoay của đĩa van bên trong thân van.

Khi tay gạt được tác động, trục van sẽ truyền chuyển động đến đĩa van làm đĩa xoay theo góc mong muốn.

• Góc mở 0°: Van đóng hoàn toàn.
• Góc mở 90°: Van mở hoàn toàn.
• Góc mở trung gian: Van thực hiện chức năng điều tiết lưu lượng.

Nhờ cơ chế đơn giản này, van có thể vận hành ổn định và đáp ứng nhanh yêu cầu điều khiển dòng chảy.

Thông số kỹ thuật van bướm nhựa tay gạt DN125

Thông số	Giá trị
Kích thước danh nghĩa	DN125
Đường kính tương ứng	Phi 140
Kích thước Inch	5 Inch
Vật liệu thân	PVC, UPVC
Vật liệu đĩa	PVC, UPVC
Gioăng làm kín	EPDM, PTFE
Kiểu vận hành	Tay gạt
Kiểu kết nối	Wafer, mặt bích
Áp suất làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất loãng
Xuất xứ	Đài Loan, Trung Quốc…

DN	Inch	ՓD	P.C.D.         ՓD1			Փd	L	L1	H1	H2	H	N-Փe
			DIN	ANSI	JIS							DIN	ANSI	JIS
50	2″	160	125	121	120	52	43	200	104	140	225	4*19	4*19	4*19
65	2.5″	180	145	140	140	66	46	200	114	150	245	4*19	4*19	4*19
80	3″	200	160	152	150	78	49	240	125	168	280	8*19	4*19	8*19
100	4″	230	180	191	175	101	55	240	140	183	315	8*19	8*19	8*19
125	5″	250	210	216	210	127	65	310	154	211	360	8*19	8*19	8*19
150	6″	280	240	241	240	151	70	310	165	222	390	8*23	8*23	8*23
200	8″	335	295	298	290	200	88	310	228	285	465	8*23	8*23	12*23

Ứng dụng của van bướm nhựa tay gạt DN125

Van bướm nhựa PVC/UPVC DN125 được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống cấp thoát nước công nghiệp.
• Trạm xử lý nước sạch và nước thải.
• Nhà máy sản xuất hóa chất.
• Hệ thống hồ bơi, spa và công viên nước.
• Dây chuyền chế biến thực phẩm, đồ uống.
• Hệ thống nuôi trồng thủy sản quy mô lớn.
• Hệ thống tưới tiêu nông nghiệp.
• Đường ống dẫn hóa chất có tính ăn mòn nhẹ.
• Các hệ thống yêu cầu vật liệu chống gỉ và chống ăn mòn.

Cách lắp đặt van bướm nhựa tay gạt DN125

Bước 1: Kiểm tra thiết bị

Kiểm tra ngoại quan van, kích thước kết nối và tình trạng gioăng làm kín trước khi lắp đặt.

Bước 2: Chuẩn bị đường ống

Làm sạch mặt bích hoặc đầu nối đường ống nhằm tránh dị vật gây ảnh hưởng đến độ kín.

Bước 3: Lắp đặt van

Đặt van đúng chiều, căn chỉnh đồng tâm với đường ống rồi tiến hành siết chặt bu lông theo thứ tự đối xứng.

Bước 4: Chạy thử hệ thống

Vận hành đóng mở nhiều lần để kiểm tra khả năng làm việc của van và độ kín tại các vị trí kết nối.
