Van bi nhựa PVC/UPVC/CPVC là gì?

Van bi nhựa PVC/UPVC/CPVC (Plastic Ball Valve) là thiết bị dùng để đóng mở hoặc điều tiết dòng chảy trong hệ thống đường ống bằng cách xoay một viên bi rỗng có lỗ xuyên tâm bên trong thân van.

Khi lỗ xuyên tâm của viên bi nằm song song với hướng dòng chảy, lưu chất được phép đi qua. Ngược lại, khi viên bi xoay 90 độ và lỗ bi vuông góc với dòng chảy, van sẽ đóng kín hoàn toàn.

Nhờ khả năng chống ăn mòn vượt trội, trọng lượng nhẹ và giá thành hợp lý, van bi nhựa hiện là một trong những loại van được sử dụng phổ biến nhất trong các hệ thống xử lý nước, hóa chất, hồ bơi, nuôi trồng thủy sản và công nghiệp.

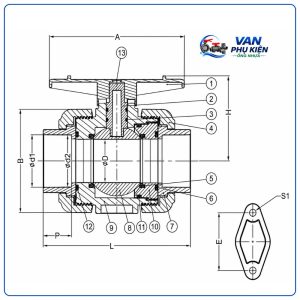

Cấu tạo van bi nhựa PVC/UPVC/CPVC

Van bi nhựa được thiết kế đơn giản nhưng có độ kín cao, gồm các bộ phận chính sau:

1. Thân van (Body)

• Chế tạo từ vật liệu PVC, UPVC hoặc CPVC.
• Chống ăn mòn hóa chất hiệu quả.
• Chịu được môi trường nước biển và nước thải.

2. Bi van (Ball)

• Có dạng hình cầu.
• Bên trong có lỗ xuyên tâm.
• Là bộ phận trực tiếp điều khiển dòng chảy.

3. Trục van (Stem)

• Kết nối tay gạt với bi van.
• Truyền chuyển động xoay.

4. Gioăng làm kín (Seat)

• Thường làm bằng PTFE, EPDM hoặc Viton.
• Tạo độ kín tuyệt đối.
• Giảm ma sát khi vận hành.

5. Tay gạt hoặc bộ truyền động

Dùng để đóng mở van bằng:

• Tay gạt.
• Tay quay.
• Bộ điều khiển điện.
• Bộ điều khiển khí nén.

6. Đầu nối

Tùy từng thiết kế:

• Nối ren.
• Nối rắc co.
• Mặt bích.

Nguyên lý hoạt động của van bi nhựa

Van bi hoạt động dựa trên chuyển động xoay của viên bi bên trong thân van.

Trạng thái mở

Khi tay gạt được xoay 90 độ sao cho lỗ xuyên tâm của viên bi song song với đường ống:

• Lưu chất đi qua dễ dàng.
• Tổn thất áp suất rất thấp.
• Lưu lượng đạt tối đa.

Trạng thái đóng

Khi tay gạt xoay 90 độ làm lỗ xuyên tâm vuông góc với dòng chảy:

• Dòng lưu chất bị chặn hoàn toàn.
• Độ kín gần như tuyệt đối.

Trạng thái điều tiết

Một số trường hợp van bi có thể được sử dụng để điều tiết lưu lượng. Tuy nhiên, van bi được thiết kế tối ưu cho chức năng đóng mở nhanh hơn là điều tiết liên tục.

Đặc điểm vật liệu PVC, UPVC và CPVC

PVC (Polyvinyl Chloride)

• Giá thành thấp.
• Chống ăn mòn tốt.
• Nhiệt độ làm việc từ 0°C đến 60°C.

UPVC (Unplasticized PVC)

• Độ cứng cao hơn PVC.
• Chịu áp lực tốt.
• Độ bền cơ học cao.
• Được sử dụng phổ biến trong hệ thống nước sạch.

CPVC (Chlorinated PVC)

• Chịu nhiệt độ lên đến 90°C.
• Chống hóa chất mạnh.
• Phù hợp môi trường công nghiệp khắc nghiệt.

Ưu điểm nổi bật của van bi nhựa PVC/UPVC/CPVC

Khả năng chống ăn mòn vượt trội

Không bị oxy hóa hay gỉ sét trong môi trường:

• Nước biển.
• Hóa chất.
• Axit.
• Kiềm.
• Nước thải.

Đóng mở nhanh

Chỉ cần xoay tay gạt 90 độ để đóng hoặc mở hoàn toàn.

Độ kín cao

Thiết kế bi van kết hợp gioăng PTFE giúp ngăn rò rỉ hiệu quả.

Trọng lượng nhẹ

Nhẹ hơn nhiều so với van gang, thép hoặc inox.

Giá thành hợp lý

Chi phí đầu tư thấp nhưng vẫn đáp ứng hiệu quả sử dụng cao.

Tổn thất áp suất thấp

Khi mở hoàn toàn, dòng chảy đi qua gần như không bị cản trở.

Dễ lắp đặt

Thiết kế nhỏ gọn, thao tác lắp đặt đơn giản.

Tuổi thọ cao

Làm việc ổn định trong nhiều năm nếu được lựa chọn đúng môi trường sử dụng.

Phân loại van bi nhựa

Theo vật liệu

Van bi nhựa PVC

Phù hợp hệ thống nước thông thường.

Van bi nhựa UPVC

Sử dụng phổ biến trong ngành nước sạch và xử lý nước.

Van bi nhựa CPVC

Dùng cho hóa chất và nhiệt độ cao.

Theo số ngã

Van bi nhựa 2 ngã

• Một cửa vào.
• Một cửa ra.
• Loại phổ biến nhất hiện nay.

Van bi nhựa 3 ngã

• Chuyển hướng dòng chảy.
• Trộn lưu chất.
• Điều phối dòng lưu chất.

Theo kiểu kết nối

Van bi nhựa nối ren

• Lắp đặt nhanh.
• Phù hợp kích thước nhỏ.

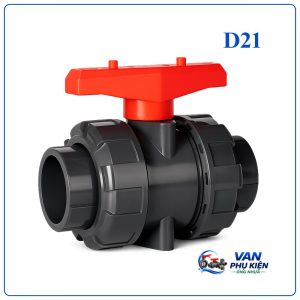

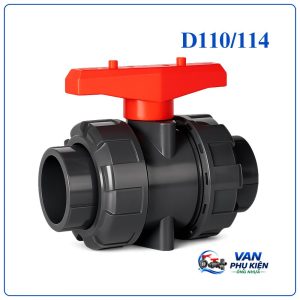

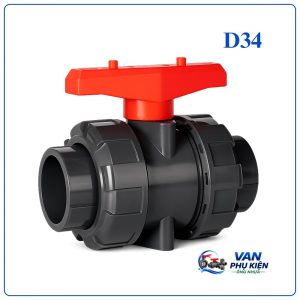

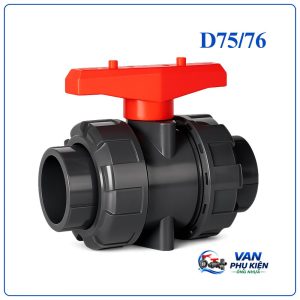

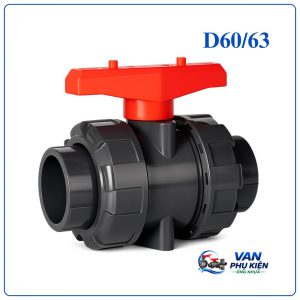

Van bi nhựa rắc co

• Dễ tháo lắp bảo trì.
• Được sử dụng rộng rãi nhất.

Van bi nhựa mặt bích

• Độ chắc chắn cao.
• Dùng cho hệ thống đường kính lớn.

Theo phương thức vận hành

Van bi nhựa tay gạt

• Phổ biến nhất.
• Giá thành thấp.

Van bi nhựa điều khiển điện

• Tự động hóa hoàn toàn.
• Điều khiển từ xa.

Van bi nhựa điều khiển khí nén

• Đóng mở nhanh.
• Phù hợp hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật van bi nhựa

Thông số	Giá trị
Kích thước	DN15 – DN200
Vật liệu thân	PVC, UPVC, CPVC
Gioăng làm kín	PTFE, EPDM, Viton
Áp lực làm việc	PN10, PN16
Nhiệt độ PVC	0°C ~ 60°C
Nhiệt độ UPVC	0°C ~ 60°C
Nhiệt độ CPVC	0°C ~ 90°C
Kiểu kết nối	Ren, Rắc co, Mặt bích
Điều khiển	Tay gạt, Điện, Khí nén

Ứng dụng thực tế của van bi nhựa PVC/UPVC/CPVC

Hệ thống xử lý nước sạch

• Nhà máy nước.
• Hệ thống RO.
• Trạm cấp nước.

Hệ thống xử lý nước thải

• Khu công nghiệp.
• Nhà máy xử lý nước thải.
• Trạm tái sử dụng nước.

Ngành hóa chất

• Hệ thống axit.
• Hệ thống kiềm.
• Dung môi công nghiệp.

Hồ bơi

• Hệ thống lọc tuần hoàn.
• Điều tiết dòng nước.

Nuôi trồng thủy sản

• Ao nuôi tôm.
• Hệ thống tuần hoàn nước biển.

Hệ thống tưới tiêu nông nghiệp

• Tưới nhỏ giọt.
• Tưới phun mưa.

Ngành thực phẩm và đồ uống

• Đường ống nước sạch.
• Hệ thống sản xuất thực phẩm.

So sánh van bi nhựa và van bi inox

Tiêu chí	Van bi nhựa	Van bi inox
Khả năng chống hóa chất	Rất tốt	Tốt
Trọng lượng	Nhẹ	Nặng
Giá thành	Thấp	Cao
Chịu nhiệt	Trung bình	Rất cao
Chịu áp lực	Trung bình	Cao
Chống ăn mòn	Xuất sắc	Tốt

Lưu ý khi lựa chọn van bi nhựa

Để lựa chọn sản phẩm phù hợp cần xác định:

• Kích thước đường ống.
• Nhiệt độ làm việc.
• Áp lực hệ thống.
• Loại lưu chất.
• Kiểu kết nối.
• Mức độ tự động hóa.

Đối với môi trường hóa chất mạnh hoặc nhiệt độ cao nên ưu tiên lựa chọn van bi nhựa CPVC để đảm bảo độ bền và hiệu quả vận hành lâu dài.

Địa chỉ cung cấp van bi nhựa PVC/UPVC/CPVC chính hãng

DTA Việt Nam là đơn vị chuyên nhập khẩu và phân phối van bi nhựa PVC, UPVC, CPVC chính hãng với đầy đủ chứng từ CO-CQ, đa dạng kích thước từ DN15 đến DN200, đáp ứng nhu cầu của các hệ thống xử lý nước, hóa chất và công nghiệp.

Sản phẩm được cam kết chính hãng, giá thành cạnh tranh, giao hàng toàn quốc và hỗ trợ kỹ thuật chuyên sâu.

Kết luận

Van bi nhựa PVC/UPVC/CPVC là giải pháp tối ưu cho các hệ thống dẫn nước và hóa chất nhờ khả năng chống ăn mòn cao, độ kín tốt, thao tác đóng mở nhanh và chi phí đầu tư hợp lý. Việc lựa chọn đúng vật liệu và kiểu kết nối sẽ giúp hệ thống vận hành ổn định, bền bỉ và tiết kiệm chi phí bảo trì trong thời gian dài.
