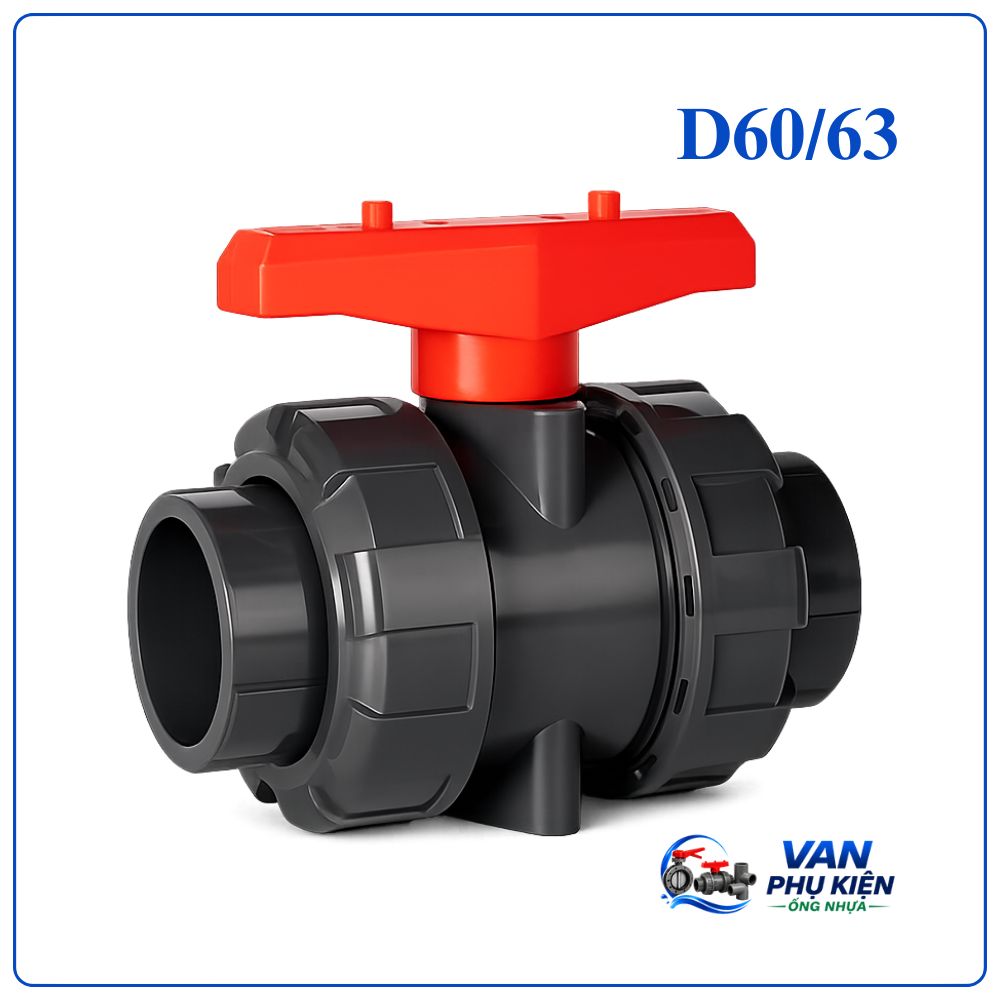

Van bi nhựa rắc co DN50 (Phi 60 – 2″)

Van Bi Nhựa Rắc Co DN50 (Phi 60 – 2 Inch) Là Gì?

Van bi nhựa rắc co DN50 là thiết bị đóng mở dòng chảy được lắp trên đường ống Phi 60 mm (2 inch). Sản phẩm được chế tạo từ nhựa PVC hoặc UPVC với thiết kế hai đầu rắc co, cho phép tháo lắp nhanh chóng khi bảo trì hoặc thay thế mà không cần cắt đường ống.

Thông Số Kỹ Thuật Van Bi Nhựa Rắc Co DN50

Thông số	Giá trị
Tên sản phẩm	Van bi nhựa rắc co PVC/UPVC
Kích thước danh nghĩa	DN50
Đường kính ngoài ống	Phi 60 mm
Kích thước inch	2″
Vật liệu thân	PVC, UPVC
Vật liệu bi van	PVC, UPVC
Gioăng làm kín	EPDM, PTFE
Kiểu kết nối	Rắc co hai đầu
Kiểu vận hành	Tay gạt
Áp suất làm việc	PN10 – PN16
Nhiệt độ làm việc	0°C đến 60°C
Môi trường sử dụng	Nước, hóa chất loãng, nước thải
Xuất xứ	Đài Loan, Trung Quốc, Hàn Quốc…

Ưu Điểm Của Van Bi Nhựa Rắc Co DN50

Tháo Lắp Thuận Tiện

Kết cấu rắc co giúp việc thay thế hoặc bảo dưỡng van diễn ra nhanh chóng mà không ảnh hưởng đến hệ thống đường ống hiện hữu.

Chống Ăn Mòn Tốt

Nhựa PVC và UPVC có khả năng kháng axit, bazơ và nhiều loại hóa chất thông dụng, hạn chế tình trạng oxy hóa trong quá trình sử dụng.

Trọng Lượng Nhẹ

So với van gang hoặc van inox cùng kích thước, van nhựa DN50 nhẹ hơn đáng kể, giúp giảm chi phí vận chuyển và lắp đặt.

Đóng Mở Nhanh

Tay gạt vận hành theo cơ chế xoay 90 độ, cho phép đóng mở tức thời khi cần kiểm soát dòng lưu chất.

Giá Thành Hợp Lý

Chi phí đầu tư thấp hơn nhiều dòng van kim loại nhưng vẫn đáp ứng tốt các yêu cầu kỹ thuật trong hệ thống nước và hóa chất.

Cấu Tạo Van Bi Nhựa Rắc Co DN50

Van bi nhựa rắc co DN50 gồm các bộ phận chính:

• Thân van bằng PVC hoặc UPVC.
• Bi van có lỗ thông tâm.
• Trục van truyền động.
• Tay gạt đóng mở.
• Gioăng làm kín EPDM hoặc PTFE.
• Hai đầu rắc co kết nối đường ống.
• Đai siết và vòng đệm bảo vệ.

Item	Parts	Material	PCS
1	Handle	ABS	1
2	Stem	PVC/UPVC/CPVC	1
3	Stem O-ring	EPDM/VITON	2
4	Union Nut	UPVC/CPVC	2
5	Seat	PTFE	2
6	Seat O-ring	EPDM/VITON	1
7	Connector	PVC/UPVC/CPVC	2
8	Ball	UPVC/UPVC/CPVC	1
9	Body	PVC/UPVC/CPVC	1
10	Seat	PVC/UPVC/CPVC	1
11	Seat O-ring	EPDM/VITON	1
12	End O-ring	EPDM/VITON	1
13	Cap	ABS	1

Nguyên Lý Hoạt Động

Van hoạt động dựa trên chuyển động xoay của viên bi bên trong thân van.

• Khi tay gạt song song với đường ống, lỗ trên bi van trùng với hướng dòng chảy, lưu chất đi qua dễ dàng.
• Khi tay gạt vuông góc với đường ống, phần đặc của bi van chắn ngang dòng chảy và ngăn lưu chất lưu thông.

Cơ chế vận hành đơn giản giúp giảm tổn thất áp suất và tăng độ kín cho hệ thống.

Ứng Dụng Của Van Bi Nhựa Rắc Co DN50

Van bi nhựa rắc co DN50 được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sinh hoạt.
• Nhà máy xử lý nước sạch.
• Hệ thống xử lý nước thải.
• Đường ống dẫn hóa chất.
• Hệ thống RO công nghiệp.
• Trang trại nuôi trồng thủy sản.
• Hệ thống tưới tiêu tự động.
• Nhà máy thực phẩm và đồ uống.
• Dây chuyền sản xuất công nghiệp sử dụng đường ống nhựa.

Hướng Dẫn Lắp Đặt Van Bi Nhựa Rắc Co DN50

Bước 1: Kiểm Tra Thiết Bị

Đảm bảo van không bị nứt, cong vênh hoặc hư hỏng trong quá trình vận chuyển.

Bước 2: Vệ Sinh Đầu Ống

Làm sạch bề mặt kết nối để đảm bảo độ kín sau khi lắp đặt.

Bước 3: Kết Nối Hai Đầu Rắc Co

Tiến hành lắp các đầu nối vào đường ống theo tiêu chuẩn kỹ thuật.

Bước 4: Lắp Thân Van

Đưa thân van vào vị trí giữa hai đầu nối và siết chặt đai rắc co.

Bước 5: Kiểm Tra Vận Hành

Đóng mở thử nhiều lần và kiểm tra khả năng làm kín trước khi đưa hệ thống vào hoạt động.

So Sánh Van Bi Nhựa Rắc Co DN50 Và Van Bi Nhựa Dán Keo DN50

Tiêu chí	Van bi nhựa rắc co DN50	Van bi nhựa dán keo DN50
Kiểu kết nối	Rắc co tháo rời	Dán keo cố định
Bảo trì	Dễ dàng	Khó khăn hơn
Thay thế thiết bị	Không cần cắt ống	Thường phải cắt ống
Tính linh hoạt	Cao	Thấp
Chi phí đầu tư	Cao hơn	Thấp hơn
Thời gian sửa chữa	Nhanh	Tốn nhiều thời gian
Hệ thống phù hợp	Công nghiệp, xử lý nước	Dân dụng, hệ thống cố định
Tuổi thọ khai thác	Cao	Phụ thuộc chất lượng mối dán

Bảng kích thước Van Bi Nhựa Rắc Co DN50

SIZE	D	ANSI		DIN		JIS		CNS
		d1	d2	d1	d2	d1	d2	d1	d2
15(1/2′)	15	21.54	21.23	20.30	20.10	22.40	21.73	22.40	21.90
20(3/4′)	20	26.87	26.57	25.30	25.10	26.45	25.69	26.40	25.90
25(1′)	25	33.65	33.27	32.30	32.10	32.55	31.70	34.50	33.90
32(1-1/4′)	32	42.42	42.04	40.30	40.10	38.60	37.65	42.50	41.90
40(1-1/2″)	40	48.56	48.11	50.30	50.10	48.70	47.74	48.60	47.90
50(2″)	50	60.63	60.17	63.30	63.10	60.80	59.78	60.60	59.90
65(2-1/2″)	65	73.38	72.85	75.30	75.10	76.60	75.68	76.70	75.90
80(3′)	80	89.31	88.70	90.40	90.10	89.60	88.55	89.70	88.90
100(4″)	100	114.76	114.10	110.40	110.10	114.70	113.60	115.00	113.80

Địa Chỉ Mua Van Bi Nhựa Rắc Co DN50 Uy Tín

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là đơn vị chuyên cung cấp các dòng van nhựa PVC, UPVC chính hãng với đầy đủ kích thước từ DN15 đến DN100. Sản phẩm có đầy đủ chứng từ CO-CQ, đa dạng xuất xứ và đáp ứng nhu cầu của hệ thống cấp nước, xử lý nước thải, hóa chất và sản xuất công nghiệp trên toàn quốc.

DTA Việt Nam cam kết tư vấn đúng nhu cầu sử dụng, hỗ trợ kỹ thuật lắp đặt và cung cấp mức giá cạnh tranh cho mọi dự án.
