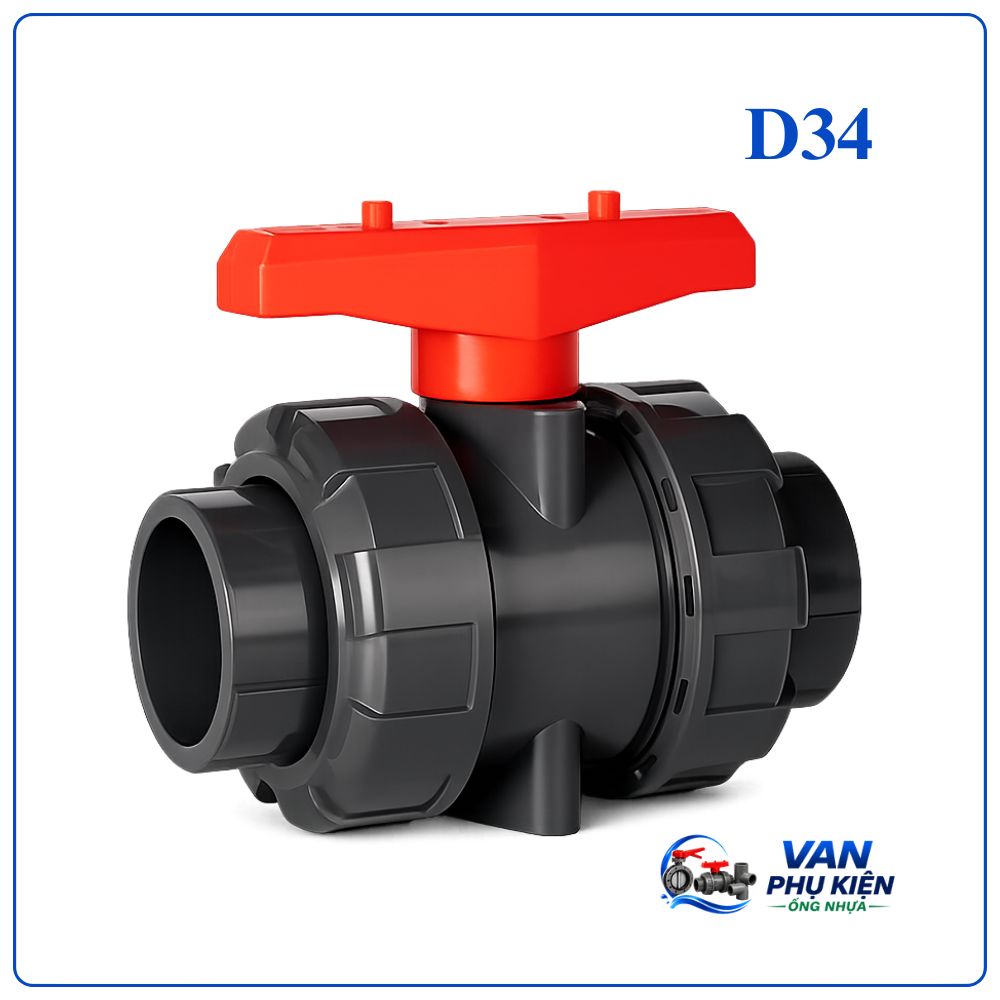

Van bi nhựa rắc co DN25 (Phi 34 – 1″)

Van bi nhựa rắc co DN25 (Phi 34 – 1 Inch) là gì?

Van bi nhựa rắc co DN25 là thiết bị dùng để đóng ngắt dòng lưu chất trên đường ống Phi 34 (1 Inch). Van được chế tạo từ nhựa PVC hoặc UPVC, vận hành bằng tay gạt và sử dụng kiểu kết nối rắc co giúp tháo lắp thuận tiện khi cần bảo trì hoặc thay thế.

Ưu điểm nổi bật của van bi nhựa rắc co DN25

• Chống ăn mòn tốt trong môi trường nước và hóa chất.
• Kết cấu gọn nhẹ, dễ thi công lắp đặt.
• Thao tác đóng mở nhanh chóng.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Không bị gỉ sét trong quá trình sử dụng.
• Dễ dàng tháo rời để kiểm tra hoặc vệ sinh.
• Phù hợp với nhiều hệ thống đường ống nhựa.
• Chi phí sử dụng và bảo trì thấp.

Thông số kỹ thuật van bi nhựa rắc co DN25

Thông số	Giá trị
Kích thước danh nghĩa	DN25
Đường kính tương ứng	Phi 34
Kích thước Inch	1 Inch
Vật liệu thân	PVC, UPVC
Vật liệu bi	PVC, UPVC
Gioăng làm kín	PTFE, EPDM
Kiểu vận hành	Tay gạt
Kiểu kết nối	Rắc co
Áp suất làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Xuất xứ	Đài Loan, Trung Quốc…

Cấu tạo van bi nhựa rắc co DN25 PVC/UPVC

• Thân van: Thân van được đúc từ nhựa PVC hoặc UPVC chất lượng cao, có khả năng chịu ăn mòn và thích nghi tốt với nhiều môi trường làm việc khác nhau.
• Bi van: Bi van là bộ phận chính thực hiện chức năng đóng mở. Bên trong bi được khoan lỗ xuyên tâm giúp lưu chất lưu thông khi van ở trạng thái mở.
• Trục điều khiển: Trục van liên kết giữa tay gạt và bi van, đảm bảo quá trình truyền động diễn ra ổn định và chính xác.
• Gioăng làm kín: Được chế tạo từ vật liệu PTFE hoặc EPDM, có nhiệm vụ tạo độ kín giữa các chi tiết tiếp xúc và ngăn chặn hiện tượng rò rỉ.
• Tay gạt vận hành: Tay gạt giúp người sử dụng điều khiển van dễ dàng bằng thao tác xoay đơn giản.
• Đầu nối rắc co: Đầu nối rắc co được thiết kế để thuận tiện cho việc tháo lắp mà không làm ảnh hưởng đến các đoạn ống liền kề.
• Vòng siết rắc co: Có nhiệm vụ cố định các đầu nối với thân van, đảm bảo liên kết chắc chắn trong quá trình vận hành.

Item	Parts	Material	PCS
1	Handle	ABS	1
2	Stem	PVC/UPVC/CPVC	1
3	Stem O-ring	EPDM/VITON	2
4	Union Nut	UPVC/CPVC	2
5	Seat	PTFE	2
6	Seat O-ring	EPDM/VITON	1
7	Connector	PVC/UPVC/CPVC	2
8	Ball	UPVC/UPVC/CPVC	1
9	Body	PVC/UPVC/CPVC	1
10	Seat	PVC/UPVC/CPVC	1
11	Seat O-ring	EPDM/VITON	1
12	End O-ring	EPDM/VITON	1
13	Cap	ABS	1

Bảng kích thước van bi nhựa rắc co DN25

SIZE	D	ANSI		DIN		JIS		CNS
		d1	d2	d1	d2	d1	d2	d1	d2
15(1/2′)	15	21.54	21.23	20.30	20.10	22.40	21.73	22.40	21.90
20(3/4′)	20	26.87	26.57	25.30	25.10	26.45	25.69	26.40	25.90
25(1′)	25	33.65	33.27	32.30	32.10	32.55	31.70	34.50	33.90
32(1-1/4′)	32	42.42	42.04	40.30	40.10	38.60	37.65	42.50	41.90
40(1-1/2″)	40	48.56	48.11	50.30	50.10	48.70	47.74	48.60	47.90
50(2″)	50	60.63	60.17	63.30	63.10	60.80	59.78	60.60	59.90
65(2-1/2″)	65	73.38	72.85	75.30	75.10	76.60	75.68	76.70	75.90
80(3′)	80	89.31	88.70	90.40	90.10	89.60	88.55	89.70	88.90
100(4″)	100	114.76	114.10	110.40	110.10	114.70	113.60	115.00	113.80

Nguyên lý hoạt động

Van bi nhựa rắc co DN25 hoạt động theo nguyên lý xoay bi van bên trong thân.

Khi tay gạt được xoay:

• Bi van mở theo hướng dòng chảy, lưu chất đi qua tự do.
• Bi van xoay vuông góc với đường ống, dòng chảy bị ngăn lại hoàn toàn.

Thiết kế này giúp van có khả năng đóng mở nhanh và giảm tổn thất áp suất trên đường ống.

Thông số kỹ thuật van bi nhựa rắc co DN25

Ứng dụng của van bi nhựa rắc co DN25

Van bi nhựa rắc co DN25 được sử dụng trong nhiều hệ thống khác nhau như:

• Hệ thống cấp nước dân dụng.
• Hệ thống xử lý nước sạch.
• Hệ thống lọc nước công nghiệp.
• Đường ống dẫn hóa chất.
• Hệ thống hồ bơi.
• Hệ thống tưới tiêu tự động.
• Nhà máy chế biến thực phẩm và đồ uống.
• Hệ thống nuôi trồng thủy sản.

So sánh van bi nhựa rắc co DN25 và van bi nhựa dán keo DN25

Tiêu chí	Van bi nhựa rắc co DN25	Van bi nhựa dán keo DN25
Phương thức kết nối	Rắc co tháo rời	Dán keo cố định
Khả năng bảo trì	Dễ dàng tháo lắp	Khó tháo lắp
Thay thế sản phẩm	Không cần cắt ống	Thường phải cắt bỏ đoạn ống
Tái sử dụng	Có thể tái sử dụng	Không tái sử dụng
Thời gian sửa chữa	Nhanh	Tốn nhiều thời gian hơn
Chi phí đầu tư	Cao hơn	Thấp hơn
Tính linh hoạt	Cao	Thấp
Độ bền kết nối	Cao	Cao nếu thi công đúng kỹ thuật
Phạm vi ứng dụng	Hệ thống cần bảo dưỡng định kỳ	Hệ thống cố định lâu dài

DTA Việt Nam – Đơn vị cung cấp van bi nhựa rắc co DN25 uy tín

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM hiện là đơn vị phân phối đa dạng các dòng van nhựa PVC/UPVC phục vụ cho ngành nước, xử lý môi trường và công nghiệp.

Khi mua hàng tại DTA Việt Nam, khách hàng được:

• Tư vấn lựa chọn đúng chủng loại van theo nhu cầu sử dụng.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.
• Cung cấp đầy đủ CO-CQ và hóa đơn VAT.
• Chính sách giá cạnh tranh cho dự án và đại lý.
• Giao hàng nhanh trên phạm vi toàn quốc.
