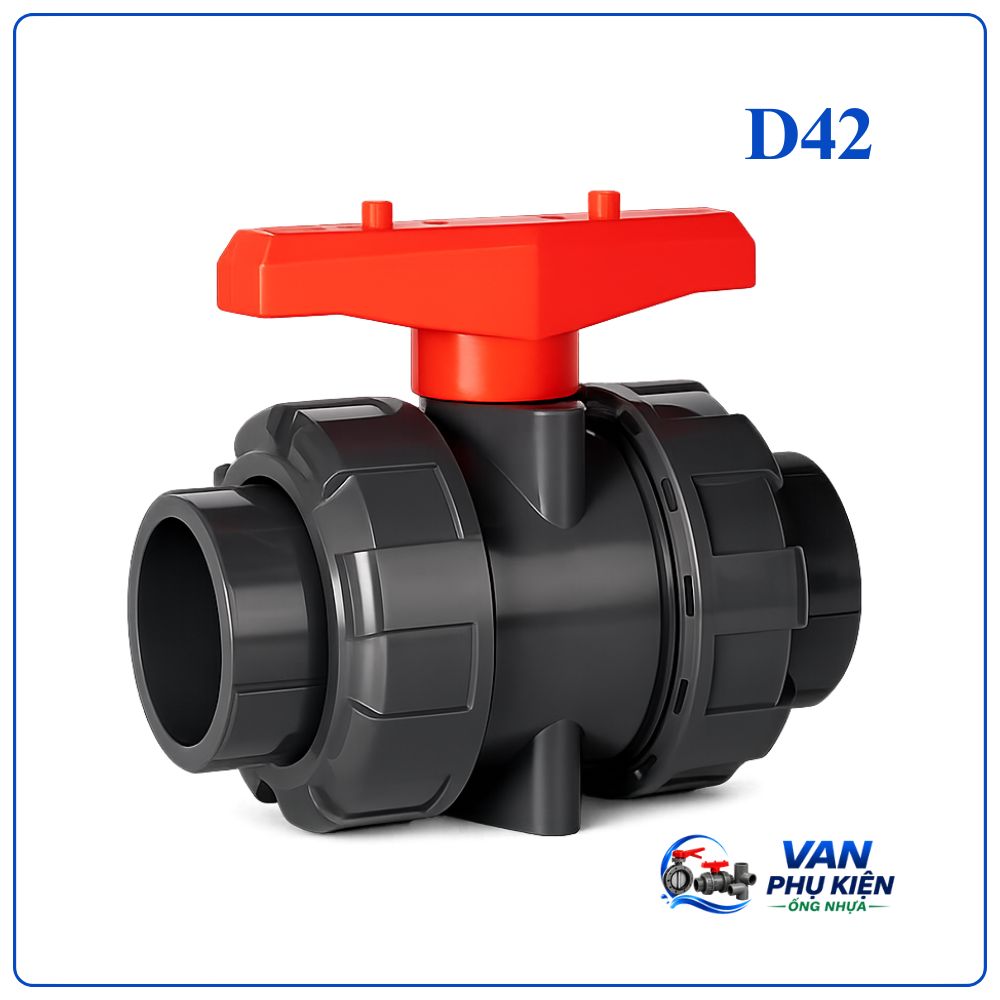

Van bi nhựa rắc co DN32 (Phi 42 – 1.1/4″)

Van bi nhựa rắc co DN32 (Phi 42 – 1.1/4 Inch) là gì?

Van bi nhựa rắc co DN32 là thiết bị đóng mở lưu chất được lắp đặt trên đường ống Phi 42 (1.1/4 Inch). Sản phẩm được chế tạo từ nhựa PVC hoặc UPVC, sử dụng tay gạt điều khiển và kết nối rắc co giúp thuận tiện cho việc tháo lắp, bảo trì trong quá trình sử dụng.

Ưu điểm nổi bật của van bi nhựa rắc co DN32

• Khả năng chống ăn mòn và chống hóa chất tốt.
• Đóng mở nhanh bằng thao tác xoay tay gạt.
• Thiết kế rắc co giúp thay thế và bảo dưỡng dễ dàng.
• Trọng lượng nhẹ hơn nhiều so với van kim loại.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Không bị oxy hóa trong môi trường ẩm ướt.
• Hoạt động ổn định trong thời gian dài.
• Phù hợp với nhiều hệ thống đường ống PVC và UPVC.

Thông số kỹ thuật van bi nhựa rắc co DN32

Thông số	Giá trị
Kích thước danh nghĩa	DN32
Đường kính tương ứng	Phi 42
Kích thước Inch	1.1/4 Inch
Vật liệu thân	PVC, UPVC
Vật liệu bi	PVC, UPVC
Gioăng làm kín	PTFE, EPDM
Kiểu vận hành	Tay gạt
Kiểu kết nối	Rắc co
Áp suất làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Xuất xứ	Đài Loan, Trung Quốc…

Cấu tạo van bi nhựa rắc co DN32 PVC/UPVC

Van bi nhựa rắc co DN32 được cấu thành từ nhiều bộ phận liên kết chặt chẽ nhằm đảm bảo hiệu quả vận hành và độ bền sử dụng.

1. Thân van: Là bộ phận chính tạo nên kết cấu của van, được sản xuất từ nhựa PVC hoặc UPVC có khả năng chịu ăn mòn và tác động của môi trường làm việc.
2. Bi van: Bi van có dạng hình cầu với lỗ thông bên trong. Khi bi xoay theo các vị trí khác nhau sẽ tạo ra trạng thái đóng hoặc mở dòng chảy.
3. Trục van: Trục van liên kết giữa tay gạt và bi van, giúp truyền động chính xác trong quá trình vận hành.
4. Gioăng làm kín: Được chế tạo từ PTFE hoặc EPDM, có nhiệm vụ ngăn ngừa rò rỉ và duy trì độ kín của van.
5. Tay gạt điều khiển: Cho phép người sử dụng thực hiện thao tác đóng mở nhanh chóng, nhẹ nhàng và thuận tiện.
6. Đầu rắc co: Hai đầu rắc co được thiết kế để kết nối với đường ống, đồng thời hỗ trợ tháo rời van mà không cần tác động đến hệ thống xung quanh.
7. Vòng đệm và đai siết: Giúp gia tăng độ kín khít và đảm bảo sự ổn định cho các mối liên kết trong quá trình hoạt động.

Item	Parts	Material	PCS
1	Handle	ABS	1
2	Stem	PVC/UPVC/CPVC	1
3	Stem O-ring	EPDM/VITON	2
4	Union Nut	UPVC/CPVC	2
5	Seat	PTFE	2
6	Seat O-ring	EPDM/VITON	1
7	Connector	PVC/UPVC/CPVC	2
8	Ball	UPVC/UPVC/CPVC	1
9	Body	PVC/UPVC/CPVC	1
10	Seat	PVC/UPVC/CPVC	1
11	Seat O-ring	EPDM/VITON	1
12	End O-ring	EPDM/VITON	1
13	Cap	ABS	1

Nguyên lý hoạt động

Van bi nhựa rắc co DN32 hoạt động thông qua chuyển động xoay của viên bi bên trong thân van.

Khi tay gạt xoay 90°:

• Lỗ thông của bi nằm cùng hướng với đường ống: van mở hoàn toàn.
• Lỗ thông vuông góc với đường ống: van đóng hoàn toàn.

Cơ chế này giúp kiểm soát dòng chảy hiệu quả và giảm thiểu tổn thất áp lực.

Ứng dụng của van bi nhựa rắc co DN32

Van bi nhựa rắc co DN32 được sử dụng rộng rãi trong:

• Hệ thống cấp nước sinh hoạt.
• Hệ thống xử lý nước công nghiệp.
• Hệ thống tuần hoàn nước làm mát.
• Đường ống hóa chất có tính ăn mòn.
• Hệ thống lọc nước RO.
• Nhà máy chế biến thực phẩm và đồ uống.
• Hệ thống hồ bơi và cảnh quan nước.
• Hệ thống nuôi trồng thủy sản.

Bảng kích thước van bi nhựa rắc co DN32

SIZE	D	ANSI		DIN		JIS		CNS
		d1	d2	d1	d2	d1	d2	d1	d2
15(1/2′)	15	21.54	21.23	20.30	20.10	22.40	21.73	22.40	21.90
20(3/4′)	20	26.87	26.57	25.30	25.10	26.45	25.69	26.40	25.90
25(1′)	25	33.65	33.27	32.30	32.10	32.55	31.70	34.50	33.90
32(1-1/4′)	32	42.42	42.04	40.30	40.10	38.60	37.65	42.50	41.90
40(1-1/2″)	40	48.56	48.11	50.30	50.10	48.70	47.74	48.60	47.90
50(2″)	50	60.63	60.17	63.30	63.10	60.80	59.78	60.60	59.90
65(2-1/2″)	65	73.38	72.85	75.30	75.10	76.60	75.68	76.70	75.90
80(3′)	80	89.31	88.70	90.40	90.10	89.60	88.55	89.70	88.90
100(4″)	100	114.76	114.10	110.40	110.10	114.70	113.60	115.00	113.80

So sánh van bi nhựa rắc co DN32 và van bi nhựa dán keo DN32

Tiêu chí	Van bi nhựa rắc co DN32	Van bi nhựa dán keo DN32
Hình thức kết nối	Rắc co tháo rời	Dán keo cố định
Khả năng tháo lắp	Rất thuận tiện	Khó tháo rời
Bảo trì định kỳ	Dễ thực hiện	Tốn nhiều công sức
Thay mới sản phẩm	Không cần cắt ống	Thường phải cắt và nối lại
Tính linh hoạt	Cao	Thấp
Khả năng tái sử dụng	Có	Không
Chi phí đầu tư ban đầu	Cao hơn	Thấp hơn
Chi phí bảo dưỡng lâu dài	Thấp hơn	Cao hơn
Hệ thống phù hợp	Hệ thống cần kiểm tra thường xuyên	Hệ thống lắp đặt cố định
