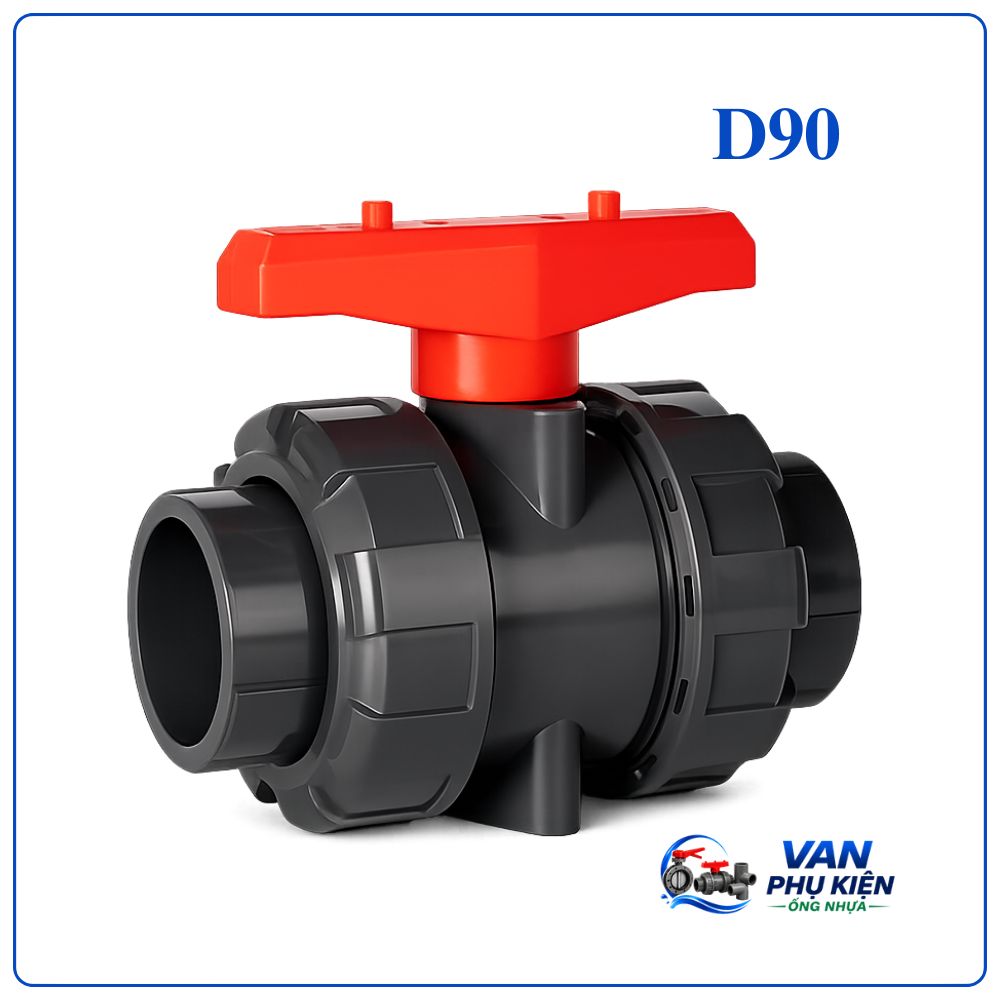

Van bi nhựa rắc co DN80 (Phi 90 – 3″)

Van Bi Nhựa Rắc Co DN80 (Phi 90 – 3 Inch) Là Gì?

Van bi nhựa rắc co DN80 là thiết bị kiểm soát lưu lượng được sử dụng trên đường ống Phi 90 mm (3 inch). Với thiết kế bi xoay bên trong thân van và hai đầu kết nối dạng rắc co, sản phẩm cho phép cô lập hoặc cấp lưu chất nhanh chóng trong quá trình vận hành hệ thống.

Dòng van này thường xuất hiện trong các công trình có lưu lượng trung bình đến lớn như hệ thống cấp thoát nước công nghiệp, trạm xử lý nước tập trung, hệ thống tuần hoàn và dây chuyền sản xuất sử dụng đường ống nhựa PVC hoặc UPVC.

Thông Số Kỹ Thuật Van Bi Nhựa Rắc Co DN80

Thông số	Giá trị
Tên sản phẩm	Van bi nhựa rắc co PVC/UPVC
Kích thước danh nghĩa	DN80
Đường kính ngoài ống	Phi 90 mm
Kích thước inch	3″
Vật liệu chế tạo	PVC, UPVC
Kiểu kết nối	Rắc co hai đầu
Phương thức vận hành	Tay gạt
Áp lực làm việc	PN10 – PN16
Nhiệt độ làm việc	0°C đến 60°C
Vật liệu làm kín	EPDM, PTFE
Môi trường sử dụng	Nước, nước thải, hóa chất
Tiêu chuẩn kết nối	DIN, ANSI, JIS
Xuất xứ	Đài Loan, Trung Quốc, Hàn Quốc…

Điểm Nổi Bật Của Van Bi Nhựa Rắc Co DN80

Phù Hợp Với Hệ Thống Đường Ống Chính

Kích thước DN80 thường được lắp đặt trên các tuyến ống phân phối chính, nơi cần kiểm soát lượng lưu chất lớn và yêu cầu độ ổn định cao.

Hạn Chế Bám Cặn

Bề mặt nhựa có độ nhẵn tốt giúp giảm hiện tượng đóng cặn bên trong đường ống, đặc biệt trong các hệ thống xử lý nước.

Không Dẫn Điện

Vật liệu PVC/UPVC không dẫn điện, phù hợp với nhiều môi trường sản xuất có yêu cầu cách điện hoặc chống ăn mòn điện hóa.

Vận Hành Êm Ái

Bi van được gia công chính xác, giúp quá trình đóng mở nhẹ nhàng và hạn chế rung động trong đường ống.

Dễ Dàng Thay Thế Linh Kiện

Khi cần kiểm tra hoặc sửa chữa, người vận hành có thể tháo rời van khỏi hệ thống mà không làm ảnh hưởng đến các thiết bị xung quanh.

Cấu Tạo Van Bi Nhựa Rắc Co DN80

Một bộ van hoàn chỉnh bao gồm:

• Thân van nhựa chịu áp lực.
• Bi van dạng Full Port.
• Trục truyền động.
• Tay gạt điều khiển.
• Bộ gioăng chống rò rỉ.
• Đai ốc rắc co.
• Vòng đệm bảo vệ.
• Các chi tiết cố định và khóa liên kết.

Item	Parts	Material	PCS
1	Handle	ABS	1
2	Stem	PVC/UPVC/CPVC	1
3	Stem O-ring	EPDM/VITON	2
4	Union Nut	UPVC/CPVC	2
5	Seat	PTFE	2
6	Seat O-ring	EPDM/VITON	1
7	Connector	PVC/UPVC/CPVC	2
8	Ball	UPVC/UPVC/CPVC	1
9	Body	PVC/UPVC/CPVC	1
10	Seat	PVC/UPVC/CPVC	1
11	Seat O-ring	EPDM/VITON	1
12	End O-ring	EPDM/VITON	1
13	Cap	ABS	1

Cơ Chế Hoạt Động

Van bi nhựa DN80 hoạt động bằng cách xoay viên bi có lỗ xuyên tâm bên trong thân van.

• Khi lỗ bi nằm cùng hướng với đường ống, dòng lưu chất lưu thông tự do.
• Khi xoay tay gạt 90 độ, phần đặc của viên bi che kín tiết diện dòng chảy và ngăn hoàn toàn lưu chất đi qua.

Nhờ kết cấu đơn giản, van có thời gian phản hồi nhanh và ít phát sinh sự cố cơ khí.

Các Lĩnh Vực Ứng Dụng

Van bi nhựa rắc co DN80 được sử dụng trong nhiều ngành nghề khác nhau như:

• Nhà máy xử lý nước sinh hoạt.
• Hệ thống cấp nước khu công nghiệp.
• Hệ thống bể bơi và công viên nước.
• Trạm xử lý nước thải tập trung.
• Hệ thống dẫn dung dịch hóa chất.
• Dây chuyền sản xuất thực phẩm.
• Hệ thống tuần hoàn làm mát.
• Khu nuôi trồng thủy sản công nghiệp.
• Nhà máy sản xuất giấy và dệt nhuộm.

Một Số Lưu Ý Khi Lắp Đặt

Bố Trí Không Gian Thao Tác

Nên chừa khoảng trống xung quanh để thuận tiện cho việc xoay tay gạt và tháo rắc co khi cần bảo trì.

Tránh Tác Động Lực Quá Mức

Không sử dụng dụng cụ siết quá mạnh vì có thể làm biến dạng ren hoặc ảnh hưởng đến gioăng làm kín.

Kiểm Tra Hướng Dòng Chảy

Mặc dù van bi có thể lắp theo nhiều hướng, việc bố trí đồng nhất trên hệ thống sẽ giúp quản lý và vận hành thuận lợi hơn.

Chạy Thử Sau Khi Lắp

Tiến hành kiểm tra áp lực và khả năng đóng mở trước khi đưa hệ thống vào vận hành chính thức.

So Sánh Van Bi Nhựa Rắc Co DN80 Và Van Bi Nhựa Dán Keo DN80

Tiêu chí	Van bi nhựa rắc co DN80	Van bi nhựa dán keo DN80
Hình thức kết nối	Rắc co tháo rời	Dán keo cố định
Khả năng tháo lắp	Thuận tiện	Khó tháo rời
Bảo trì, bảo dưỡng	Nhanh chóng	Tốn nhiều thời gian
Thay thế van mới	Không cần cắt ống	Phải cắt bỏ đoạn ống cũ
Tính linh hoạt	Cao	Thấp
Chi phí đầu tư ban đầu	Cao hơn	Tiết kiệm hơn
Độ ổn định kết nối	Tốt	Tốt nếu thi công đúng kỹ thuật
Khả năng tái sử dụng	Có thể tháo lắp nhiều lần	Gần như không
Phù hợp với hệ thống	Công nghiệp, xử lý nước, hóa chất	Hệ thống cố định, ít bảo trì
Chi phí bảo trì lâu dài	Thấp	Cao hơn khi cần thay thế

Bảng kích thước Van Bi Nhựa Rắc Co DN80

SIZE	D	ANSI		DIN		JIS		CNS
		d1	d2	d1	d2	d1	d2	d1	d2
15(1/2′)	15	21.54	21.23	20.30	20.10	22.40	21.73	22.40	21.90
20(3/4′)	20	26.87	26.57	25.30	25.10	26.45	25.69	26.40	25.90
25(1′)	25	33.65	33.27	32.30	32.10	32.55	31.70	34.50	33.90
32(1-1/4′)	32	42.42	42.04	40.30	40.10	38.60	37.65	42.50	41.90
40(1-1/2″)	40	48.56	48.11	50.30	50.10	48.70	47.74	48.60	47.90
50(2″)	50	60.63	60.17	63.30	63.10	60.80	59.78	60.60	59.90
65(2-1/2″)	65	73.38	72.85	75.30	75.10	76.60	75.68	76.70	75.90
80(3′)	80	89.31	88.70	90.40	90.10	89.60	88.55	89.70	88.90
100(4″)	100	114.76	114.10	110.40	110.10	114.70	113.60	115.00	113.80

Địa Chỉ Mua Van Bi Nhựa Rắc Co DN80 Uy Tín

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp các dòng van bi nhựa PVC, UPVC DN80 chính hãng với nhiều lựa chọn về tiêu chuẩn kết nối và xuất xứ. Sản phẩm được kiểm tra chất lượng trước khi xuất kho, đáp ứng nhu cầu của các công trình cấp nước, xử lý nước thải, hóa chất và sản xuất công nghiệp.

DTA Việt Nam hỗ trợ tư vấn kỹ thuật, báo giá nhanh, giao hàng toàn quốc và cung cấp đầy đủ chứng từ CO-CQ theo yêu cầu của dự án.
