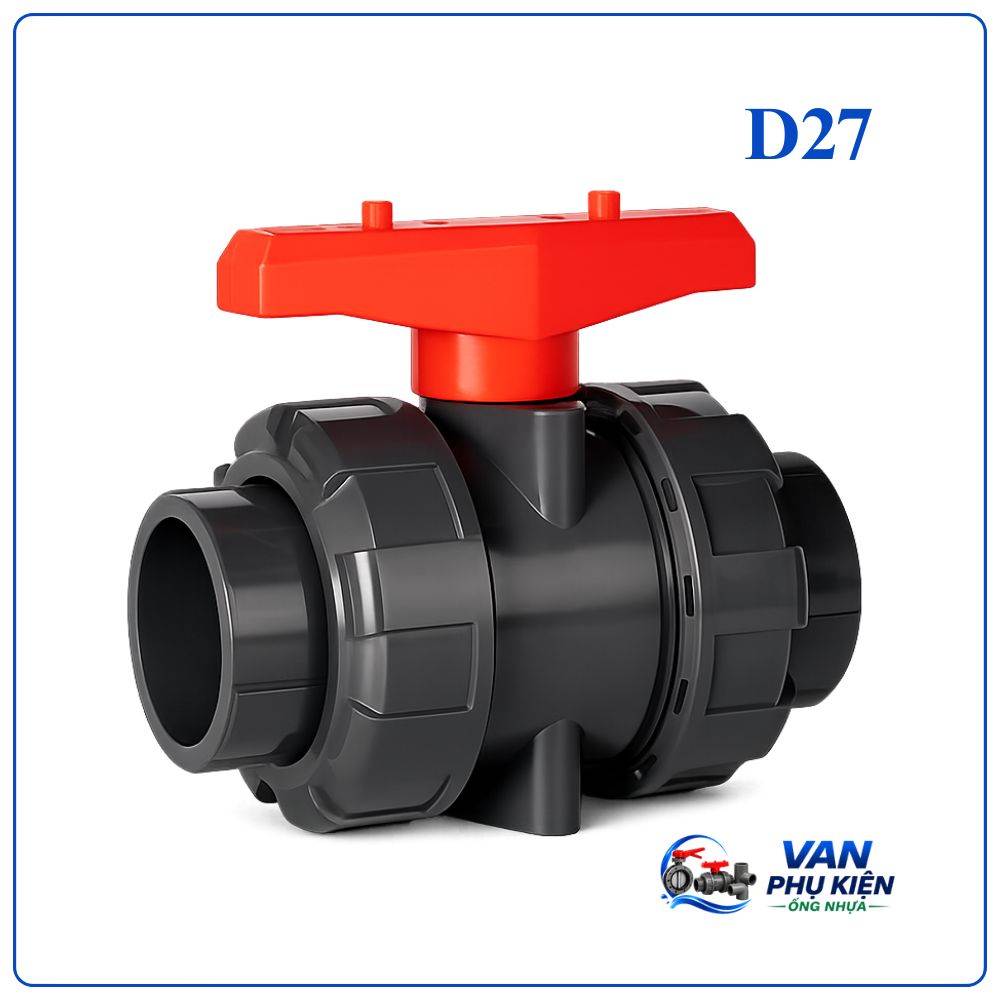

Van bi nhựa rắc co DN20 (Phi 27 – 3/4″)

Van bi nhựa rắc co DN20 (Phi 27 – 3/4 Inch) là gì?

Van bi nhựa rắc co DN20 là thiết bị đóng mở dòng chảy lắp đặt trên đường ống Phi 27 (3/4 Inch). Van được sản xuất từ nhựa PVC hoặc UPVC, sử dụng tay gạt điều khiển và kết nối rắc co giúp tháo lắp, bảo trì thuận tiện.

Ưu điểm nổi bật của van bi nhựa rắc co DN20

• Chống ăn mòn và chống hóa chất hiệu quả.
• Đóng mở nhanh chỉ với góc xoay 90°.
• Thiết kế rắc co dễ tháo lắp và thay thế.
• Trọng lượng nhẹ, thi công đơn giản.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Không bị oxy hóa trong môi trường ẩm ướt.
• Tuổi thọ sử dụng lâu dài.
• Chi phí vận hành và bảo dưỡng thấp.

Thông số kỹ thuật van bi nhựa rắc co DN20

Thông số	Giá trị
Kích thước danh nghĩa	DN20
Đường kính tương ứng	Phi 27
Kích thước Inch	3/4 Inch
Vật liệu thân	PVC, UPVC
Vật liệu bi	PVC, UPVC
Gioăng làm kín	PTFE, EPDM
Kiểu vận hành	Tay gạt
Kiểu kết nối	Rắc co
Áp suất làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Xuất xứ	Đài Loan, Trung Quốc…

Cấu tạo van bi nhựa rắc co DN20 PVC/UPVC

Van bi nhựa rắc co DN20 gồm các bộ phận chính sau:

• Thân van: Là bộ phận bao bọc toàn bộ kết cấu bên trong, được chế tạo từ nhựa PVC hoặc UPVC có khả năng chống ăn mòn và chịu được nhiều loại lưu chất khác nhau.
• Bi van: Bi van có dạng hình cầu với lỗ khoan xuyên tâm. Đây là bộ phận trực tiếp thực hiện chức năng đóng mở và điều tiết dòng chảy.
• Trục van: Trục van kết nối giữa tay gạt và bi van, giúp truyền lực từ bên ngoài vào bên trong để thực hiện thao tác đóng mở.
• Gioăng làm kín: Được sản xuất từ PTFE hoặc EPDM, có nhiệm vụ tạo độ kín giữa các chi tiết, ngăn ngừa hiện tượng rò rỉ lưu chất.
• Tay gạt: Là bộ phận điều khiển bằng tay, giúp người vận hành đóng hoặc mở van một cách nhanh chóng và thuận tiện.
• Đầu rắc co: Hai đầu rắc co được thiết kế dạng ren siết, cho phép tháo rời van khỏi hệ thống mà không cần cắt đường ống.
• Đai ốc siết rắc co: Có nhiệm vụ cố định các đầu nối với thân van, đảm bảo độ chắc chắn và ổn định trong quá trình làm việc.

Item	Parts	Material	PCS
1	Handle	ABS	1
2	Stem	PVC/UPVC/CPVC	1
3	Stem O-ring	EPDM/VITON	2
4	Union Nut	UPVC/CPVC	2
5	Seat	PTFE	2
6	Seat O-ring	EPDM/VITON	1
7	Connector	PVC/UPVC/CPVC	2
8	Ball	UPVC/UPVC/CPVC	1
9	Body	PVC/UPVC/CPVC	1
10	Seat	PVC/UPVC/CPVC	1
11	Seat O-ring	EPDM/VITON	1
12	End O-ring	EPDM/VITON	1
13	Cap	ABS	1

Nguyên lý hoạt động

Van bi nhựa rắc co DN20 hoạt động dựa trên chuyển động xoay của bi van bên trong thân van.

Khi tay gạt xoay 90°, bi van sẽ quay theo:

• Lỗ bi trùng với hướng dòng chảy: van mở hoàn toàn.
• Lỗ bi vuông góc với dòng chảy: van đóng hoàn toàn.

Nhờ cơ chế đơn giản này, van có khả năng đóng mở nhanh và tổn thất áp suất thấp.

Ứng dụng của van bi nhựa rắc co DN20

Van bi nhựa rắc co DN20 được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước dân dụng.
• Hệ thống lọc và xử lý nước.
• Đường ống dẫn hóa chất loãng.
• Hệ thống tưới tiêu tự động.
• Hồ cá, hồ thủy sinh.
• Dây chuyền sản xuất thực phẩm và đồ uống.
• Hệ thống xử lý nước RO.
• Các hệ thống đường ống PVC/UPVC công nghiệp.

Bảng kích thước van bi nhựa rắc co DN20

SIZE	D	ANSI		DIN		JIS		CNS
		d1	d2	d1	d2	d1	d2	d1	d2
15(1/2′)	15	21.54	21.23	20.30	20.10	22.40	21.73	22.40	21.90
20(3/4′)	20	26.87	26.57	25.30	25.10	26.45	25.69	26.40	25.90
25(1′)	25	33.65	33.27	32.30	32.10	32.55	31.70	34.50	33.90
32(1-1/4′)	32	42.42	42.04	40.30	40.10	38.60	37.65	42.50	41.90
40(1-1/2″)	40	48.56	48.11	50.30	50.10	48.70	47.74	48.60	47.90
50(2″)	50	60.63	60.17	63.30	63.10	60.80	59.78	60.60	59.90
65(2-1/2″)	65	73.38	72.85	75.30	75.10	76.60	75.68	76.70	75.90
80(3′)	80	89.31	88.70	90.40	90.10	89.60	88.55	89.70	88.90
100(4″)	100	114.76	114.10	110.40	110.10	114.70	113.60	115.00	113.80

So sánh van bi nhựa rắc co DN20 và van bi nhựa dán keo DN20

Tiêu chí	Van bi nhựa rắc co DN20	Van bi nhựa dán keo DN20
Kiểu kết nối	Rắc co tháo rời	Dán keo cố định
Tháo lắp bảo trì	Dễ dàng	Khó khăn
Thay thế van	Nhanh chóng	Thường phải cắt ống
Khả năng tái sử dụng	Có thể sử dụng nhiều lần	Không tái sử dụng
Chi phí đầu tư	Cao hơn	Thấp hơn
Chi phí sửa chữa	Tiết kiệm hơn	Tốn kém hơn
Độ linh hoạt	Cao	Thấp
Độ kín kết nối	Cao	Cao nếu thi công đúng kỹ thuật
Hệ thống phù hợp	Hệ thống cần bảo trì định kỳ	Hệ thống cố định lâu dài
