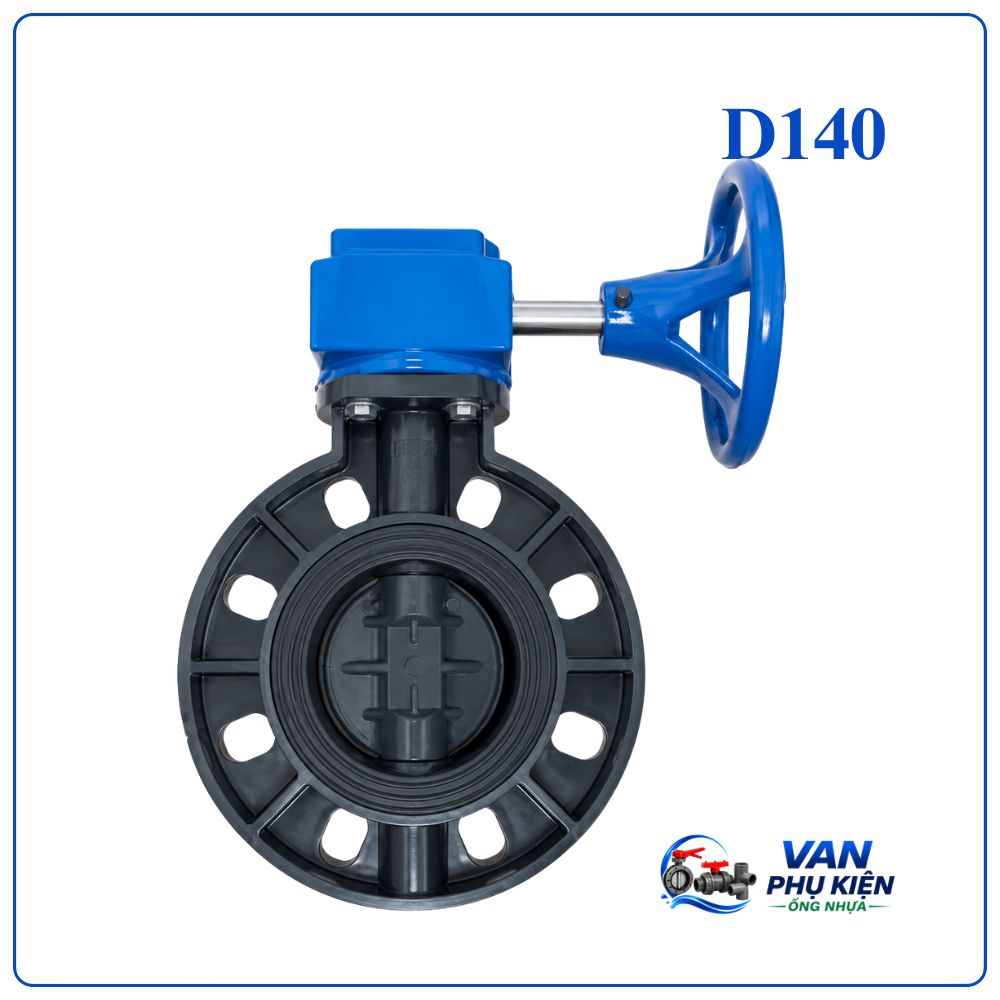

Van bướm tay quay nhựa DN125-D140

Cấu tạo van bướm nhựa tay quay

No	Name Of Parts	Materials	Qty
1	Body	UPVC , CPVC	1
2	Seat	NBR, EPDM	1
3	Disc	UPVC, CPVC	1
4	Screw	STEEL	4
5	Stem	STEEL , SUS304	1
6	O-ring	NBR EPDM FPM	2
7	Connector	STEEL	1
8	Grear Box	IRON	1
9	Handwheel	STEEL	1
10	Pin	STEEL	1

Bảng kích thước van bướm nhựa tay quay

DN	INCH	ՓD	PCD, ՓD1			Փd	L	L1	H1	H	N-Փe
DN	INCH	ՓD	DIN	ANSI	JIS	Փd	L	L1	H1	H	DIN	ANSI	JIS
80	3″	195	160	152	150	78	49	140	125	300	8*19	8*19	8*19
100	4″	225	180	191	175	101	55	140	140	340	8*19	8*19	8*19
125	5″	250	210	216	210	127	65	200	154	370	8*19	8*19	8*19
150	6″	280	240	241	240	151	70	200	165	395	8*23	8*23	8*23
200	8″	345	295	298	290	200	88	200	228	470	8*23	8*23	12*23
250	10″	400	350	362	355	255	101	210	258	535	12*25	12*25	12*25
300	12″	460	400	432	400	303	106	210	305	590	12*25	12*25	16*25
350	14″	510	450	476	445	338	110	280	325	678	16*25	12*29	16*25
400	16″	570	503	540	510	390	113	280	350	733	16*27	16*29	16*27
450	18″	607	553			420	113	280	390	810	20*26
500	20″	680	620			495	145	300	395	880	20*32
600	24″	800	725			600	162	300	553	1003	20*30
