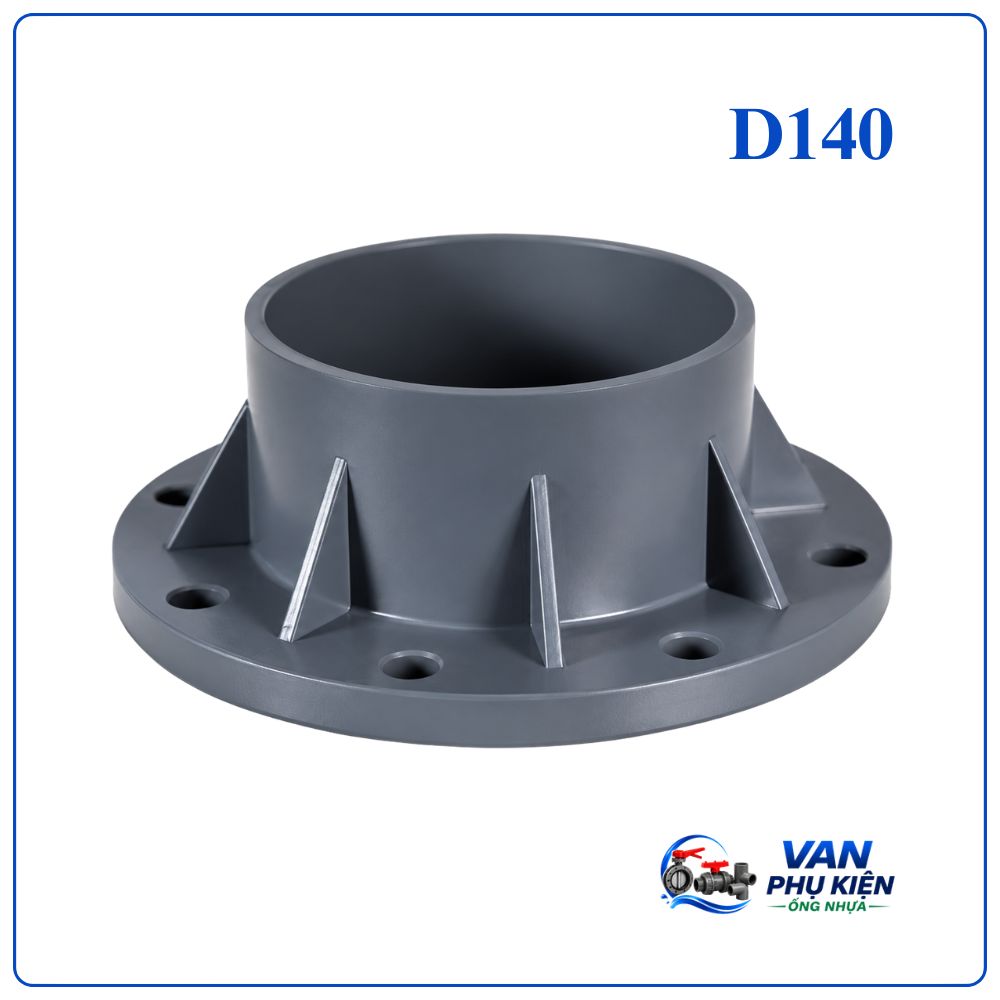

Mặt bích nhựa D140 (DN125 – 5″) PVC/UPVC

Mặt bích nhựa D140 (DN125 – 5″ – Phi 140) là gì?

Mặt bích nhựa D140 (DN125 – 5″ – Phi 140) là phụ kiện chuyên dùng để tạo điểm kết nối giữa đường ống nhựa và các thiết bị như van, máy bơm hoặc bồn chứa. Thiết kế dạng mặt bích giúp việc tháo rời, kiểm tra và thay thế thiết bị trở nên thuận tiện hơn so với các phương pháp kết nối cố định.

Trong đó:

• D140: Đường kính ngoài của ống tương thích là Phi 140mm.
• DN125: Kích thước danh nghĩa của hệ thống đường ống.
• 5″: Quy cách tương đương 5 inch theo tiêu chuẩn quốc tế.

Thông số kỹ thuật

Thông số	Giá trị
Sản phẩm	Mặt bích nhựa PVC/UPVC
Kích thước	D140
Đường kính danh nghĩa	DN125
Quy đổi	5 inch
Đường kính ngoài ống	Phi 140 mm
Vật liệu	PVC, UPVC
Áp suất làm việc	PN10 – PN16
Kiểu lắp đặt	Kết nối mặt bích
Nhiệt độ sử dụng	0°C đến 60°C
Môi trường	Nước, hóa chất, nước thải

Ưu điểm của mặt bích nhựa D140

Dễ tháo lắp thiết bị

Việc sử dụng mặt bích giúp quá trình bảo trì van hoặc máy bơm diễn ra nhanh chóng mà không cần cắt đường ống.

Phù hợp môi trường ăn mòn

PVC và UPVC có khả năng chống lại nhiều loại hóa chất, axit và kiềm loãng thường gặp trong công nghiệp.

Giảm chi phí bảo dưỡng

Không bị gỉ sét như vật liệu kim loại, từ đó hạn chế các chi phí sửa chữa phát sinh.

Khối lượng nhẹ

Giúp quá trình vận chuyển và thi công đơn giản hơn, đặc biệt đối với các hệ thống có kích thước lớn.

Cấu tạo mặt bích nhựa D140

Mặt bích nhựa D140 được chế tạo theo dạng đĩa tròn với:

• Lỗ trung tâm phù hợp cho ống Phi 140.
• Các lỗ bu-lông bố trí đồng đều quanh thân bích.
• Bề mặt tiếp xúc phẳng giúp tăng hiệu quả làm kín.
• Vật liệu PVC hoặc UPVC đúc nguyên khối.

Thiết kế này tạo độ ổn định cao khi làm việc trong hệ thống áp lực.

Size/Kích thước	Spec/Thông số						Working pressure  Áp lực
	D	d1	d2	L	h	n
ø60mm	165	110	125	55.5	40.5	4	PN10
ø75mm	185	130	145	58	51	4	PN10
ø90mm	195	150	160	63.5	57.5	8	PN10
ø110mm	225	180	/	85	64	8	PN10
ø125mm	250	210	220	81.5	69	8	PN10
ø140mm	255	200	220	102	78	8	PN10
ø160mm	285	240	/	111.5	88	8	PN10
ø200mm	338	295	/	141.5	108	8	PN10
ø250mm	395	350	/	151	131	12	PN10
ø280mm	405	350	/	169	147	12	PN10
ø315mm	445	400	/	182	164	12	PN10

Ứng dụng thực tế

Mặt bích nhựa D140 PVC/UPVC được sử dụng trong:

• Hệ thống cấp nước đô thị.
• Nhà máy xử lý nước sạch.
• Hệ thống xử lý nước thải tập trung.
• Đường ống dẫn hóa chất.
• Ngành nuôi trồng thủy sản.
• Hệ thống tưới tiêu quy mô lớn.
• Các dây chuyền sản xuất công nghiệp.

So sánh mặt bích nhựa D140 PVC – UPVC – PPR – cPVC – HPDE

Tiêu chí	uPVC / PVC	cPVC	PPR	HDPE
Đặc điểm nhựa	Nhựa cứng, màu xám/trắng, giá rẻ, dễ thi công.	Nhựa PVC đã clo hóa, chịu nhiệt và hóa chất vượt trội.	Nhựa chịu nhiệt cao, bề mặt trơn nhẵn, dẻo dai.	Nhựa dẻo, đàn hồi tốt, siêu bền, chống va đập.
Nhiệt độ làm việc	0°C – 45°C (Nước lạnh/thường).	Lên đến 93°C – 100°C.	0°C – 95°C (Nước nóng – lạnh).	-40°C – 60°C (Tốt ngoài trời, chống tia UV).
Khả năng chịu hóa chất	Tốt với axit/kiềm yếu.	Kháng tuyệt vời hầu hết axit, kiềm, hóa chất công nghiệp.	Tốt, dùng cho nước sạch hoặc hóa chất nhẹ.	Kháng hóa chất xuất sắc, chống ăn mòn.
Phương pháp nối	Dán keo hoặc dùng bích lồng.	Dán keo chuyên dụng hoặc ren.	Hàn nhiệt (hàn nóng chảy), rắc co, bích lồng.	Hàn nhiệt đối đầu, hàn điện trở hoặc bích lồng.
Ứng dụng chính	Cấp thoát nước, tưới tiêu, nuôi trồng thủy sản.	Hệ thống dẫn hóa chất nóng, xử lý nước thải công nghiệp.	Hệ thống dẫn nước nóng, lạnh dân dụng và công nghiệp.	Cấp nước chịu áp lực cao, đường ống ngầm, dẫn nước mưa.

Một số lưu ý khi sử dụng

• Chọn đúng kích thước D140 phù hợp với đường ống.
• Sử dụng gioăng chất lượng để đảm bảo độ kín.
• Siết bu-lông theo thứ tự đối xứng.
• Tránh va đập mạnh trong quá trình vận chuyển.
• Không sử dụng vượt quá áp suất và nhiệt độ khuyến nghị.

Nhà cung cấp mặt bích nhựa D140 uy tín

DTA Việt Nam là đơn vị chuyên phân phối các loại mặt bích nhựa PVC, UPVC, CPVC, PPR, HDPE cùng nhiều dòng van công nghiệp và phụ kiện đường ống chất lượng cao.

Lợi ích khi mua hàng tại DTA Việt Nam:

• Hàng hóa có nguồn gốc rõ ràng.
• Đầy đủ chứng từ CO, CQ.
• Tư vấn kỹ thuật tận tình.
• Giá tốt cho dự án và đại lý.
• Nguồn hàng ổn định, giao nhanh toàn quốc.

Kết luận

Mặt bích nhựa D140 (DN125 – 5″ – Phi 140) PVC/UPVC là giải pháp kết nối hiệu quả cho các hệ thống đường ống công nghiệp và dân dụng. Với ưu điểm bền bỉ, chống ăn mòn tốt, dễ bảo trì và chi phí hợp lý, sản phẩm đang được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.
