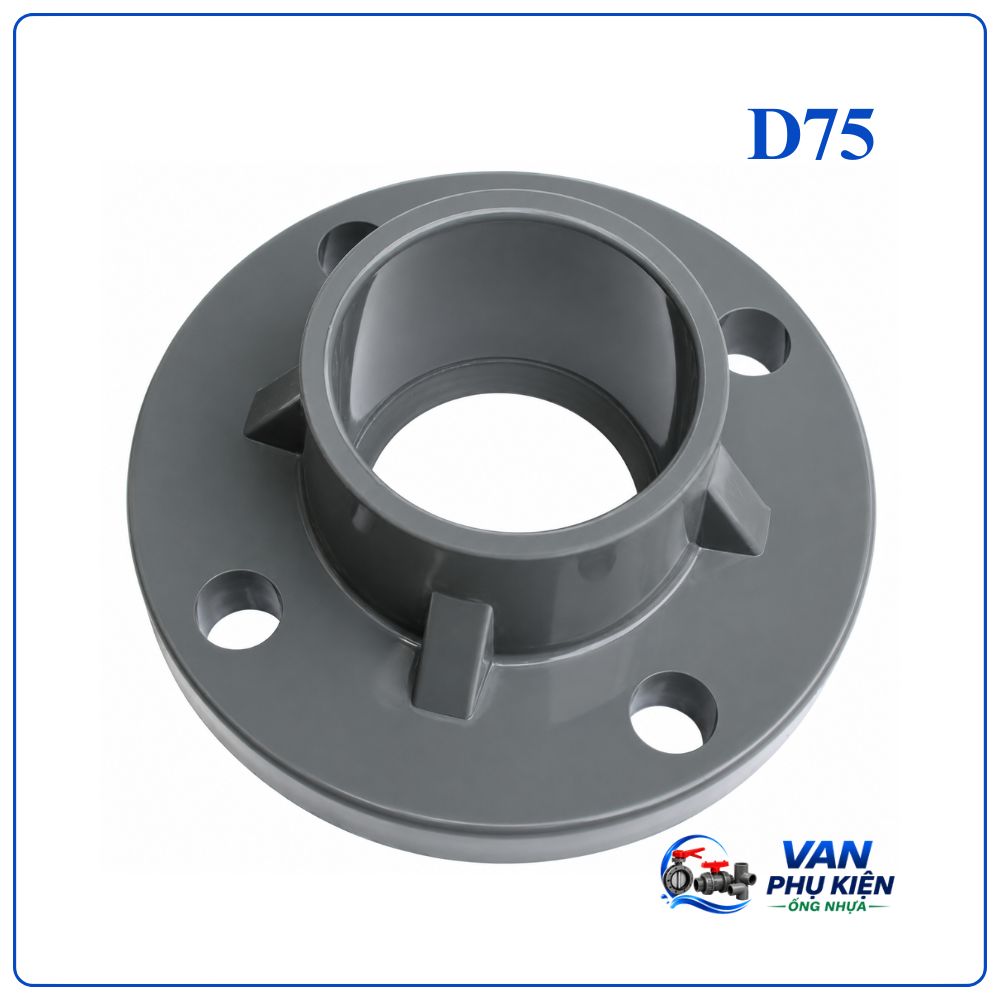

Mặt bích nhựa D75/76 (DN65 – 2.1/2″) PVC/UPVC

Tìm hiểu mặt bích nhựa D75/76 (DN65 – 2.1/2″) PVC/UPVC

Mặt bích nhựa D75/76 (DN65 – 2.1/2″) PVC/UPVC là phụ kiện kết nối được sử dụng để lắp ghép đường ống DN65 với các thiết bị như van công nghiệp, máy bơm, đồng hồ đo lưu lượng hoặc bồn chứa. Kiểu kết nối mặt bích giúp hệ thống dễ dàng tháo rời từng bộ phận khi cần kiểm tra hoặc thay thế.

Giải mã thông số:

• D75/76: Phù hợp với đường ống có đường kính ngoài từ 75mm đến 76mm.
• DN65: Đường kính danh nghĩa của đường ống.
• 2.1/2″: Kích thước tương đương 2.5 inch theo hệ inch.

Thông số kỹ thuật

Thông số	Giá trị
Tên sản phẩm	Mặt bích nhựa D75/76 PVC/UPVC
Kích thước	D75/76
Đường kính danh nghĩa	DN65
Quy đổi	2.1/2 inch
Chất liệu	PVC, UPVC
Phương thức kết nối	Mặt bích
Áp lực làm việc	PN10 – PN16
Nhiệt độ hoạt động	0°C đến 60°C
Môi trường	Nước sạch, nước thải, hóa chất

Ưu điểm nổi bật mặt bích nhựa D75/76

Tăng tính linh hoạt cho hệ thống

Mặt bích cho phép tháo lắp từng đoạn đường ống hoặc thiết bị mà không ảnh hưởng đến toàn bộ hệ thống.

Không bị ăn mòn

PVC và UPVC không bị oxy hóa khi tiếp xúc với nước hoặc môi trường có độ ẩm cao.

Tiết kiệm chi phí vận hành

Sản phẩm có tuổi thọ cao, ít phát sinh chi phí bảo dưỡng trong quá trình sử dụng.

Khả năng tương thích tốt

Có thể kết nối với nhiều loại van và thiết bị công nghiệp có cùng tiêu chuẩn mặt bích.

Cấu tạo mặt bích nhựa DN65

Hình dáng

• Vành đĩa tròn: Mặt bích có thiết kế dạng đĩa tròn dẹt, đúc liền khối hoặc cấu tạo rỗng.
• Tâm mặt bích:
  • Bích rỗng: Ở giữa đục lỗ bằng đường kính ngoài của ống để luồn ống nhựa, kết nối bằng keo dán (đối với uPVC) hoặc hàn nhiệt.
  • Bích mù (Bích đặc): Tâm đúc kín không có lỗ, dùng để chặn/bịt kín đầu cuối đường ống.
• Lỗ bắt bu-lông: Vành ngoài phân bổ đều các lỗ tròn (thường là 4 hoặc 8 lỗ tùy tiêu chuẩn) để luồn bu-lông, siết chặt hai mặt bích lại với nhau.

Các bộ phận phụ trợ đi kèm

• Gioăng làm kín (Ron cao su/Teflon): Đặt ở giữa hai mặt bích nhựa trước khi siết bu-lông để chống rò rỉ chất lỏng, khí.
• Bu-lông và đai ốc: Làm bằng thép không gỉ (inox) hoặc nhựa để cố định.

Size/Kích thước	Spec/Thông số						Working pressure  Áp lực
	D	d1	d2	L	h	n
ø60mm	165	110	125	55.5	40.5	4	PN10
ø75mm	185	130	145	58	51	4	PN10
ø90mm	195	150	160	63.5	57.5	8	PN10
ø110mm	225	180	/	85	64	8	PN10
ø125mm	250	210	220	81.5	69	8	PN10
ø140mm	255	200	220	102	78	8	PN10
ø160mm	285	240	/	111.5	88	8	PN10
ø200mm	338	295	/	141.5	108	8	PN10
ø250mm	395	350	/	151	131	12	PN10
ø280mm	405	350	/	169	147	12	PN10
ø315mm	445	400	/	182	164	12	PN10

Các lĩnh vực sử dụng phổ biến

Mặt bích nhựa D75/76 PVC/UPVC thường xuất hiện trong:

• Hệ thống cấp nước sinh hoạt.
• Đường ống dẫn nước nhà máy.
• Hệ thống lọc và xử lý nước.
• Dây chuyền sản xuất thực phẩm.
• Hệ thống tưới tự động.
• Công trình nuôi trồng thủy sản.
• Nhà máy hóa chất và môi trường.

So sánh mặt bích nhựa DN65 PVC – UPVC – PPR – cPVC – HPDE

Dưới đây là so sánh chi tiết các loại vật liệu mặt bích phổ biến nhất:

Loại vật liệu	Đặc điểm nổi bật	Nhiệt độ làm việc tối đa	Kháng hóa chất	Ứng dụng chính
PVC	Cứng, chịu lực tốt, giá thành rẻ nhất.	0 – 60° C	Tốt với axit/kiềm loãng	Cấp thoát nước sinh hoạt, nông nghiệp.
uPVC	Cải tiến từ PVC, cứng hơn, chịu va đập và áp lực tốt hơn.	0 – 60° C	Rất tốt với axit, kiềm	Hệ thống xử lý nước, nước sạch, hóa chất.
CPVC	Chịu nhiệt và hóa chất vượt trội nhờ clo hóa, chống cháy tốt.	Lên đến 93° C	Tuyệt vời (cả axit và kiềm mạnh)	Nước nóng, hóa chất công nghiệp, hệ thống PCCC.
PPR	Dẻo dai, chịu áp lực cao, không độc hại, chịu nhiệt bền bỉ.	Lên đến 95° C	Kháng nhiều loại hóa chất	Hệ thống dẫn nước nóng, lạnh dân dụng và công nghiệp.
HDPE	Siêu dẻo, chống mài mòn cao, đàn hồi tốt, chịu va đập và thời tiết khắc nghiệt.	0 – 80° C	Rất tốt	Cấp nước ngoài trời, dẫn chất lỏng ăn mòn, ống xả.

Lưu ý khi lắp đặt

Để sản phẩm hoạt động ổn định lâu dài, nên:

• Lắp đặt đúng kỹ thuật.
• Tránh va đập mạnh trong quá trình vận chuyển.
• Không sử dụng vượt áp suất thiết kế.
• Kiểm tra định kỳ gioăng làm kín.
• Thay thế bulong bị ăn mòn khi cần thiết.

Nơi Mua Mặt Bích Nhựa D75/76 (DN65 – 2.1/2″) PVC/UPVC Uy Tín

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp đa dạng các dòng mặt bích nhựa PVC, UPVC phục vụ cho hệ thống cấp thoát nước, xử lý nước và công nghiệp.

Khách hàng lựa chọn DTA Việt Nam sẽ được:

• Tư vấn lựa chọn đúng quy cách sản phẩm.
• Hỗ trợ kỹ thuật theo yêu cầu công trình.
• Nguồn hàng ổn định, giao nhanh.
• Chính sách giá tốt cho dự án và đại lý.
• Đầy đủ hồ sơ chất lượng sản phẩm.
