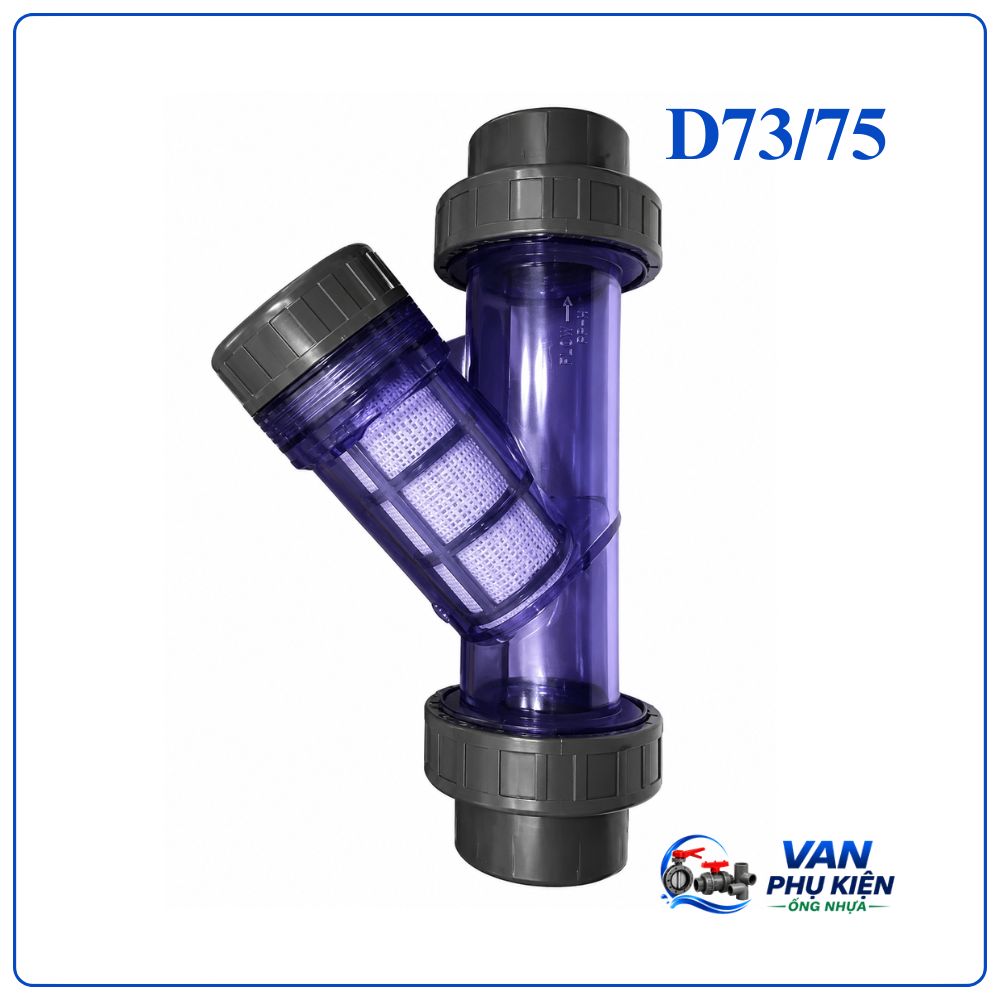

Y lọc nhựa DN65 (Phi 73/75 – 2.1/2″) PVC/UPVC

Y lọc nhựa DN65 (Phi 73/75 – 2.1/2″) là gì?

Y lọc nhựa DN65 (Phi 73/75 mm – 2.1/2 inch) là thiết bị lọc cặn chuyên dùng cho hệ thống đường ống nhựa, có nhiệm vụ giữ lại các tạp chất, cặn bẩn và dị vật có trong lưu chất trước khi đi qua các thiết bị quan trọng trong hệ thống.

Với kích thước DN65 tương đương đường ống Phi 73 hoặc Phi 75 mm (2.1/2″), sản phẩm đáp ứng tốt nhu cầu lọc cặn trên các tuyến ống có lưu lượng tương đối lớn, giúp hạn chế hư hỏng thiết bị và nâng cao hiệu quả vận hành.

Thông số kỹ thuật Y lọc nhựa DN65 PVC/uPVC

Thông số	Giá trị
Tên sản phẩm	Y lọc nhựa DN65
Kích thước danh nghĩa	DN65
Đường kính tương đương	Phi 73/75 mm
Kích thước inch	2.1/2″
Vật liệu thân	PVC, uPVC
Vật liệu lưới lọc	Nhựa PP
Kiểu kết nối	Rắc co dán keo
Áp lực làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Màu sắc	Xám

Ưu điểm nổi bật của Y lọc nhựa DN65

• Chống ăn mòn vượt trội: Được đúc từ nhựa cao cấp (PVC, uPVC, cPVC), thiết bị hoàn toàn trơ với hóa chất, axit, bazo và môi trường nước mặn. Không bị han gỉ hay oxy hóa như các loại Y lọc kim loại.
• Bảo trì và vệ sinh đơn giản: Người dùng có thể dễ dàng tháo nắp bầu lọc để lấy lưới lọc ra xịt rửa mà không cần tháo rời toàn bộ thiết bị khỏi đường ống.
• Trọng lượng nhẹ, lắp đặt nhanh: Nhờ chất liệu nhựa, van Y lọc DN65 có trọng lượng rất nhẹ, giúp giảm tải trọng lên hệ thống ống và thuận tiện cho việc vận chuyển, thi công hay bảo dưỡng.
• Độ bền cao và chi phí thấp: Vận hành bền bỉ trong môi trường có nhiệt độ làm việc tiêu chuẩn (thường dưới 60°C – 80°C tùy loại), không bị ảnh hưởng bởi vi khuẩn, nấm mốc và có giá thành đầu tư tiết kiệm hơn nhiều so với Y lọc inox.
• Bảo vệ hệ thống tối ưu: Lưới lọc bằng nhựa hoặc thép không gỉ bên trong giúp giữ lại cặn bẩn, sỏi cát, bảo vệ hiệu quả các loại van, máy bơm và thiết bị quan trọng khỏi tình trạng kẹt tắc hay hư hỏng.

Cấu tạo của Y lọc nhựa DN65

• Thân van: Đúc từ nhựa nguyên sinh cao cấp (thường là PVC, UPVC hoặc CPVC). Thiết kế chia làm hai đầu kết nối với đường ống (lắp bích hoặc dán keo) và một nhánh phụ tạo thành góc nghiêng 45 độ giống hình chữ Y.
• Lưới lọc: Là bộ phận quan trọng nhất, làm bằng lưới nhựa hoặc inox chống ăn mòn. Lưới được đặt nghiêng trong nhánh chữ Y để chặn rác nhưng vẫn cho lưu chất chảy qua dễ dàng.
• Nắp đậy (Nắp van): Nằm ở cuối nhánh chữ Y, được nối ren hoặc lắp bích với thân van. Bộ phận này có thể tháo rời để người dùng dễ dàng rút lưới ra vệ sinh định kỳ.

NO	PART	MATERIAL	QTY	NO	PART	MATERIAL	QTY
1	BODY	PVC/UPVC	1	6	JOINT	EPDM	1
2	UNION	PVC/UPVC	2	7	JOINT	EPDM	1
3	JOIN	EPDM	2	8	FILTER	PP	1
4	SOCKET	PVC/UPVC	2	9	NUT	ABS	1
5	NUT	PVC/UPVC	1

Bảng kích thước

SIZE	ANSI d1	DIN d1	D	L1	L2
15(1/2″)	21.34	20	42	149	82
20(3/4″)	26.67	25	52	165	98
25(1″)	33.4	32	58	190	115
32(1-1/4″)	42.16	40	72	208	131
40(1-1/2″)	48.26	50	82.6	258	165
50(2″)	60.33	63	101	306	197
65(2-1/2″)	73.1	75	128	377	245
80(3″)	88.9	90	146	435	272
100(4″)	114.3	110	168	468	315

Nguyên lý hoạt động của Y lọc nhựa DN65

Nguyên lý làm việc của Y lọc nhựa DN65 dựa trên quá trình tách cơ học giữa lưu chất và các hạt rắn có kích thước lớn hơn mắt lưới.

Khi dòng lưu chất đi qua thân lọc, các tạp chất sẽ bị giữ lại trên bề mặt lưới PP và dần tích tụ trong khoang chứa cặn. Trong khi đó, phần lưu chất đã được lọc sạch tiếp tục di chuyển đến các thiết bị phía sau.

Nhờ cơ chế hoạt động đơn giản nhưng hiệu quả, Y lọc giúp duy trì độ sạch của dòng chảy và giảm đáng kể nguy cơ tắc nghẽn trong hệ thống.

Ứng dụng của Y lọc nhựa DN65

• Hệ thống cấp nước công nghiệp: Loại bỏ cặn bẩn trong nguồn nước trước khi nước đi qua máy bơm, đồng hồ đo hoặc các thiết bị điều khiển.
• Hệ thống xử lý nước: Bảo vệ các cụm lọc tinh, thiết bị xử lý và đường ống khỏi tác động của cặn lơ lửng.
• Hệ thống tưới tự động: Ngăn đất cát và rác nhỏ làm nghẹt đầu phun hoặc béc tưới.
• Hồ bơi và công trình cảnh quan: Duy trì chất lượng nước tuần hoàn, hạn chế tạp chất đi vào các thiết bị lọc trung tâm.
• Hệ thống hóa chất: Thích hợp cho các tuyến ống dẫn hóa chất nhờ khả năng chống ăn mòn của vật liệu nhựa PVC/uPVC.

Cách lắp đặt Y lọc nhựa DN65 đúng kỹ thuật

Chuẩn bị trước khi lắp

• Kiểm tra thiết bị: Đảm bảo Y lọc nhựa DN65 không bị nứt vỡ, lưới lọc bên trong còn nguyên vẹn.
• Vệ sinh: Làm sạch bụi bẩn, mạt nhựa hoặc rác thải bên trong đoạn ống cần lắp đặt.
• Dụng cụ: Chuẩn bị đầy đủ cờ lê, mỏ lết, băng tan (nếu là kết nối ren) hoặc keo dán ống PVC/UPVC chuyên dụng.

Các bước lắp đặt cụ thể

• Xác định chiều dòng chảy: Quan sát mũi tên đúc nổi trên thân van Y lọc. Bắt buộc lắp đặt sao cho mũi tên cùng chiều với hướng chảy của lưu chất trong đường ống.
• Xác định vị trí bầu lọc: Luôn lắp phần bầu chứa rác của Y lọc hướng thẳng xuống dưới. Điều này giúp trọng lực giữ rác/cặn bã nằm yên trong bầu lọc và không làm cản trở dòng chảy.
• Thực hiện kết nối:
  • Với kiểu nối ren: Quấn băng tan quanh ren ống, vặn Y lọc vào theo chiều kim đồng hồ đến độ chặt vừa đủ, tránh siết quá mạnh làm nứt nhựa.
  • Với kiểu nối bích: Lắp gioăng cao su làm kín giữa hai mặt bích của ống và van, siết đều tay các bu-long theo hình chữ thập để ép chặt và đều lực.

Cách vệ sinh Y lọc nhựa DN65

Bước 1: Ngắt hệ thống và xả áp: Tắt máy bơm hoặc ngắt dòng chảy lưu chất qua đường ống. Mở van xả ở cuối hệ thống để giảm áp suất và xả bớt nước/lưu chất bên trong để tránh bị bắn tóe khi tháo lắp.

Bước 2: Tháo nắp bầu lọc: Sử dụng cờ lê hoặc dụng cụ chuyên dụng để mở phần nắp chéo của Y lọc. Hãy cẩn thận tránh làm mất hoặc hỏng gioăng cao su (vòng đệm làm kín) ở phần nắp.

Bước 3: Lấy lưới lọc ra ngoài: Nhẹ nhàng nhấc tấm lưới lọc (làm bằng nhựa hoặc thép không gỉ) ra khỏi thân van.

Bước 4: Vệ sinh lưới lọc và bầu lọc:

• Dùng vòi xịt nước áp lực nhẹ hoặc bàn chải mềm để đánh sạch các cặn bẩn, rác thải bám trên lưới lọc. Tránh dùng vật sắc nhọn chọc thủng lưới.
• Dùng khăn ẩm hoặc nước sạch để rửa trôi bùn đất đọng bên trong bầu Y lọc.

Bước 5: Kiểm tra và lắp ráp lại: Kiểm tra xem lưới lọc có bị rách hay rạn nứt không để thay mới nếu cần. Đặt lưới lọc vào đúng vị trí, lắp lại gioăng cao su, và vặn chặt nắp bầu lọc vừa tay (không siết quá mạnh gây nứt ren nhựa)

So sánh Y lọc nhựa DN65 PVC, uPVC, cPVC, PPR

Tiêu chí	Nhựa PVC	Nhựa uPVC	Nhựa cPVC	Nhựa PPR
Đặc tính cơ bản	Nhựa nhiệt dẻo tiêu chuẩn.	PVC chưa dẻo hóa, có độ cứng và độ bền kéo cao.	Nhựa PVC được clo hóa, chịu nhiệt và chống cháy xuất sắc.	Nhựa Polypropylene Random, thân thiện với nước sạch.
Nhiệt độ vận hành	0°C đến 60°C.	0°C đến 65°C.	Lên tới 95°C.	Lên tới 95°C.
Khả năng chịu áp	Tương đối tốt (PN6 – PN10).	Tốt, bền bỉ (PN10 – PN16).	Rất cao, ổn định ngay cả ở nhiệt độ cao.	Rất cao, lên tới PN20.
Chống ăn mòn, hóa chất	Tốt với môi trường axit/kiềm nhẹ.	Rất tốt trong các hệ thống cấp thoát nước, xử lý nước.	Tuyệt vời, chống chịu hóa chất nồng độ cao.	Tốt với dung dịch hóa chất và nước nóng.
Môi trường ứng dụng	Tưới tiêu, dân dụng áp lực thấp.	Hệ thống cấp thoát nước, xử lý nước thải sinh hoạt và công nghiệp.	Nhà máy hóa chất, hệ thống nước nóng, dây chuyền công nghiệp.	Hệ thống dẫn nước nóng, lạnh dân dụng và công nghiệp.
Mức giá tham khảo	Rất phổ biến, giá thấp nhất.	Giá rẻ, hợp lý.	Giá thành cao nhất.	Giá ở mức trung bình – cao.

DTA Việt Nam – Đơn vị phân phối Y lọc nhựa DN65 uy tín

Lựa chọn nhà cung cấp uy tín là yếu tố quan trọng giúp đảm bảo chất lượng sản phẩm cũng như hiệu quả vận hành lâu dài của hệ thống.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp các dòng Y lọc nhựa PVC/uPVC chất lượng cao với đầy đủ chứng từ CO-CQ, đa dạng kích thước từ DN15 đến DN200.

DTA Việt Nam luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn sản phẩm phù hợp với từng ứng dụng thực tế, đồng thời cam kết giao hàng nhanh, giá thành cạnh tranh và hỗ trợ kỹ thuật tận tình trên toàn quốc.
