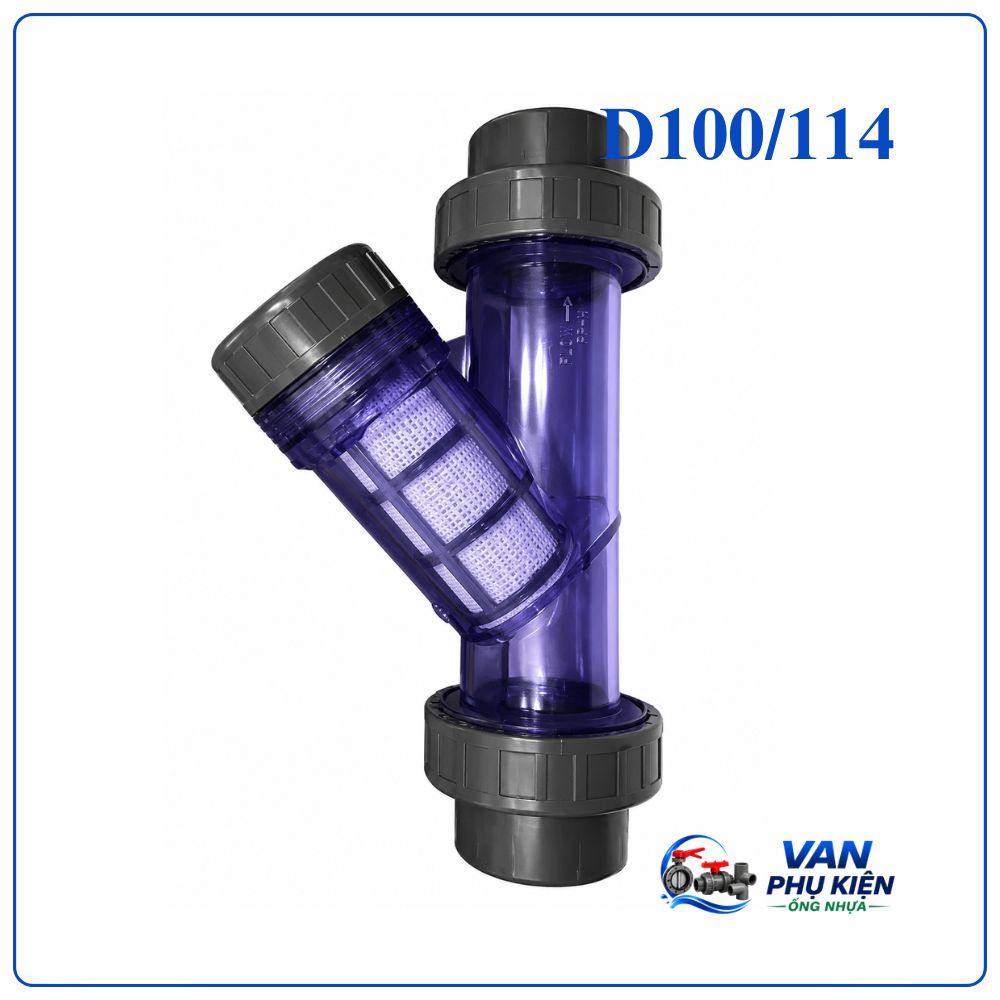

Y lọc nhựa DN100 (Phi 110/114 – 4″) PVC/UPVC

Y lọc nhựa DN100 là gì?

Y lọc nhựa DN100 (Phi 110/114 – 4″) là thiết bị dùng để loại bỏ cặn bẩn và tạp chất trong đường ống, giúp bảo vệ máy bơm, van và các thiết bị phía sau. Sản phẩm phù hợp với hệ thống sử dụng ống nhựa Phi 110/114 mm, thường được lắp đặt trong các hệ thống cấp nước, xử lý nước thải và hóa chất công nghiệp.

Thông số kỹ thuật Y lọc nhựa DN100 PVC/uPVC

Thông số	Giá trị
Tên sản phẩm	Y lọc nhựa DN100
Kích thước danh nghĩa	DN100
Đường kính tương đương	Phi 110/114 mm
Kích thước inch	4″
Vật liệu thân	PVC, uPVC
Vật liệu lưới lọc	Nhựa
Kiểu kết nối	Rắc co dán keo
Áp lực làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Màu sắc	Xám, trong suốt

Ưu điểm nổi bật của Y lọc nhựa DN100

• Chống ăn mòn tuyệt hảo: Vật liệu nhựa cao cấp (uPVC, cPVC, PPH) không bị gỉ sét, chống chịu tốt với hóa chất, axit, bazo và nước mặn.
• Trọng lượng nhẹ: Nhẹ hơn nhiều so với van kim loại (gang, inox), giúp vận chuyển dễ dàng và giảm tải trọng lên hệ thống đường ống.
• Bảo vệ hệ thống tối ưu: Lưới lọc đan khít giúp loại bỏ cặn bẩn hiệu quả, ngăn chặn tắc nghẽn và hư hỏng các thiết bị đắt tiền phía sau như máy bơm, van.
• Lưu lượng lớn: Kích thước DN100 cho phép dẫn lưu chất lượng lớn với tốc độ nhanh mà không bị sụt áp nhiều.
• Vệ sinh dễ dàng: Thiết kế bầu lọc thông minh cho phép tháo lắp nhanh chóng để lấy rác và rửa sạch lưới lọc mà không cần tháo cả cụm van ra khỏi đường ống.
• Chi phí hợp lý: Giá thành vật tư và lắp đặt tiết kiệm hơn đáng kể so với các loại lọc y bằng inox.

Cấu tạo của Y lọc nhựa DN100

Y lọc nhựa DN100 gồm các bộ phận chính:

• Thân van (Thân Y lọc): Đúc nguyên khối hình chữ Y từ các loại nhựa chịu hóa chất cao cấp như PVC, uPVC, cPVC hoặc PP. Nhánh chéo của chữ Y là nơi chứa bầu lọc, giúp chất lỏng lưu thông liên tục mà không bị giảm áp lực quá lớn.
• Lưới lọc: Thường làm bằng nhựa ABS hoặc thép không gỉ (Inox 304, 316) có khả năng chống ăn mòn. Lưới lọc chặn lại cặn bẩn, tạp chất và cho chất lỏng đi qua.
• Nắp van: Nằm ở đuôi nhánh chữ Y, có thể tháo rời để vệ sinh hoặc lấy rác thải ra ngoài mà không cần tháo cả thiết bị khỏi đường ống.
• Gioăng làm kín: Nằm ở các khớp nối (như giữa nắp và thân van), thường làm bằng cao su EPDM hoặc Teflon (PTFE) giúp chống rò rỉ lưu chất.

NO	PART	MATERIAL	QTY	NO	PART	MATERIAL	QTY
1	BODY	PVC/UPVC	1	6	JOINT	EPDM	1
2	UNION	PVC/UPVC	2	7	JOINT	EPDM	1
3	JOIN	EPDM	2	8	FILTER	PP	1
4	SOCKET	PVC/UPVC	2	9	NUT	ABS	1
5	NUT	PVC/UPVC	1

Bảng kích thước

SIZE	ANSI d1	DIN d1	D	L1	L2
15(1/2″)	21.34	20	42	149	82
20(3/4″)	26.67	25	52	165	98
25(1″)	33.4	32	58	190	115
32(1-1/4″)	42.16	40	72	208	131
40(1-1/2″)	48.26	50	82.6	258	165
50(2″)	60.33	63	101	306	197
65(2-1/2″)	73.1	75	128	377	245
80(3″)	88.9	90	146	435	272
100(4″)	114.3	110	168	468	315

Nguyên lý hoạt động của Y lọc nhựa DN100

Khi lưu chất đi qua Y lọc, các hạt cặn và tạp chất sẽ bị giữ lại trên bề mặt lưới lọc. Phần lưu chất sạch tiếp tục di chuyển đến các thiết bị phía sau.

Sau thời gian sử dụng, lượng cặn tích tụ trong khoang lọc sẽ tăng lên. Người vận hành chỉ cần tháo nắp lọc để vệ sinh lưới lọc và tiếp tục sử dụng.

Ứng dụng thực tế

Nhờ khả năng chống ăn mòn và hiệu quả lọc cao, Y lọc nhựa DN100 được sử dụng rộng rãi trong:

• Hệ thống xử lý nước và cấp thoát nước: Ứng dụng rộng rãi trong hệ thống tưới tiêu nông nghiệp, tưới cảnh quan để bảo vệ đầu béc phun khỏi bị nghẹt.
• Ngành công nghiệp hóa chất: Nhờ đặc tính chống ăn mòn vượt trội của nhựa UPVC, Y lọc được dùng phổ biến trong việc vận chuyển axit loãng, bazo, kiềm, nước muối và các hóa chất xử lý nước mà không lo bị gỉ sét như các loại van kim loại thông thường.
• Nuôi trồng thủy sản: Lọc cặn bã, thức ăn dư thừa và chất thải trong các hệ thống nuôi trồng thủy sản tuần hoàn (RAS) hoặc lọc nước hồ cá, ao tôm.
• Nhà máy và hệ thống công nghiệp nhẹ: Lắp đặt trước các thiết bị đo đạc, van giảm áp, hệ thống đường ống tuần hoàn làm mát, giúp duy trì tuổi thọ và độ bền cho toàn bộ hệ thống vận hành.

Cách lắp đặt Y lọc nhựa DN100 đúng kỹ thuật

Nguyên tắc lắp đặt bắt buộc

• Đúng hướng dòng chảy: Quan sát mũi tên đúc nổi trên thân Y lọc. Mũi tên này phải cùng chiều với hướng di chuyển của dòng lưu chất (nước/hóa chất) trong đường ống.
• Hướng bầu lọc: Chụp/bầu lọc (nơi chứa rác) phải luôn hướng xuống dưới. Điều này giúp cặn bẩn rơi xuống và nằm yên trong bầu lọc, không bị trôi ngược lại hệ thống.
• Vị trí ưu tiên: Nên lắp đặt ở đầu nguồn của hệ thống đường ống hoặc ngay trước máy bơm, van điều khiển, đồng hồ đo lưu lượng để bảo vệ các thiết bị đắt tiền.

Các bước lắp đặt chi tiết

Bước 1: Chuẩn bị đường ống và phụ kiện

• Đo đạc khoảng cách trên đường ống và cắt một đoạn ống có chiều dài tương ứng với kích thước thiết bị.
• Vệ sinh sạch sẽ bề mặt đầu ống và cổng kết nối của Y lọc, loại bỏ hoàn toàn bụi bẩn, cát hay dầu mỡ.

Bước 2: Tiến hành kết nối Y lọc

• Kiểu dán keo (Thông dụng nhất): Phết keo dán nhựa PVC/UPVC chuyên dụng đều lên đầu ống và phần ren/socket trong của Y lọc. Đưa ống vào khớp, ấn mạnh và giữ cố định khoảng 10-30 giây để keo khô và tạo liên kết hàn chết.

Bước 3: Hoàn thiện và chạy thử

• Để keo khô hoàn toàn (thường là 24 giờ tùy loại keo) trước khi cho dòng chảy đi qua.
• Khởi động hệ thống từ từ để kiểm tra các mối nối. Nếu không có hiện tượng rò rỉ, hệ thống đạt yêu cầu. []

Cách vệ sinh và bảo trì Y lọc nhựa DN100

Quy trình vệ sinh định kỳ

Thực hiện các bước sau để làm sạch Y lọc nhựa:

• Bước 1: Ngắt và xả áp: Tắt máy bơm hoặc đóng van chặn trước và sau Y lọc. Mở van xả đáy (nếu có) để xả bớt lưu chất và áp lực trong đường ống.
• Bước 2: Tháo nắp Y lọc: Dùng dụng cụ phù hợp để vặn nắp đậy tại nhánh chữ Y. Đối với kích thước DN100 lớn, hãy cẩn thận thao tác tay để tránh làm nứt vỡ ren hoặc rạn thân nhựa.
• Bước 3: Lấy và vệ sinh lưới lọc: Nhẹ nhàng nhấc giỏ/lưới lọc (thường làm bằng nhựa) ra ngoài. Dùng vòi nước xịt ngược từ trong ra ngoài để đánh bật cặn bẩn. Dùng bàn chải mềm để làm sạch nếu có mảng bám cứng đầu.
• Bước 4: Kiểm tra và lắp ráp: Kiểm tra xem lưới có bị rách hoặc móp méo không. Lắp lưới lọc trở lại đúng vị trí, kiểm tra gioăng cao su (O-ring) xem có bị đứt hay chai cứng không rồi vặn chặt nắp lại.

Kế hoạch bảo trì thiết bị

• Tần suất: Kiểm tra và vệ sinh định kỳ từ 1 đến 3 tháng/lần tùy thuộc vào độ sạch hay lượng rác thải của nguồn lưu chất.
• Vị trí lắp đặt: Lắp Y lọc ở những nơi dễ tiếp cận, không bị che khuất để thuận tiện cho việc tháo lắp bảo trì thường xuyên.
• Lưu ý nhiệt độ và hóa chất: Nhựa UPVC chịu nhiệt độ từ 0 – 45°C (hoặc lên đến 60°C tùy loại). Tuyệt đối không để Y lọc tiếp xúc với các loại hóa chất vượt quá giới hạn chịu đựng hoặc dòng chảy có nhiệt độ quá cao làm nhựa bị biến dạng.

So sánh Y lọc nhựa DN100 PVC, uPVC, cPVC, PPR

Tiêu chí	PVC (Polyvinyl Chloride)	uPVC (Unplasticized PVC)	cPVC (Chlorinated PVC)	PPR (Polypropylene Random)
Đặc tính	Nhựa cứng, có chứa chất hóa dẻo.	Nhựa PVC không hóa dẻo, độ cứng và độ bền kéo cao nhất.	PVC được clo hóa, chịu nhiệt độ và hóa chất cực tốt.	Nhựa dẻo chịu nhiệt cao, bề mặt trong nhẵn, chống rong rêu.
Nhiệt độ làm việc	0° C – 60° C.	0° C – 45° C (hoặc lên tới 60° C tùy loại).	0°C – 95°C	0°C – 95°C
Khả năng chịu hóa chất	Chống ăn mòn tốt nhưng kém hơn uPVC.	Chịu axit, bazơ và muối nồng độ nhẹ đến trung bình.	Xuất sắc, kháng được nhiều loại hóa chất công nghiệp đậm đặc.	Tốt với nước sinh hoạt, ít chịu được hóa chất mạnh.
Độ bền & Chịu lực	Dễ vỡ hơn, giòn khi để ngoài trời lâu.	Chịu va đập tốt hơn PVC, chống tia UV khá tốt.	Độ bền cơ học cao, không bị ăn mòn rỉ sét.	Độ bền va đập tốt, tuổi thọ cao (lên đến 50 năm).
Kiểu kết nối	Dán keo, ren.	Dán keo, ren, hoặc mặt bích.	Dán keo chuyên dụng, ren, hoặc mặt bích.	Hàn nhiệt (nối ống qua phụ kiện bằng nhiệt).
Ứng dụng phổ biến	Tưới tiêu nông nghiệp, thoát nước.	Cấp thoát nước sinh hoạt, xử lý nước công nghiệp.	Hệ thống ống dẫn nước nóng, hóa chất, công nghiệp nặng.	Cấp nước nóng/lạnh tòa nhà, hệ thống thực phẩm.
