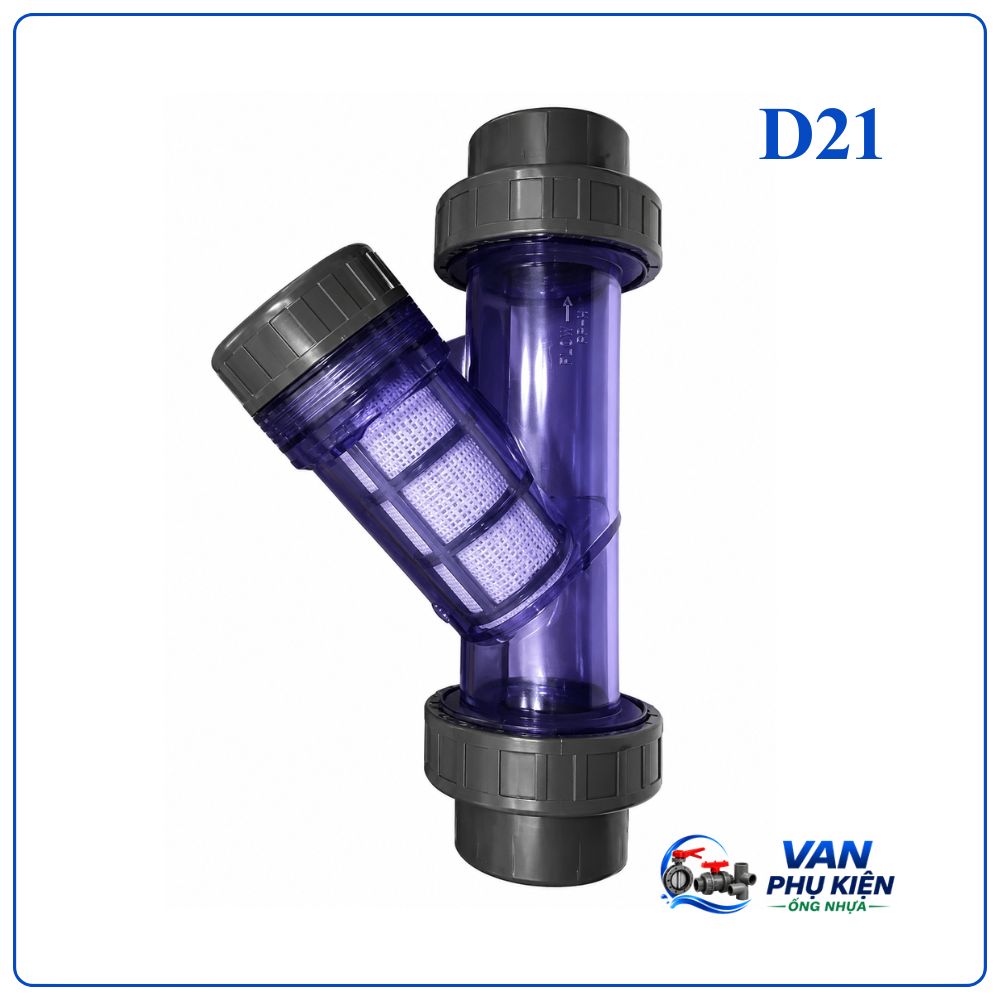

Y lọc nhựa DN15 (Phi 21 – 1/2″) PVC/UPVC

Y lọc nhựa DN15 là gì?

Y lọc nhựa DN15 (Phi 21 – 1/2″) là thiết bị dùng để loại bỏ cặn bẩn và tạp chất trong đường ống, giúp bảo vệ máy bơm, van và các thiết bị phía sau. Sản phẩm phù hợp với hệ thống sử dụng ống nhựa Phi 21 mm, thường được lắp đặt trong các hệ thống cấp nước dân dụng, xử lý nước và châm hóa chất.

Thông số kỹ thuật Y lọc nhựa DN15 PVC/uPVC

Thông số	Giá trị
Tên sản phẩm	Y lọc nhựa DN15
Kích thước danh nghĩa	DN15
Đường kính tương đương	Phi 21 mm
Kích thước inch	1/2″
Vật liệu thân	PVC, uPVC
Vật liệu lưới lọc	PP
Kiểu kết nối	Rắc co dán keo
Áp lực làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Màu sắc	Xám, trong suốt

Ưu điểm nổi bật của Y lọc nhựa DN15

• Chống ăn mòn hiệu quả: Vật liệu nhựa PVC, uPVC hoặc cPVC có khả năng chống oxy hóa, không bị gỉ sét khi tiếp xúc với nước, hóa chất hoặc môi trường ẩm ướt.
• Thiết kế nhỏ gọn: Kích thước DN15 phù hợp với các hệ thống đường ống nhỏ, dễ dàng lắp đặt trong không gian hạn chế hoặc các cụm thiết bị kỹ thuật.
• Bảo vệ thiết bị tối ưu: Lưới lọc giúp loại bỏ cặn bẩn, rong rêu và các hạt rắn có trong lưu chất, hạn chế tình trạng kẹt van hoặc hỏng hóc máy bơm.
• Lưu lượng ổn định: Dù có kích thước nhỏ nhưng thiết bị vẫn đảm bảo dòng chảy lưu thông hiệu quả, giảm thiểu tổn thất áp suất.
• Dễ dàng vệ sinh: Người dùng có thể tháo nắp lọc nhanh chóng để làm sạch lưới lọc mà không cần tháo toàn bộ thiết bị khỏi hệ thống.
• Chi phí đầu tư thấp: Giá thành hợp lý, phù hợp với cả công trình dân dụng và các hệ thống xử lý nước quy mô nhỏ.

Cấu tạo của Y lọc nhựa DN15

Y lọc nhựa DN15 gồm các bộ phận chính:

• Thân van (Thân Y lọc): Được đúc nguyên khối từ nhựa PVC, uPVC hoặc cPVC. Thiết kế dạng chữ Y giúp tối ưu khả năng lọc mà vẫn duy trì lưu lượng dòng chảy ổn định.
• Lưới lọc: Thường được chế tạo từ nhựa PP hoặc Inox 304, Inox 316. Bộ phận này có nhiệm vụ giữ lại cặn bẩn, tạp chất và các hạt rắn trong lưu chất.
• Nắp van: Được bố trí ở phần cuối nhánh chữ Y, cho phép tháo lắp dễ dàng khi cần vệ sinh hoặc thay thế lưới lọc.
• Gioăng làm kín: Thường sử dụng vật liệu EPDM hoặc PTFE nhằm đảm bảo độ kín khít, chống rò rỉ lưu chất trong quá trình vận hành.

NO	PART	MATERIAL	QTY	NO	PART	MATERIAL	QTY
1	BODY	PVC/UPVC	1	6	JOINT	EPDM	1
2	UNION	PVC/UPVC	2	7	JOINT	EPDM	1
3	JOIN	EPDM	2	8	FILTER	PP	1
4	SOCKET	PVC/UPVC	2	9	NUT	ABS	1
5	NUT	PVC/UPVC	1

Bảng kích thước

SIZE	ANSI d1	DIN d1	D	L1	L2
15(1/2″)	21.34	20	42	149	82
20(3/4″)	26.67	25	52	165	98
25(1″)	33.4	32	58	190	115
32(1-1/4″)	42.16	40	72	208	131
40(1-1/2″)	48.26	50	82.6	258	165
50(2″)	60.33	63	101	306	197
65(2-1/2″)	73.1	75	128	377	245
80(3″)	88.9	90	146	435	272
100(4″)	114.3	110	168	468	315

Nguyên lý hoạt động của Y lọc nhựa DN15

Khi lưu chất đi qua Y lọc, các hạt cặn và tạp chất sẽ bị giữ lại trên bề mặt lưới lọc. Phần lưu chất sạch tiếp tục di chuyển đến các thiết bị phía sau.

Sau thời gian sử dụng, lượng cặn tích tụ trong khoang lọc sẽ tăng lên. Người vận hành chỉ cần tháo nắp lọc để vệ sinh lưới lọc và tiếp tục sử dụng.

Ứng dụng thực tế

Nhờ khả năng chống ăn mòn và hiệu quả lọc cao, Y lọc nhựa DN15 được sử dụng rộng rãi trong:

• Hệ thống cấp nước dân dụng: Lắp đặt trước đồng hồ nước, van khóa hoặc thiết bị sử dụng nước để ngăn cặn bẩn gây tắc nghẽn.
• Hệ thống lọc nước: Bảo vệ màng lọc, cột lọc và các thiết bị xử lý nước khỏi các tạp chất có kích thước lớn.
• Hệ thống châm hóa chất: Sử dụng trong các đường ống dẫn hóa chất loãng nhằm bảo vệ bơm định lượng và thiết bị đo lường.
• Nuôi trồng thủy sản và hồ cá: Giúp loại bỏ cặn bẩn trong nguồn nước tuần hoàn, đảm bảo môi trường ổn định cho vật nuôi.
• Dây chuyền công nghiệp nhỏ: Lắp đặt trên các đường ống cấp nước làm mát hoặc đường ống hóa chất có lưu lượng thấp.

Cách lắp đặt Y lọc nhựa DN15

Bước 1: Chuẩn bị đường ống và phụ kiện

• Đo chính xác vị trí lắp đặt.
• Vệ sinh sạch đầu ống và vị trí kết nối.

Bước 2: Tiến hành kết nối Y lọc

• Phết keo dán nhựa chuyên dụng lên đầu ống và đầu kết nối của Y lọc.
• Đưa ống vào khớp nối và giữ cố định trong khoảng 10 – 30 giây.

Bước 3: Hoàn thiện và chạy thử

• Chờ keo khô hoàn toàn theo hướng dẫn của nhà sản xuất.
• Cấp nước từ từ và kiểm tra các vị trí kết nối.

Cách vệ sinh và bảo trì Y lọc nhựa DN15

Bước 1: Ngắt và xả áp

Đóng van hoặc ngừng bơm để đảm bảo an toàn trước khi thao tác.

Bước 2: Tháo nắp Y lọc

Mở phần nắp ở nhánh chữ Y để tiếp cận lưới lọc bên trong.

Bước 3: Lấy và vệ sinh lưới lọc

Dùng nước sạch hoặc khí nén để loại bỏ cặn bẩn bám trên lưới lọc.

Bước 4: Kiểm tra và lắp ráp

Kiểm tra tình trạng lưới lọc và gioăng làm kín trước khi lắp lại.

So sánh Y lọc nhựa DN15 PVC, uPVC, cPVC, PPR

Tiêu chí	PVC (Polyvinyl Chloride)	uPVC (Unplasticized PVC)	cPVC (Chlorinated PVC)	PPR (Polypropylene Random)
Đặc tính	Nhựa cứng, có chứa chất hóa dẻo	PVC không hóa dẻo, độ cứng cao	PVC clo hóa, chịu nhiệt tốt	Nhựa chịu nhiệt và áp lực cao
Nhiệt độ làm việc	0°C – 60°C	0°C – 45°C	0°C – 95°C	0°C – 95°C
Khả năng chịu hóa chất	Tốt	Rất tốt	Xuất sắc	Tốt
Độ bền & Chịu lực	Khá	Cao	Rất cao	Cao
Kiểu kết nối	Dán keo, ren	Dán keo, ren	Dán keo chuyên dụng, ren	Hàn nhiệt
Ứng dụng phổ biến	Tưới tiêu, cấp nước dân dụng	Cấp thoát nước, xử lý nước	Hóa chất, nước nóng	Nước nóng lạnh, thực phẩm

Địa chỉ mua Y lọc nhựa DN15 uy tín

Để đảm bảo chất lượng và tuổi thọ sử dụng, khách hàng nên lựa chọn đơn vị cung cấp có đầy đủ chứng từ CO-CQ, chính sách bảo hành rõ ràng và đội ngũ tư vấn kỹ thuật chuyên nghiệp.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là đơn vị chuyên cung cấp các dòng Y lọc nhựa DN15 PVC/uPVC chất lượng cao, hàng sẵn kho số lượng lớn, giá thành cạnh tranh và hỗ trợ giao hàng trên toàn quốc.

DTA Việt Nam cam kết cung cấp sản phẩm đúng thông số kỹ thuật, tư vấn giải pháp phù hợp với từng hệ thống và hỗ trợ khách hàng trong suốt quá trình sử dụng.
