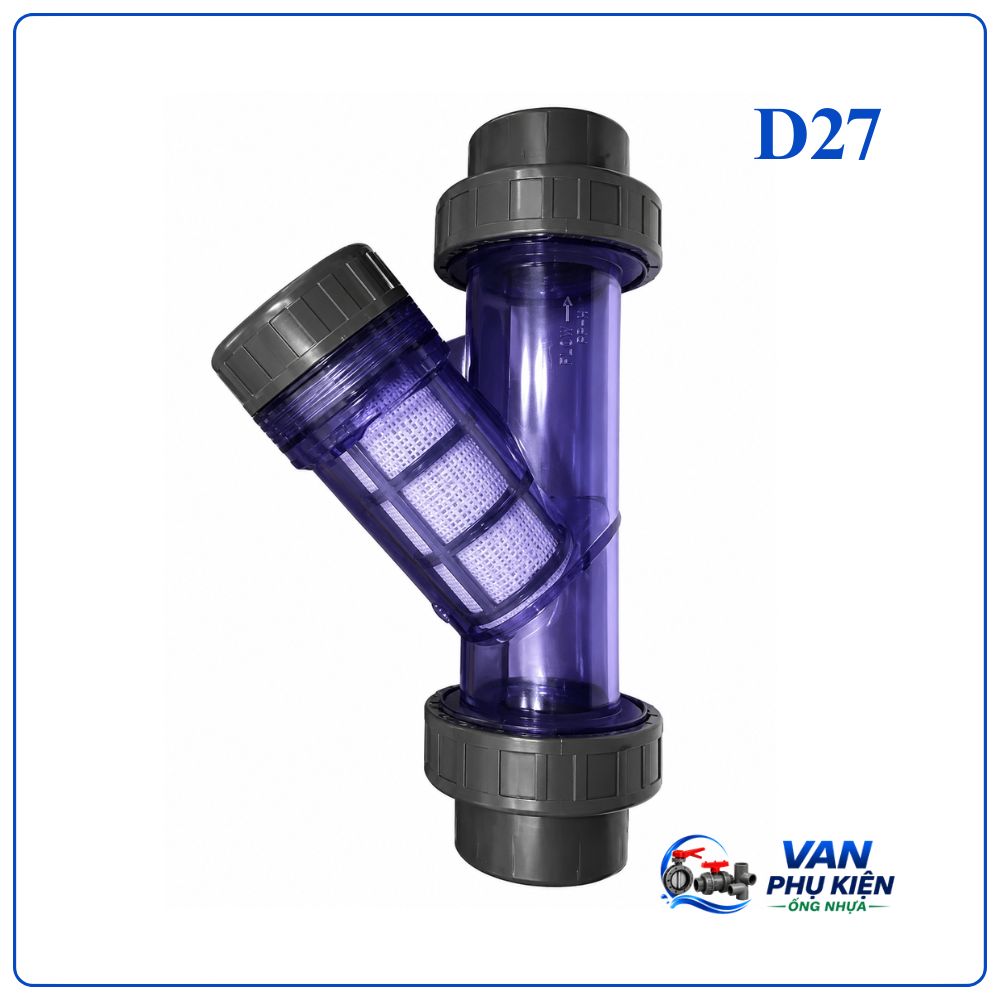

Y lọc nhựa DN20 (Phi 27 – 3/4″) PVC/UPVC

Y lọc nhựa DN20 là gì?

Y lọc nhựa DN20 (Phi 27 – 3/4″) là thiết bị chuyên dùng để tách cặn bẩn, rác thải và các hạt tạp chất ra khỏi dòng lưu chất trong đường ống. Thiết bị giúp bảo vệ van công nghiệp, máy bơm, đồng hồ đo lưu lượng và các thiết bị điều khiển khỏi hiện tượng tắc nghẽn hoặc hư hỏng do cặn bẩn gây ra.

Thông số kỹ thuật Y lọc nhựa DN20 PVC/uPVC

Thông số	Giá trị
Tên sản phẩm	Y lọc nhựa DN20
Kích thước danh nghĩa	DN20
Đường kính tương đương	Phi 27 mm
Kích thước inch	3/4″
Vật liệu thân	PVC, uPVC
Vật liệu lưới lọc	Nhựa
Kiểu kết nối	Rắc co dán keo
Áp lực làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Màu sắc	Xám, trong suốt

Ưu điểm nổi bật của Y lọc nhựa DN20

• Khả năng chống ăn mòn cao: Thân nhựa PVC/uPVC không bị oxy hóa khi tiếp xúc với nước, hóa chất hoặc môi trường có độ ẩm cao.
• Giảm thiểu sự cố đường ống: Ngăn chặn các tạp chất đi vào hệ thống, hạn chế hiện tượng nghẹt bơm và kẹt van.
• Kết cấu bền chắc: Thiết bị có độ cứng tốt, chịu được áp lực vận hành liên tục trong thời gian dài.
• Khối lượng nhẹ: Dễ dàng vận chuyển, thi công và thay thế khi cần thiết.
• Bảo trì đơn giản: Có thể tháo rời lưới lọc để vệ sinh mà không mất nhiều thời gian.
• Chi phí đầu tư hợp lý: Giá thành thấp hơn đáng kể so với các dòng lọc y bằng inox hoặc gang.

Cấu tạo của Y lọc nhựa DN20

Y lọc nhựa DN20 được thiết kế gồm các bộ phận chính sau:

• Thân van: Được sản xuất từ nhựa PVC hoặc uPVC có khả năng chịu hóa chất và chống ăn mòn tốt. Thiết kế dạng chữ Y giúp tối ưu khả năng lọc và lưu thông dòng chảy.
• Lưới lọc: Được chế tạo từ nhựa PP hoặc inox chống gỉ. Bộ phận này trực tiếp giữ lại cặn bẩn và tạp chất có trong lưu chất.
• Nắp bầu lọc: Lắp ở phần cuối nhánh chữ Y, cho phép tháo ra để kiểm tra hoặc vệ sinh định kỳ.
• Gioăng làm kín: Thường được làm từ EPDM hoặc PTFE giúp ngăn ngừa rò rỉ tại các vị trí kết nối.

Nguyên lý hoạt động của Y lọc nhựa DN20

Khi lưu chất đi qua thân van, các hạt cặn có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong khoang lọc. Phần lưu chất sạch tiếp tục đi qua đường ống và cấp đến các thiết bị phía sau.

Trong quá trình vận hành, cặn bẩn sẽ dần tích tụ trong lưới lọc. Khi cần thiết, người dùng chỉ cần tháo nắp bầu lọc để vệ sinh và tái sử dụng.

Ứng dụng thực tế

Y lọc nhựa DN20 được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau:

• Hệ thống lọc nước dân dụng: Giữ lại cặn bẩn trước khi nước đi vào các thiết bị lọc tinh.
• Hệ thống tưới tự động: Bảo vệ đầu phun và đầu tưới nhỏ giọt khỏi hiện tượng tắc nghẽn.
• Dây chuyền xử lý nước: Ngăn chặn tạp chất làm ảnh hưởng đến thiết bị đo lường và bơm hóa chất.
• Hồ bơi và bể nuôi thủy sản: Hỗ trợ loại bỏ cặn bẩn trong nguồn nước tuần hoàn.
• Nhà máy sản xuất thực phẩm và đồ uống: Bảo vệ hệ thống đường ống và thiết bị vận hành khỏi các hạt rắn không mong muốn.

Cách lắp đặt Y lọc nhựa DN20 đúng kỹ thuật

Bước 1: Chuẩn bị vị trí lắp đặt

Xác định vị trí phù hợp trên đường ống. Nên lắp Y lọc ở phía trước máy bơm, van điện từ hoặc các thiết bị cần được bảo vệ.

Bước 2: Kiểm tra chiều dòng chảy

Quan sát mũi tên được đúc trên thân van và đảm bảo chiều mũi tên cùng hướng với chiều di chuyển của lưu chất.

Bước 3: Vệ sinh bề mặt kết nối

Làm sạch đầu ống và cổng kết nối của Y lọc để loại bỏ bụi bẩn, dầu mỡ hoặc các vật cản có thể ảnh hưởng đến độ kín.

Bước 4: Kết nối thiết bị

Bôi keo dán nhựa chuyên dụng lên đầu ống và đầu kết nối của Y lọc. Tiến hành lắp ghép và giữ cố định trong khoảng 10 – 30 giây.

Bước 5: Chờ keo khô hoàn toàn

Để mối nối ổn định theo đúng thời gian khuyến nghị của nhà sản xuất keo trước khi đưa vào sử dụng.

Bước 6: Kiểm tra vận hành

Mở từ từ nguồn cấp lưu chất và kiểm tra toàn bộ các vị trí kết nối để đảm bảo không xảy ra hiện tượng rò rỉ.

Cách vệ sinh và bảo trì Y lọc nhựa DN20

Bước 1: Dừng hệ thống

Ngắt nguồn bơm hoặc đóng van chặn trước và sau Y lọc để đảm bảo an toàn trong quá trình thao tác.

Bước 2: Xả áp đường ống

Tiến hành xả lượng áp suất còn lại bên trong hệ thống nhằm tránh hiện tượng lưu chất phun ra khi tháo nắp lọc.

Bước 3: Tháo nắp bầu lọc

Sử dụng dụng cụ phù hợp để mở nắp ở phần nhánh chữ Y và lấy lưới lọc ra ngoài.

Bước 4: Làm sạch lưới lọc

Dùng nước sạch hoặc khí nén để loại bỏ hoàn toàn cặn bẩn bám trên bề mặt lưới.

Bước 5: Kiểm tra các chi tiết

Quan sát tình trạng lưới lọc, gioăng làm kín và thân van. Nếu phát hiện hư hỏng cần thay thế kịp thời.

Bước 6: Lắp ráp và vận hành lại

Đưa lưới lọc trở về vị trí ban đầu, siết chặt nắp lọc và khởi động lại hệ thống để kiểm tra hoạt động.

So sánh Y lọc nhựa DN20 PVC, uPVC, cPVC, PPR

Tiêu chí	PVC (Polyvinyl Chloride)	uPVC (Unplasticized PVC)	cPVC (Chlorinated PVC)	PPR (Polypropylene Random)
Đặc tính	Nhựa cứng thông dụng	Độ bền cơ học cao	Chịu nhiệt và hóa chất mạnh	Chịu áp lực và nhiệt độ cao
Nhiệt độ làm việc	0°C – 60°C	0°C – 45°C	0°C – 95°C	0°C – 95°C
Khả năng chịu hóa chất	Tốt	Rất tốt	Xuất sắc	Tốt
Độ bền & Chịu lực	Khá	Cao	Rất cao	Cao
Kiểu kết nối	Dán keo, ren	Dán keo, ren hoặc mặt bích	Dán keo chuyên dụng, ren hoặc mặt bích	Hàn nhiệt
Ứng dụng phổ biến	Tưới tiêu, cấp nước dân dụng	Cấp thoát nước, xử lý nước	Hóa chất, nước nóng	Hệ thống nước nóng lạnh
Chi phí đầu tư	Thấp	Trung bình	Cao	Cao

Địa chỉ cung cấp Y lọc nhựa DN20 chính hãng

Lựa chọn đúng nhà cung cấp sẽ giúp khách hàng đảm bảo chất lượng sản phẩm, hiệu quả vận hành và tuổi thọ sử dụng lâu dài.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là đơn vị chuyên phân phối các dòng Y lọc nhựa PVC/uPVC chất lượng cao với đầy đủ chứng từ CO-CQ, đa dạng kích thước và luôn sẵn kho số lượng lớn.

DTA Việt Nam hỗ trợ tư vấn kỹ thuật, báo giá nhanh chóng, giao hàng toàn quốc và cam kết cung cấp sản phẩm đúng tiêu chuẩn cho các hệ thống xử lý nước, hóa chất và công nghiệp.
