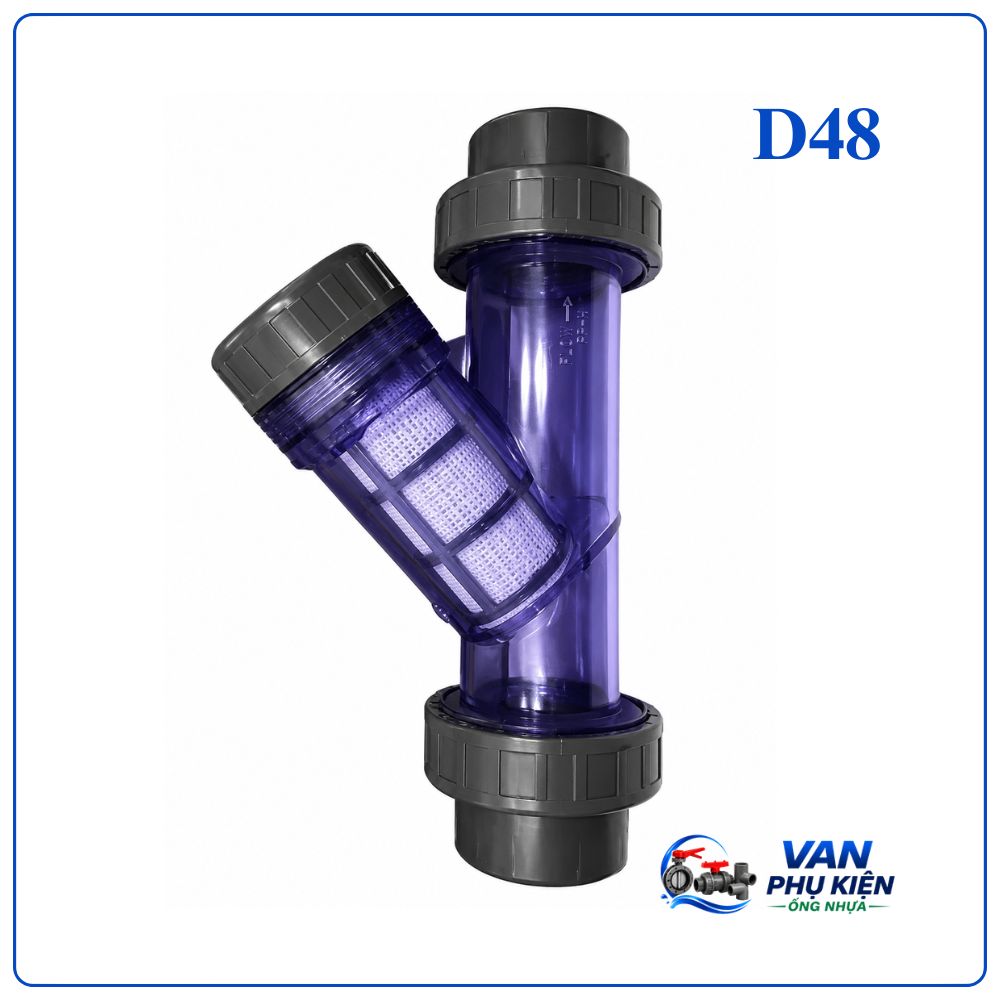

Y lọc nhựa DN40 (Phi 48 – 1.1/2″) PVC/UPVC

Y lọc nhựa DN40 (Phi 48 – 1.1/2″) là gì?

Y lọc nhựa DN40 (Phi 48 mm – 1.1/2 inch) là thiết bị lọc cặn được lắp đặt trên hệ thống đường ống nhằm giữ lại cát, rác, cặn bẩn và các tạp chất có trong lưu chất. Thiết bị giúp bảo vệ máy bơm, van điều khiển, đồng hồ đo lưu lượng và các thiết bị khác khỏi nguy cơ tắc nghẽn hoặc hư hỏng do dị vật gây ra.

Với kích thước DN40 tương đương đường ống Phi 48 mm (1.1/2″), sản phẩm đáp ứng tốt nhu cầu lọc cặn trong các hệ thống có lưu lượng trung bình, góp phần nâng cao hiệu quả vận hành và kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật Y lọc nhựa DN40 PVC/uPVC

Thông số	Giá trị
Tên sản phẩm	Y lọc nhựa DN40
Kích thước danh nghĩa	DN40
Đường kính tương đương	Phi 48 mm
Kích thước inch	1.1/2″
Vật liệu thân	PVC, uPVC
Vật liệu lưới lọc	Nhựa PP
Kiểu kết nối	Rắc co dán keo
Áp lực làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Màu sắc	Xám

Ưu điểm nổi bật của Y lọc nhựa DN40

• Khả năng chống ăn mòn cao: Vật liệu nhựa PVC/uPVC không bị oxy hóa hay gỉ sét khi làm việc trong môi trường nước hoặc hóa chất.
• Bảo vệ hệ thống hiệu quả: Lưới lọc PP giúp giữ lại các tạp chất trước khi lưu chất đi qua máy bơm và các thiết bị quan trọng.
• Trọng lượng nhẹ: Dễ dàng vận chuyển, lắp đặt và thay thế khi cần bảo trì.
• Tổn thất áp suất thấp: Thiết kế dạng chữ Y giúp lưu chất lưu thông ổn định và hạn chế giảm áp trong đường ống.
• Tuổi thọ sử dụng lâu dài: Không bị ảnh hưởng bởi độ ẩm và các điều kiện môi trường thông thường.
• Chi phí đầu tư hợp lý: Là giải pháp kinh tế cho nhiều hệ thống dân dụng và công nghiệp.

Cấu tạo của Y lọc nhựa DN40

Thân Y lọc

Thân van được đúc từ nhựa PVC hoặc uPVC với kết cấu dạng chữ Y, giúp tối ưu khả năng lọc và duy trì lưu lượng dòng chảy.

Lưới lọc nhựa PP

Đây là bộ phận quan trọng nhất của thiết bị, có nhiệm vụ giữ lại cặn bẩn, rác thải và các hạt rắn lẫn trong lưu chất.

Khoang chứa cặn

Nằm tại nhánh dưới của thân chữ Y, là nơi tập trung các tạp chất sau khi bị lưới lọc giữ lại.

Nắp bầu lọc

Thiết kế ren vặn thuận tiện cho việc tháo mở, kiểm tra và vệ sinh định kỳ.

Gioăng làm kín

Được lắp tại các vị trí ghép nối nhằm đảm bảo độ kín và ngăn ngừa rò rỉ lưu chất.

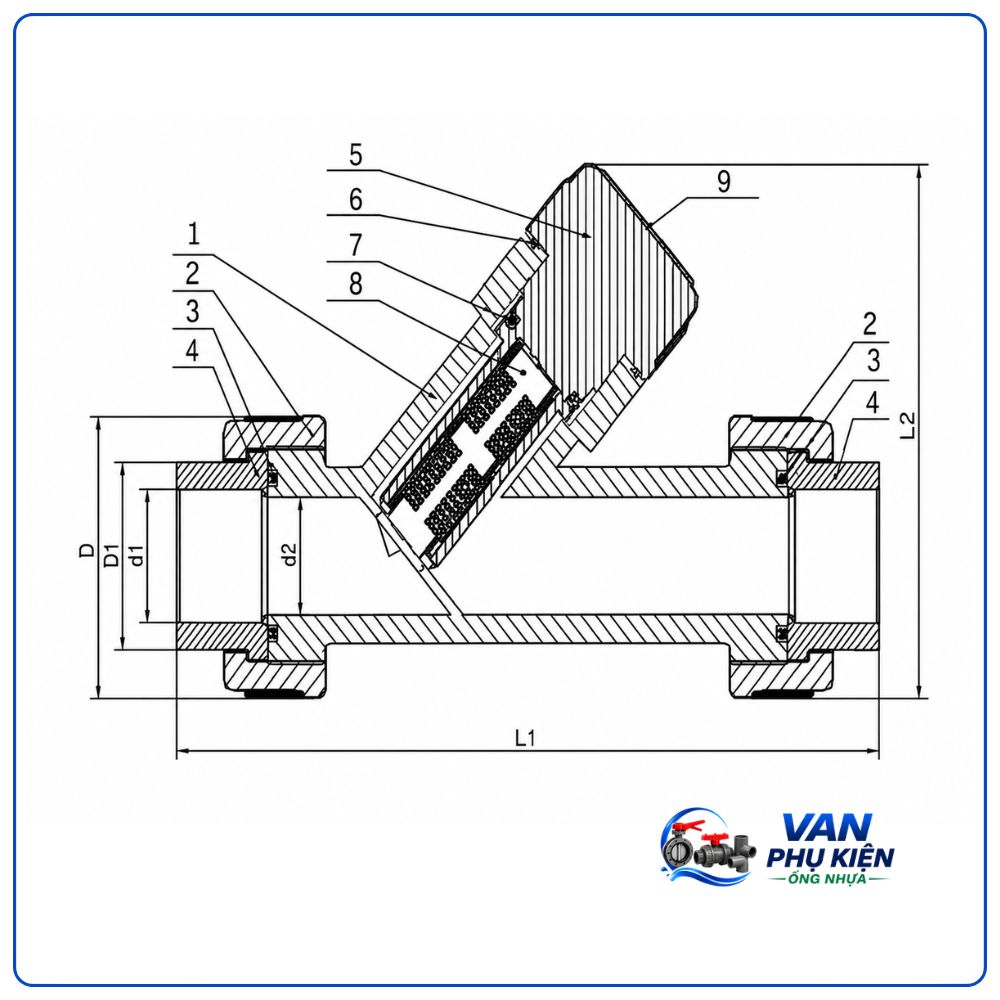

NO	PART	MATERIAL	QTY	NO	PART	MATERIAL	QTY
1	BODY	PVC/UPVC	1	6	JOINT	EPDM	1
2	UNION	PVC/UPVC	2	7	JOINT	EPDM	1
3	JOIN	EPDM	2	8	FILTER	PP	1
4	SOCKET	PVC/UPVC	2	9	NUT	ABS	1
5	NUT	PVC/UPVC	1

Bảng kích thước

SIZE	ANSI d1	DIN d1	D	L1	L2
15(1/2″)	21.34	20	42	149	82
20(3/4″)	26.67	25	52	165	98
25(1″)	33.4	32	58	190	115
32(1-1/4″)	42.16	40	72	208	131
40(1-1/2″)	48.26	50	82.6	258	165
50(2″)	60.33	63	101	306	197
65(2-1/2″)	73.1	75	128	377	245
80(3″)	88.9	90	146	435	272
100(4″)	114.3	110	168	468	315

Nguyên lý hoạt động của Y lọc nhựa DN40

Khi lưu chất đi vào Y lọc, dòng chảy sẽ đi qua lưới lọc PP bên trong thiết bị. Các tạp chất có kích thước lớn hơn mắt lưới sẽ bị giữ lại tại khoang chứa cặn, trong khi phần lưu chất sạch tiếp tục di chuyển đến các thiết bị phía sau.

Khi lượng cặn tích tụ nhiều, người dùng chỉ cần tháo nắp bầu lọc để vệ sinh lưới lọc và đưa thiết bị trở lại hoạt động bình thường.

Ứng dụng của Y lọc nhựa DN40

• Hệ thống cấp nước sinh hoạt: Giúp loại bỏ cặn bẩn trong nguồn nước, bảo vệ đồng hồ nước và các thiết bị sử dụng phía sau.
• Hệ thống xử lý nước thải: Ngăn chặn các tạp chất rắn gây ảnh hưởng đến quá trình vận hành của hệ thống xử lý.
• Hệ thống tưới tiêu nông nghiệp: Bảo vệ đầu tưới, béc phun và thiết bị điều khiển khỏi nguy cơ tắc nghẽn.
• Đường ống hóa chất: Phù hợp với nhiều loại hóa chất nhờ khả năng chống ăn mòn của vật liệu nhựa.
• Hệ thống hồ cá và nuôi trồng thủy sản: Giúp duy trì chất lượng nước và bảo vệ các thiết bị tuần hoàn trong hệ thống.

Cách lắp đặt Y lọc nhựa DN40 đúng kỹ thuật

Bước 1: Lựa chọn vị trí lắp đặt

Nên bố trí Y lọc tại các vị trí trước máy bơm, van điều khiển hoặc đồng hồ đo lưu lượng để phát huy hiệu quả bảo vệ thiết bị. Đồng thời cần đảm bảo đủ không gian để tháo nắp vệ sinh khi cần bảo trì.

Bước 2: Kiểm tra chiều dòng chảy

Trên thân thiết bị có mũi tên chỉ hướng lưu chất. Khi lắp đặt cần đảm bảo mũi tên cùng chiều với hướng dòng chảy trong đường ống.

Bước 3: Định hướng bầu lọc

Phần bầu lọc phải được lắp hướng xuống dưới. Cách lắp này giúp cặn bẩn dễ dàng lắng xuống khoang chứa và không bị cuốn ngược trở lại hệ thống.

Bước 4: Thực hiện kết nối

Vệ sinh sạch đầu ống và cổng kết nối, sau đó sử dụng keo dán PVC/uPVC chuyên dụng để liên kết thiết bị với đường ống.

Bước 5: Kiểm tra hoàn thiện

Sau khi keo khô hoàn toàn, tiến hành vận hành thử và kiểm tra các vị trí kết nối để đảm bảo không xảy ra hiện tượng rò rỉ.

Hướng dẫn vệ sinh và bảo trì Y lọc nhựa DN40

Bước 1: Tháo lưới lọc

Ngừng vận hành hệ thống, khóa các van liên quan rồi mở nắp bầu lọc để lấy lưới PP ra ngoài.

Bước 2: Làm sạch cặn bẩn

Dùng nước sạch để rửa trôi cặn bám trên lưới lọc. Trường hợp cặn bám nhiều có thể sử dụng bàn chải mềm để vệ sinh.

Bước 3: Kiểm tra các bộ phận

Quan sát tình trạng lưới lọc, gioăng làm kín và thân van. Nếu phát hiện nứt vỡ hoặc biến dạng cần thay thế kịp thời.

Bước 4: Lắp lại thiết bị

Sau khi hoàn tất vệ sinh, lắp các bộ phận về đúng vị trí ban đầu và kiểm tra độ kín trước khi đưa hệ thống vào vận hành.

So sánh Y lọc nhựa DN40 PVC, uPVC, cPVC, PPR

Tiêu chí	Nhựa PVC	Nhựa uPVC	Nhựa cPVC	Nhựa PPR
Đặc tính	Có chứa chất hóa dẻo, mềm dẻo hơn nhưng độ bền cơ học và chịu nhiệt thấp.	Unplasticized PVC – Cứng, không hóa dẻo, chống ăn mòn tốt, an toàn nước sạch.	Chlorinated PVC – PVC clo hóa, chịu nhiệt và hóa chất vượt trội hơn hẳn.	Nhựa chịu nhiệt độ cao, va đập cơ học tốt.
Nhiệt độ tối đa	~ 45°C – 50°C.	~ 60°C.	~ 90°C – 100°C.	~ 95°C (chịu được áp lực cao ở 100°C).
Khả năng hóa chất	Kém hơn các loại còn lại.	Kháng axit/kiềm tốt, thích hợp cấp thoát nước, xử lý nước sạch.	Kháng hóa chất xuất sắc, dùng được trong môi trường axit/kiềm nồng độ cao.	Kháng hóa chất tốt, chuyên dụng cho dẫn nước nóng lạnh.
Ứng dụng chính	Hệ thống tưới tiêu, thoát nước cơ bản.	Hệ thống cấp nước, xử lý nước, nuôi trồng thủy sản.	Ngành công nghiệp hóa chất, dược phẩm, nước nóng.	Hệ thống ống dẫn nước nóng, lạnh dân dụng và công nghiệp.
Giá thành	Rẻ nhất.	Phổ thông, rất dễ tìm.	Cao nhất trong các dòng nhựa.	Tầm trung, cao hơn PVC/uPVC.

DTA Việt Nam – Đơn vị phân phối Y lọc nhựa DN40 uy tín

Y lọc nhựa DN40 là thiết bị quan trọng trong nhiều hệ thống đường ống công nghiệp và dân dụng. Vì vậy, việc lựa chọn nhà cung cấp uy tín sẽ giúp đảm bảo chất lượng sản phẩm cũng như hiệu quả sử dụng lâu dài.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp các dòng Y lọc nhựa PVC/uPVC chính hãng với đầy đủ chứng từ CO-CQ, đa dạng kích thước từ DN15 đến DN200.

Khách hàng khi mua hàng tại DTA Việt Nam sẽ được hỗ trợ tư vấn kỹ thuật, lựa chọn sản phẩm phù hợp với từng hệ thống và giao hàng nhanh trên toàn quốc.
