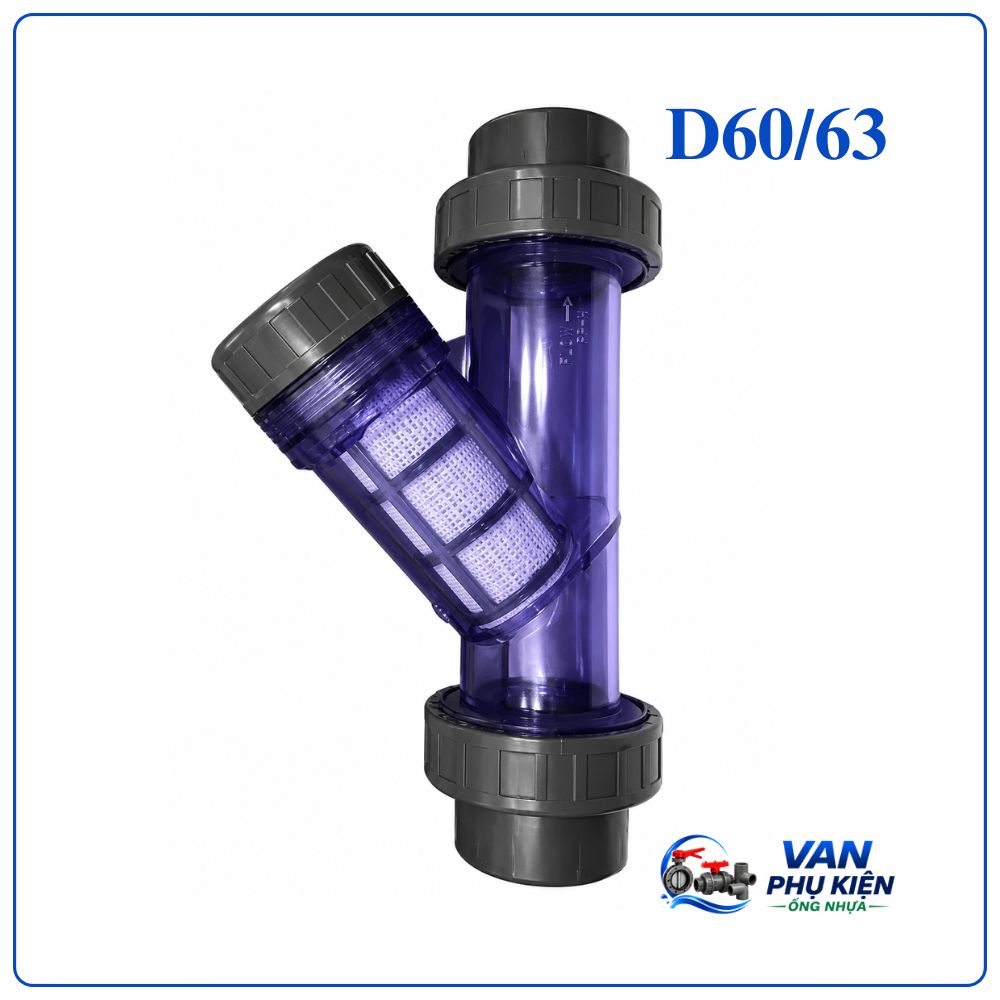

Y lọc nhựa DN50 (Phi 60/63- 2″) PVC/UPVC

Y lọc nhựa DN50 (Phi 60/63 – 2″) là gì?

Y lọc nhựa DN50 (Phi 60/63 mm – 2 inch) là thiết bị lọc cơ học chuyên dụng cho đường ống phi 60mm. Sản phẩm được ứng dụng để loại bỏ rác, cặn bẩn trong hệ thống nước hoặc hóa chất, giúp bảo vệ máy bơm và các van công nghiệp.

Với kích thước DN50 tương đương đường ống Phi 60 hoặc Phi 63 mm (2″), sản phẩm đáp ứng tốt các hệ thống có lưu lượng trung bình đến lớn, yêu cầu vận hành liên tục và ổn định.

Thông số kỹ thuật Y lọc nhựa DN50 PVC/uPVC

Thông số	Giá trị
Tên sản phẩm	Y lọc nhựa DN50
Kích thước danh nghĩa	DN50
Đường kính tương đương	Phi 60/63 mm
Kích thước inch	2″
Vật liệu thân	PVC, uPVC
Vật liệu lưới lọc	Nhựa PP
Kiểu kết nối	Rắc co dán keo
Áp lực làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất
Màu sắc	Xám

Ưu điểm nổi bật của Y lọc nhựa DN50

• Chống ăn mòn, kháng hóa chất: Được làm từ nhựa kỹ thuật (uPVC, cPVC, PP), Y lọc không bị rỉ sét hay oxy hóa. Đây là lựa chọn hàng đầu cho hệ thống dẫn axit, kiềm, nước mặn hoặc nuôi trồng thủy sản.
• Lưu lượng dòng chảy tối ưu: Nhánh chữ Y được tính toán góc nghiêng hợp lý, giúp lưu chất đi qua thuận lợi, hạn chế tối đa tình trạng sụt áp.
• Trọng lượng nhẹ, dễ lắp đặt: Nhẹ hơn nhiều so với kim loại (inox, gang), giúp quá trình vận chuyển, thi công, bảo dưỡng hay thay thế lưới lọc nhanh chóng và tốn ít sức lực.
• Bảo vệ hệ thống hiệu quả: Lưới lọc (thường làm từ nhựa hoặc thép không gỉ) giữ lại hiệu quả các cặn bẩn, sỏi cát, tránh làm kẹt cánh bơm hoặc trầy xước bề mặt các loại van khác.

Cấu tạo của Y lọc nhựa DN50

Y lọc nhựa DN50 được thiết kế gồm nhiều bộ phận liên kết với nhau nhằm đảm bảo hiệu quả lọc và độ kín của hệ thống.

• Thân van: Làm từ các loại nhựa chịu nhiệt, chống hóa chất như PVC, uPVC, hoặc CPVC. Phần nhánh chữ Y chếch một góc khoảng 45 độ là nơi chứa rác.
• Lưới lọc: Thường làm bằng thép không gỉ (Inox), có nhiệm vụ chặn rác thải, cặn bã và cho lưu chất đi qua.
• Nắp đậy và gioăng làm kín: Nắp đậy nằm ở nhánh chữ Y, có thể tháo rời để vệ sinh lưới lọc. Gioăng (thường làm bằng cao su EPDM hoặc PTFE) giúp làm kín, tránh rò rỉ lưu chất ra ngoài.

NO	PART	MATERIAL	QTY	NO	PART	MATERIAL	QTY
1	BODY	PVC/UPVC	1	6	JOINT	EPDM	1
2	UNION	PVC/UPVC	2	7	JOINT	EPDM	1
3	JOIN	EPDM	2	8	FILTER	PP	1
4	SOCKET	PVC/UPVC	2	9	NUT	ABS	1
5	NUT	PVC/UPVC	1

Bảng kích thước

SIZE	ANSI d1	DIN d1	D	L1	L2
15(1/2″)	21.34	20	42	149	82
20(3/4″)	26.67	25	52	165	98
25(1″)	33.4	32	58	190	115
32(1-1/4″)	42.16	40	72	208	131
40(1-1/2″)	48.26	50	82.6	258	165
50(2″)	60.33	63	101	306	197
65(2-1/2″)	73.1	75	128	377	245
80(3″)	88.9	90	146	435	272
100(4″)	114.3	110	168	468	315

Nguyên lý hoạt động của Y lọc nhựa DN50

Y lọc nhựa DN50 hoạt động dựa trên nguyên lý lọc cơ học thông qua lưới lọc PP được lắp đặt bên trong thân van. Khi lưu chất đi qua thiết bị, các hạt cặn, rác hoặc tạp chất có kích thước lớn hơn mắt lưới sẽ bị giữ lại tại khoang chứa cặn.

Trong khi đó, phần lưu chất đã được lọc sạch tiếp tục di chuyển đến các thiết bị phía sau. Quá trình này diễn ra liên tục, giúp hệ thống vận hành ổn định và hạn chế tối đa nguy cơ tắc nghẽn hoặc hư hỏng thiết bị.

Khi lượng cặn tích tụ đủ lớn, người vận hành chỉ cần tháo nắp bầu lọc để vệ sinh lưới lọc mà không cần tháo rời toàn bộ thiết bị khỏi đường ống.

Ứng dụng của Y lọc nhựa DN50

Nhờ khả năng chống ăn mòn và hiệu quả lọc cao, Y lọc nhựa DN50 được sử dụng trong nhiều lĩnh vực khác nhau:

• Xử lý hóa chất: Thường sử dụng nhựa PVC, uPVC, hoặc cPVC, Y lọc được ứng dụng trong các hệ thống mạ điện, sản xuất, và dẫn truyền hóa chất có tính ăn mòn cao hoặc axit/kiềm.
• Cấp thoát nước & Dân dụng: Lắp đặt ở đầu nguồn hoặc trước các thiết bị đo để lọc cặn bẩn trong hệ thống cấp nước sinh hoạt, xử lý nước thải và hệ thống tưới tiêu.
• Công nghiệp nhẹ & Thực phẩm: Dùng trong các nhà máy sản xuất nước giải khát, nuôi trồng thủy sản, hoặc các hệ thống lọc quy mô nhỏ yêu cầu cao về độ tinh khiết, không bị gỉ sét hay nhiễm độc từ kim loại.

Cách lắp đặt Y lọc nhựa DN50

Chuẩn bị dụng cụ

• Vật tư: Y lọc nhựa DN50, đoạn ống PVC/PPR, keo dán ống (hoặc băng tan/gioăng cao su nếu dùng ren/mặt bích).
• Dụng cụ: Cờ lê, mỏ lết, cưa cắt ống, khăn sạch, và giá đỡ ống.

Xác định vị trí và hướng lắp đặt

• Vị trí: Đặt ở đầu nguồn hệ thống hoặc phía trước các thiết bị quan trọng (máy bơm, van điều khiển) để chặn cặn bẩn. Đảm bảo không gian thông thoáng để dễ dàng tháo lưới lọc ra vệ sinh định kỳ.
• Chiều dòng chảy: Đây là bước quan trọng nhất. Phải lắp thân Y lọc sao cho hướng mũi tên in trên thân van trùng khớp với chiều dòng chảy của lưu chất.
• Góc độ: Bầu lọc (chứa lưới) phải luôn chắn hướng xuống dưới. Tránh lắp bầu lọc hướng lên trên hoặc nằm ngang, vì cặn bẩn sẽ rơi ngược lại vào đường ống khi tháo ra vệ sinh.

Tiến hành lắp đặt

Tùy thuộc vào kiểu kết nối của Y lọc DN50 (lắp ren hoặc lắp bích), thao tác sẽ khác nhau:

• Đối với kiểu lắp ren: Quấn băng tan (keo lụa) dày dặn và đều tay quanh phần ren của đường ống. Đưa van Y lọc vào khớp ren, dùng tay siết nhẹ cho đều, sau đó dùng cờ lê/mỏ lết siết chặt vừa đủ. Không siết quá mạnh tay vì có thể làm nứt, hỏng ren nhựa.
• Đối với kiểu lắp bích: Hàn/dán mặt bích nhựa vào hai đầu đường ống. Đặt vòng đệm (gioăng cao su) làm kín vào giữa mặt bích của Y lọc và đường ống. Luồn bulong qua các lỗ và siết chặt theo nguyên tắc đường chéo (đối xứng) để lực ép đều nhau, tránh rò rỉ.

Kiểm tra và vận hành

• Vệ sinh sạch sẽ bên trong đường ống trước khi ráp thiết bị.
• Sau khi lắp xong, mở van hệ thống từ từ để lưu chất đi qua, kiểm tra xem có bị rò rỉ ở các mối nối không.
• Nên lắp thêm giá đỡ ở hai bên Y lọc để giảm trọng lực đè lên đoạn ống nhựa.

Hướng dẫn vệ sinh Y lọc nhựa DN50

• Bước 1: Ngắt hệ thống và xả áp
  Ngắt hoàn toàn dòng chảy qua Y lọc và xả hết áp lực bên trong đường ống để đảm bảo an toàn. Nếu thiết bị có van xả cặn ở đáy, hãy mở van xả trước để thoát bớt chất lỏng bẩn.
• Bước 2: Tháo nắp Y lọc
  Dùng dụng cụ phù hợp (cờ lê hoặc tay đối với loại rắc co) để tháo nắp đậy nằm ở nhánh chéo của Y lọc. Hãy cẩn thận giữ lại vòng đệm cao su (gioăng) làm kín để tránh bị rơi hoặc mất.
• Bước 3: Lấy và vệ sinh lưới lọc
  Nhẹ nhàng rút lõi lưới lọc (rọ lọc) bên trong ra ngoài. Sử dụng vòi nước xịt rửa sạch sẽ, dùng bàn chải mềm để chải các khe mắt lưới bị kẹt rác. Tuyệt đối không dùng vật sắc nhọn chọc thủng hoặc làm rách lưới.
• Bước 4: Lắp ráp lại thiết bị
  Đặt lưới lọc vào đúng vị trí ban đầu trong thân van. Kiểm tra lại gioăng cao su, sau đó vặn chặt nắp lại vừa tay để tránh rò rỉ. Mở lại hệ thống từ từ để kiểm tra hoạt động. [1]

So sánh Y lọc nhựa DN50 PVC, uPVC, cPVC, PPR

Tiêu chí	Nhựa PVC	Nhựa uPVC	Nhựa cPVC	Nhựa PPR
Đặc tính vật liệu	Nhựa có pha hóa dẻo, mềm dẻo hơn.	uPVC là PVC cứng (không hóa dẻo), chịu lực tốt hơn.	Nhựa PVC đã clo hóa, tăng cường khả năng chịu nhiệt/hóa chất.	Nhựa Polypropylene Random, có độ dai và chịu nhiệt tốt.
Khả năng chịu nhiệt	Thấp (0-60° C).	Thấp (0-60° C).	Rất cao (lên đến 95-100° C).	Cao (lên đến 95° C).
Độ bền hóa chất	Kháng hóa chất cơ bản tốt, dễ biến dạng ở nhiệt độ cao.	Chống ăn mòn tốt, không bị rỉ sét, chịu va đập tốt.	Chống ăn mòn và axit/kiềm đậm đặc vượt trội so với PVC.	Kháng hóa chất tốt, dùng lý tưởng cho nước nóng/lạnh sinh hoạt.
Khả năng chịu áp lực	Trung bình.	Tốt, độ bền kéo cao.	Rất tốt.	Rất cao, chịu áp lên tới 20 bar.
Ứng dụng phổ biến	Hệ thống tưới tiêu, thoát nước không áp lực.	Cấp thoát nước sinh hoạt, xử lý nước thải, nuôi trồng thủy sản.	Hệ thống ống dẫn hóa chất công nghiệp, nước nóng, chất lỏng ăn mòn.	Cấp nước nóng/lạnh dân dụng và công nghiệp, hệ thống áp lực cao.
Giá thành	Thấp nhất.	Phổ thông, hợp lý.	Cao nhất.	Tầm trung đến cao.

 Nhà cung cấp Y lọc nhựa DN50 đáng tin cậy

Để đảm bảo chất lượng sản phẩm và hiệu quả vận hành lâu dài, khách hàng nên lựa chọn đơn vị cung cấp uy tín, có đầy đủ chứng từ chất lượng và đội ngũ tư vấn kỹ thuật chuyên nghiệp.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là đơn vị chuyên cung cấp các dòng Y lọc nhựa PVC/uPVC từ DN15 đến DN200 với nguồn gốc rõ ràng, hàng hóa sẵn kho và hỗ trợ giao hàng trên toàn quốc.

DTA Việt Nam cam kết cung cấp sản phẩm đúng thông số kỹ thuật, hỗ trợ tư vấn lựa chọn thiết bị phù hợp với từng hệ thống và đồng hành cùng khách hàng trong suốt quá trình sử dụng.
