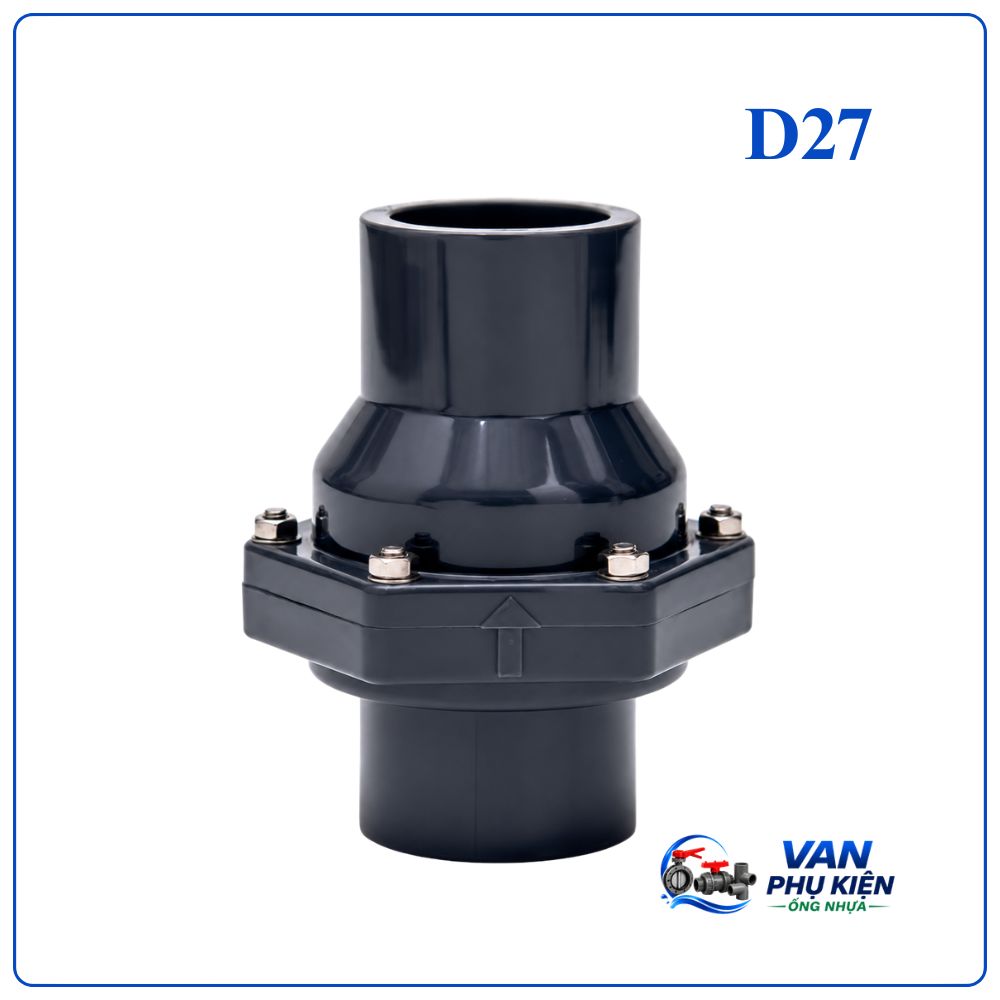

Van 1 chiều lá lật nhựa DN20 (Phi 27 -3/4″)

Giới thiệu van 1 chiều lá lật nhựa DN20

Van 1 chiều lá lật nhựa DN20 (Phi 27 – 3/4″) là thiết bị ngăn dòng chảy ngược được lắp đặt trên các hệ thống đường ống nhựa có kích thước nhỏ. Van vận hành hoàn toàn tự động theo áp lực của lưu chất, giúp duy trì dòng chảy theo một hướng và nâng cao độ an toàn cho hệ thống.

Ưu điểm nổi bật của van 1 chiều lá lật nhựa DN20

• Thiết kế nhỏ gọn, phù hợp với không gian lắp đặt hạn chế.
• Khả năng chống ăn mòn tốt trong môi trường nước và hóa chất nhẹ.
• Hoạt động tự động, không cần nguồn điện điều khiển.
• Trọng lượng nhẹ, dễ dàng vận chuyển và thi công.
• Đóng mở nhanh theo áp lực dòng chảy.
• Hạn chế tổn thất áp suất trên đường ống.
• Độ bền cao, tuổi thọ sử dụng lâu dài.

Thông số kỹ thuật van 1 chiều lá lật nhựa DN20

Thông số	Giá trị
Kích thước danh nghĩa	DN20
Đường kính tương ứng	Phi 27 mm
Kích cỡ	3/4 inch
Loại van	Van 1 chiều lá lật nhựa
Vật liệu thân	PVC, uPVC
Kiểu kết nối	Dán keo
Cơ chế hoạt động	Tự động
Áp suất làm việc	PN10
Nhiệt độ làm việc	0°C ~ 60°C
Môi trường sử dụng	Nước sạch, nước thải, hóa chất nhẹ

Cấu tạo van 1 chiều lá lật nhựa DN20

Van được cấu tạo từ các bộ phận chính sau:

• Thân van: Sản xuất từ nhựa PVC hoặc uPVC có độ bền cơ học cao.
• Lá lật: Đóng vai trò kiểm soát và ngăn dòng chảy ngược.
• Trục xoay: Giúp lá van chuyển động linh hoạt trong quá trình vận hành.
• Gioăng kín: Hỗ trợ tăng độ kín khi van ở trạng thái đóng.
• Đầu kết nối dán keo: Liên kết trực tiếp với đường ống nhựa.

No	Name of Part	Materials	Qty
1	Upper Body	PVC/UPVC	1
2	Ring	EPDM	1
3	Lower Body	PVC/UPVC	1
4	Shaft	PVC/UPVC/SUS 304	1
5	Spigot Body	PVC/UPVC	1
6	Spigot Seal	EPDM	1
7	Spigot Bottom	PVC/UPVC	1
8	Spigot Bolt	SUS 304	1
9	Body Bolt / Nut	SUS 304	4/8/12

Inch	d1/D3		D1	P1	L	B
	DIN	ANSI/CNS
3/4″	25.30	26.87	36	27	98	64
1″	32.30	33.65	46	27	107	75
1-1/4″	40.30	42.42	56	34	130	110
1-1/2″	50.30	48.56	66	38	147	120
2″	63.30	60.63	81	39	162	140
2-1/2″	75.30	76.70 (CNS)	91.5	49.3	195.7	180
3″	90.40	89.31	109.5	54.5	228.4	200
4″	110.40	114.76	132	60.8	225.4	222
6″	160.50	168.83	187	79.7	353.0	273

Nguyên lý hoạt động

Khi lưu chất di chuyển theo chiều cho phép, áp lực dòng chảy sẽ đẩy lá lật mở ra để lưu chất đi qua van.

Khi áp lực giảm hoặc xuất hiện dòng chảy ngược, lá lật sẽ tự động đóng lại, ngăn không cho lưu chất quay trở lại hệ thống, giúp bảo vệ thiết bị và đường ống.

Ứng dụng của van 1 chiều lá lật nhựa DN20

Van được sử dụng trong nhiều hệ thống như:

• Đường ống cấp nước dân dụng.
• Hệ thống lọc nước.
• Hệ thống tưới nhỏ giọt.
• Đường ống dẫn hóa chất loãng.
• Hệ thống nuôi trồng thủy sản quy mô nhỏ.
• Thiết bị xử lý nước.
• Các hệ thống đường ống nhựa công nghiệp.

Hướng dẫn lắp đặt van 1 chiều lá lật nhựa DN20

Bước 1: Kiểm tra sản phẩm

• Kiểm tra thân van và các đầu kết nối.
• Đảm bảo van không bị nứt hoặc hư hỏng.
• Kiểm tra khả năng đóng mở của lá lật.

Bước 2: Chuẩn bị đường ống

• Cắt đầu ống đúng kích thước.
• Loại bỏ ba via và vệ sinh sạch vị trí kết nối.
• Đảm bảo bề mặt khô ráo trước khi dán keo.

Bước 3: Kết nối van

• Xác định chiều dòng chảy theo ký hiệu trên thân van.
• Bôi đều keo dán nhựa chuyên dụng lên đầu ống và đầu nối van.
• Đưa ống vào vị trí kết nối và giữ cố định trong vài giây.

Bước 4: Chờ keo khô

• Để mối nối ổn định theo hướng dẫn của nhà sản xuất keo.
• Không cho hệ thống hoạt động ngay sau khi dán.

Bước 5: Kiểm tra vận hành

• Chạy thử hệ thống với áp suất thấp.
• Kiểm tra độ kín của các mối nối.
• Đưa vào sử dụng khi không phát hiện rò rỉ.

Lưu ý khi sử dụng

• Lắp đặt đúng chiều hoạt động của van.
• Không sử dụng vượt quá áp suất cho phép.
• Vệ sinh định kỳ để loại bỏ cặn bẩn.
• Hạn chế va đập mạnh vào thân van.
• Kiểm tra hoạt động của lá lật theo định kỳ.
